Оси натяжного барабана или звездочки концами валов (на черт. не показаны) опираются на втулки поз. 1. расположенные в двух подобных натяжных устройствах. Натяжение осуществляется горизонтальным перемещением ползуна поз. 4 по направляющим корпуса поз. 1. Вращая винт поз. 6 с прямоугольной резьбой, можно регулировать натяжение ленты или цепи. Корпус крепят к раме конвейера четырьмя болтами, проходящими через удлиненные отверстия. Эти отверстия позволяют производить более точную установку натяжного устройства на раме конвейера. Для уменьшения изнашивания втулки поз. 5 предусмотрена масленка поз. 10, из которой подводится смазка к трущимся поверхностям. Втулка поз. 5, установленная в ползуне поз. 4, фиксируется винтом поз. 7.
Материал деталей поз. 1 ... 4 — СЧ 15 ГОСТ 1412—79, деталей поз. 5, 6 — Сталь 45 ГОСТ 1050—74.
5
2. КЛАПАН
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.52.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.52.00.01 | Корпус | 1 |
| 2 | МЧ00. 52.00.02 | Крышка | 1 |
| 3 | МЧ00.52.00.03 | Штуцер | 1 |
| 4 | МЧ00.52.00.04 | Фланец | 1 |
| 5 | МЧ00.52.00.05 | Маховичок | 1 |
| 6 | МЧ00.52.00.06 | Шпиндель | 1 |
| 7 | MC00.52.00.07 | Втулка | 1 |
| 8 | МЧ00. 52.00.08 | Клапан | 1 |
| 9 | МЧ00.52.00.09 | Прокладка | 1 |
| Стандартные изделия | |||
| 10 | Гайка М8.5 ГОСТ 5915-70 | 2 | |
| 11 | Гайка M10.5 ГОСТ 5915-70 | 1 | |
| 12 | Кольцо СГ 30 19 3 ГОСТ 6418—81 | 4 | |
| 13 | Шпилька М8Х 30.58 ГОСТ 22034-76 | 2 |
Описание работы изделия
Клапан предназначен для пропускания жидкости. При вращении маховичка поз. 5 против часовой стрелки шпиндель поз. 6 с клапаном поз. 8 будет подниматься и пропускать жидкость. Для прекращения подачи жидкости маховичок необходимо вращать по часовой стрелке до отказа. Для предупреждения утечки жидкости через зазоры между корпусом поз. 1 и деталями поз. 4 и поз. 6 предусмотрено сальниковое уплотнение из колец поз.12 уплотнительные кольца поджимаются фланцем поз.4, который крепится шпильками поз. 13 и гайками поз. 10. Для герметичности между корпусом и крышкой поз..2 ставится прокладка поз. 9.
Материал деталей поз. 1 ... 4 — СЧ 15 ГОСТ 1412—79, детали поз. 5 — Листы винипласта ВН 1500 X 800 ГОСТ 9639—71, деталей поз. 6 ... 8 — Сталь 40 ГОСТ 1050—74.

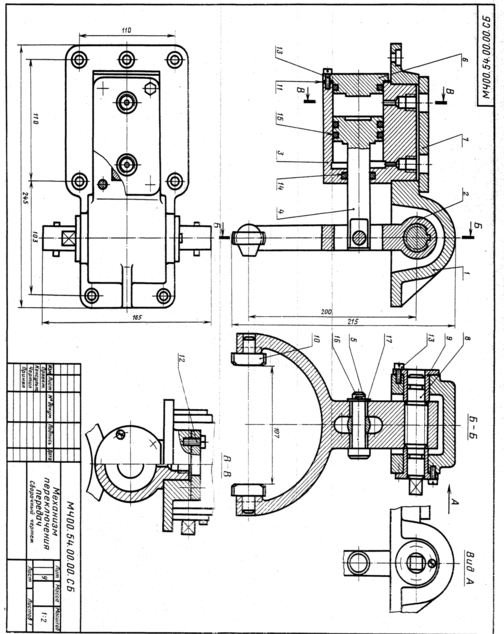

54. МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.54.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.54.00.01 | Крышка | 1 |
| 2 | МЧ00.54.00.02 | Вилка | 1 |
| 3 | МЧ00. 54.00.03 | Корпус | 1 |
| 4 | МЧ00 54.00.04 | Поршень | 1 |
| 5 | МЧ00 54.00.05 | Ось | 1 |
| 6 | МЧ00.54.00.06 | Крышка | 1 |
| 7 | МЧ00. 54.00.07 | Пластинка | 1 |
| 8 | МЧ00.54.00.08 | Валик | 1 |
| 9 | МЧ00.54.00.09 | Втулка | 2 |
| 10 | МЧ00.54.00 10 | Сухарь | 2 |
| 11 | МЧ00.54.00.11 | Прокладка | 1 |
| Стандартные изделия | |||
| 12 | Болт М8Х 20.58 ГОСТ 7798—70 | 4 | |
| 13 | Винт А.М6Х 16.58 ГОСТ 1491-80 | 14 | |
| 14 | Кольцо 020 025-30 ГОСТ 9833 73 | 1 | |
| 15 | Кольцо 040-045-30 ГОСТ 9833 73 | 2 | |
| 16 | Шплинт 5Х 28 001 ГОСТ 397—79 | 1 | |
| 17 | Шайба 16 01 05 ГОСТ 11371 — 78 | 1 |
Описание работы изделия
Механизм переключения передач предназначен для введения в зацепление блок-шестерни одной из передач. Гидроцилиндр механизма переключения передач установлен в отверстии крышки поз.1. Он состоит из корпуса поз. 3, крышки поз. 6 и поршни поз. 4. Корпус,крышка и шток для герметичности уплотнены резиновыми кольцами поз. 14 и поз. 15. Масло к гидроцилиндру подается через два резьбовых отверстия корпуса поз. 3. Шток шарнирно соединен осью поз. 5 с вилкой поз. 2, которая укреплена на шлицах валика поз. 8., установленного в двух втулках поз. 9. Поворачивая валик ключом, можно вручную производить включение и отключение блок-шестерни (на чертеже не показана). При подаче масла в гидроцилиндр поршень поз. 4 сообщает требуемое возвратно-поступательное движение вилке поз. 2, тем самым включая или выключая блок-шестерню.
Материал деталей поз. 1 ... 4, 6 — Сталь 15 ГОСТ 1050—74, деталей поз. 5, 7
... 10 — Сталь 45 ГОСТ 1050—74.

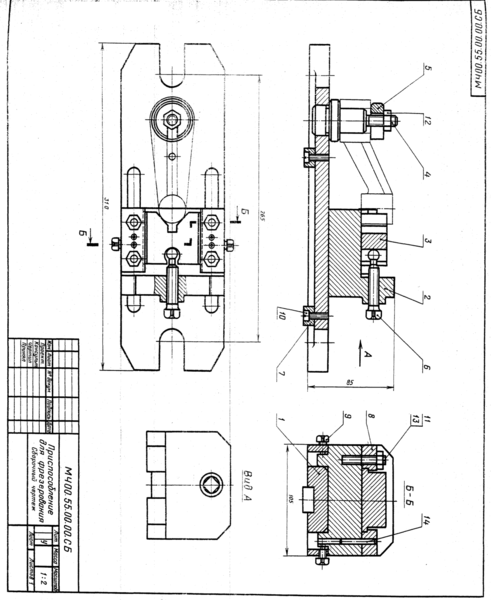

55. ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.55.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00. 55.00.01 | Плита | 1 |
| 2 | МЧ00.55.00.02 | Ползун | 1 |
| 3 | МЧ00.55.00.03 | Призма | 1 |
| 4 | МЧ00.55.00.04 | Палец | 1 |
| 5 | МЧ00.55.00.05 | Прихват | 1 |
| 6 | МЧ00. 55.00.06 | Винт | 1 |
| 7 | МЧ00.55.00.07 | Планка | 2 |
| 8 | МЧ00. 55.00.08 | Пластинка | 2 |
| Стандартные изделия | |||
| 9 | Винт М8Х 16.58 ГОСТ 1482—84 | ||
| 10 | Винт А.М6Х50.58 ГОСТ 1491 —80 | 2 | |
| 11 | Гайка М10.5 ГОСТ 5915—70 | 4 | |
| 12 | Гайка M14.5 ГОСТ 5915 70 | 1 | |
| 13 | Шпилька М 10X30.58 ГОСТ 22034-76 | 4 | |
| 14 | Штифт 5h8Х60 ГОСТ 3128—70 | 1 |
Описание работы изделия
Данное приспособление служит для быстрой и точной установки обрабатываемой детали в нужном положении по отношению к режущему инструменту (фрезе). Приспособление устанавливается на подвижном столе горизонтально-фрезерного станка и крепится к нему двумя болтами, входящими в пазы плиты поз. 1 (болты на чертеже не показаны).
Обрабатываемую деталь типа рычага (на чертеже показана сплошной тонкой линией) кладут на опорную плоскость ползуна поз. 2. Положение обрабатываемой детали фиксируется пальцем поз. 4, на котором она закрепляется прихватом поз. 5 с одной стороны, и призмой поз. 3, перемещаемой винтом поз. 6, с другой стороны Ползун закрепляется в нужном положении винтами поз. 9.
Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79, деталей поз. 3 ... 7 — Сталь 20 ГОСТ 1050—74.
