Приспособление применяется для фрезерования плоскостей разъема одновременно двух вкладышей подшипника (на разрезе А—А вкладыши изображены тонкими линиями).
Вкладыши устанавливают на опору поз. 2 по обеим сторонам винта поз. 5. Опору крепят к корпусу поз. 1 двумя пластинками поз. 7 и шестью винтами поз. 12. Обрабатываемые вкладыши закрепляются прихватом поз. 3 и прижимами поз. 4. Головка винта поз. 5 фиксируется винтами поз. 11. Усилие зажима регулируется специальной гайкой поз. 10.
Материал деталей поз. 1, 2, 5, 7 — Сталь 20 ГОСТ 1050—74, деталей поз. 3, 4 — Сталь 35 ГОСТ 1050—74, детали поз. 6 — Сталь 35 ГОСТ 1050—74.
6
8. ОПОРА ВАЛКОВОЙ ДРОБИЛКИ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.68.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.68.00.01 | Станина | 1 |
| 2 | МЧ00.68.00.02 | Корпус | 1 |
| 3 | МЧ00.68.00.03 | Крышка | 1 |
| 4 | МЧ00.68.00.04 | Корпус | 1 |
| 5 | МЧ00.68.00.05 | Крышка | 1 |
| 6 | МЧ00.68.00.06 | Вкладыш верхний | 2 |
| 7 | МЧ00. 68.00.07 | Вкладыш нижний | 2 |
| 8 | МЧ00.68.00.08 | Пружина | 1 |
| 9 | МЧ00.68.00.09 | Ползун | 1 |
| 10 | МЧ00.68.00.10 | Болт М24 | 1 |
| 11 | МЧ00. 68.00. 11 | Болт М20 | 1 |
| 12 | МЧ00.68.00.12 | Болт М22 | 1 |
| Стандартные изделия | |||
| 13 | Гайка М16.5 ГОСТ 5915-70 | 8 | |
| 14 | Гайка М24.5 ГОСТ 5915—70 | 4 | |
| 16 | Гайка М20.5 ГОСТ 5915—70 | 2 | |
| 16 | Гайка 16.01.05 ГОСТ 11371-78 | 8 | |
| 17 | Шайба 20.01.05 ГОСТ'11371—78 | 4 | |
| 18 | Шпилька. Ml 6X80.58 ГОСТ' 22034—76 | 4 | |
| 19 | Шпилька М16Х 100.5S ГОСТ 22034—76 | 4 |
Описание работы изделия
Валковая дробилка применяется в литейное производстве для размельчения комьев отработанной формовочной земли.
Валы валковой дробилки опираются на подшипники двух опор. На чертеже изображена одна из опор дробилки. Станина поз. 1 имеет направляющий выступ, который входит в паз корпуса поз. 4, для предупреждения перекоса подшипника. Если в формовочную смесь попадает инородный предмет, то корпус подшипника с валом (на чертеже не показан) и насаженным на него валком (на чертеже показан тонкой линией), сжимая пружину поз. 8, смещается вправо, что предотвращает порчу валков.
Натяжение пружины регулируют болтом поз. 12.Подшипник имеет сменные бронзовые вкладыши поз. 6 и поз. 7
Материал деталей поз. 1... 5 — СЧ 15 ГОСТ 1412—79, деталей поз. 6, 7 — БрА9Мц2Л ГОСТ 493—79, детали поз. 8 — Сталь 65Г ГОСТ 1050—74, детали поз. 9 —Ст 6 ГОСТ 380—71.

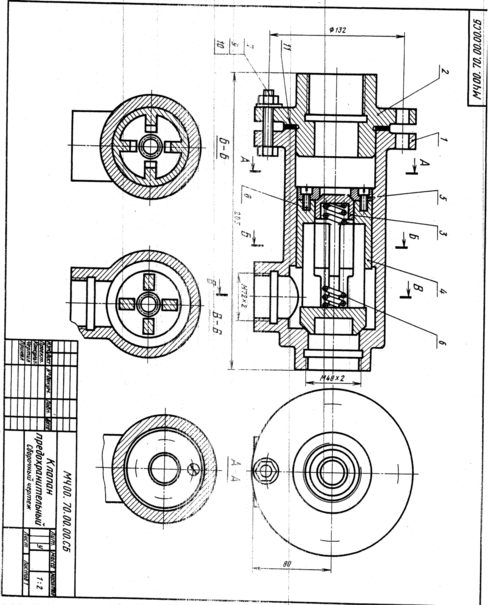

76. КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.70.00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.70.00.01 | Корпус | 1 |
| 2 | МЧ00.70.00.02 | Крышка | 1 |
| 3 | МЧ00.70.00.03 | Стакан | |
| 4 | МЧ00. 70.00.04 | Клапан | 1 |
| 5 | МЧ00.70.00.05 | Кольцо | 1 |
| 6 | МЧ00.70.00.06 | Пружина | 1 |
| Стандартные изделия | |||
| 7 | Болт М14Х 80.58 ГОСТ 7798—70 | 4 | |
| 8 | Винт А.М8Х 25.58 ГОСТ 1491—80 | 4 | |
| 9 | Гайка Ml4.5 ГОСТ 5915—70 | 4 | |
| 10 | Шайба 14.01.019 ГОСТ 11371—78 | 4 | |
| Материалы | |||
| 11 | Картон А 1 ГОСТ 9347—74 |
Описание работы изделия
Данный предохранительный клапан является составной частью устройства поворота и возврата плиты формовочной машины.
Сжатый воздух давит на левый торец клапана поз. 4, прижимая его правым коническим концом к конусной расточке внутри корпуса поз. 1. В таком положении клапан закрыт. Далее воздух давит на торец стакана поз. 3, заставляя его двигаться вправо и сжимать пружину поз. 6. В результате открывается проход для воздуха, который через окна внутри стенок, клапана и нижнее отверстие корпуса поступает в баллон (на чертеже не показан), приводя в движение плиту формовочной машины. При возврате плиты в исходное положение клапан открывается под давлением воздуха, поступающего и баллона по нижнему отверстию корпусами выходит в атмосферу через правое отверстие. Стакан при этом перемещается влево до упора в кольцо поз. 5.
Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79, детали поз. 3 — БрОЗЦ12С5 ГОСТ 493—79, деталей поз. 4, 5 —Сталь Ст6 ГОСТ 380—71, детали поз. 6 — Сталь 65Г ГОСТ 1050—74.

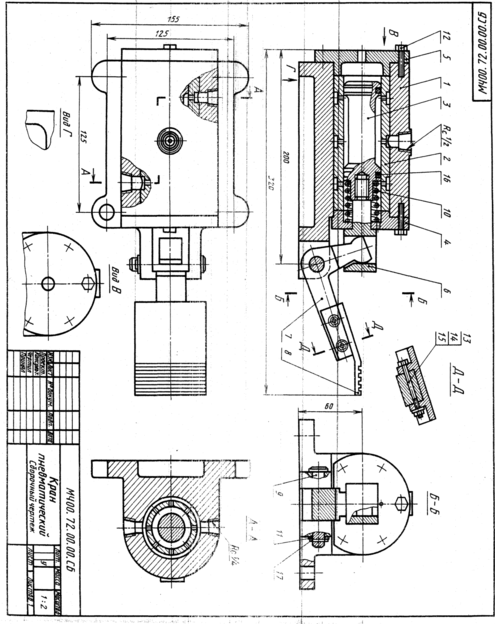

72. КРАН ПНЕВМАТИЧЕСКИЙ
| Поз. | Обозначение | Наименование | Кол. |
| Документация | |||
| МЧ00.72 00.00.СБ | Сборочный чертеж | ||
| Детали | |||
| 1 | МЧ00.72.00.01 | Корпус | 1 |
| 2 | МЧ00.72.00.02 | Плунжер | 1 |
| 3 | МЧ00.72.00.03 | Золотник | 1 |
| 4 | МЧ00.72.00.04 | Крышка | 1 |
| 5 | МЧ00.72.00.05 | Крышка | 1 |
| 6 | МЧ00.72.00.06 | Тяга | 1 |
| 7 | МЧ00.72.00.07 | Рычаг | 1 |
| 8 | МЧ00.72.00.08 | Педаль | 1 |
| 9 | МЧ00.7200.09 | Ось | 1 |
| 10 | МЧ00. 72.00. 10 | Пружина | 1 |
| 11 | МЧ00.72.00.11 | Шайба | 1 |
| Стандартные изделия | |||
| 12 | Болт М8Х 30.58 ГОСТ 7798—70 | 11 | |
| 13 | Болт М8Х 80.58 ГОСТ 7798—70 | 2 | |
| 14 | Гайка М8.5 ГОСТ 5915—70 | 2 | |
| 15 | Шайба 8.01.05 ГОСТ 11371—78 | 2 | |
| 16 | Кольцо 040 045-30 ГОСТ 9833—73 | 2 | |
| 17 | Шплинт 5X28 001 ГОСТ 397—79 | 1 |
Описание работы изделия
