плоскостей разъема одновременно двух вкладышей под-
шипника (на разрезе А—А вкладыши изображены тон-
кими линиями).
Вкладыши устанавливают на опору поз. 2 по обеим сторонам винта поз. 5. Опору крепят к корпусу поз. 1 двумя пластинками поз. 7 и шестью винтами поз. 12.
Обрабатываемые вкладыши закрепляются прихватом поз. 3 и прижимами поз. 4. Головка винта поз. 5 фиксируется винтами поз. 11,. Усилие зажима регулируется специальной гайкой поз. 10.
Задание
Выполнить чертежи деталей поз. 1 ... 7. Построить
аксонометрическую проекцию детали поз. 1.
Материал деталей поз. 1, 2, 5, 7 — Сталь 20
ГОСТ 1050—74, деталей поз. 3, 4 — Сталь 35
ГОСТ 1050—74, детали поз. 6 — Сталь 35
ГОСТ 1050—74.
Ответьте на вопросы:
-
Назовите деталь, которая имеет местный разрез.
-
Покажите контур детали поз. 3 на всех изобра-
жениях. -
Сколько отверстий с резьбой в детали поз. 1?
68
1-е деталирование

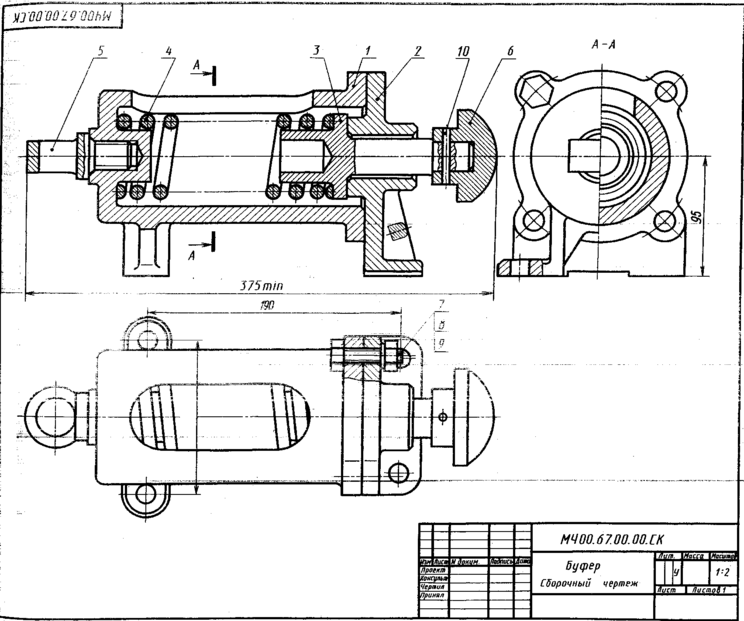

87. БУФЕР
| Формат | Обозначение | Наимевоааане | ||||
| Документация: | ||||||
| А2 | МЧ00.67.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.67.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.67.00.02 | Стойка | 1 | ||
| А4 | 3 | МЧ00.67.00.03 | Упор | 1 | ||
| А4 | 4 | МЧ00.67.00.04 | Пружина | 1 | ||
| А4 | 5 | МЧ00.67.00.05 | Рым-болт | 1 | ||
| А4 | 6 | МЧ00.67.00.06 | Буфер | 1 | ||
| Стандартные изделия | ||||||
| 7 | Болт Ml6X45.58 ГОСТ 7798-70 | 4 | ||||
| 8 | Гайка MI6.5 ГОСТ 5915—70 | 4 | ||||
| 9 | Шайба 16 65Г 029 ГОСТ 6402-70 | 4 | ||||
| 10 | Штифт 8h8Х50 ГОСТ 3128—70 | 1 |
Данный буфер служит гасителем ударной нагрузки
поступательно движущейся тележки грузоподъемного
крана.
Буфер закреплен на раме тележки четырьмя болтами
(на чертеже не показаны). В полости корпуса поз. 1 уста-
новлена пружина поз. 4. Стойка поз. 2, в которую упи-
рается пружина, соединена с корпусом четырьмя болтами
поз. 7. Внутри корпуса с левой стороны имеется выступ
для центрирования пружины и отверстие с резьбой для
рым-болта поз. 5, предназначенного для захвата буфера
крюком грузоподъемного крана. Удар от препятствия,
встреченного тележкой, передается через буфер поз. 6
и упор поз. 3 на пружину, которая, сжимаясь гасит удар.
Пружинные шайбы поз. 9 предупреждают самоотвинчива-
ние гаек поз. 8 при толчках и ударах.
Задание
Выполнить чертежи деталей поз. 1 ... 6.
Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79,
деталей поз. 3, 5, 6 — Сталь 30 ГОСТ 1050—74, детали
поз. 4 — Сталь 65Г ГОСТ 1050—74.
Ответьте на вопросы:
-
Назовите все детали на виде сверху.
-
Покажите контур детали поз. 2 на виде сверху.
-
На каком изображении показано сечение?
69
2-е деталирование

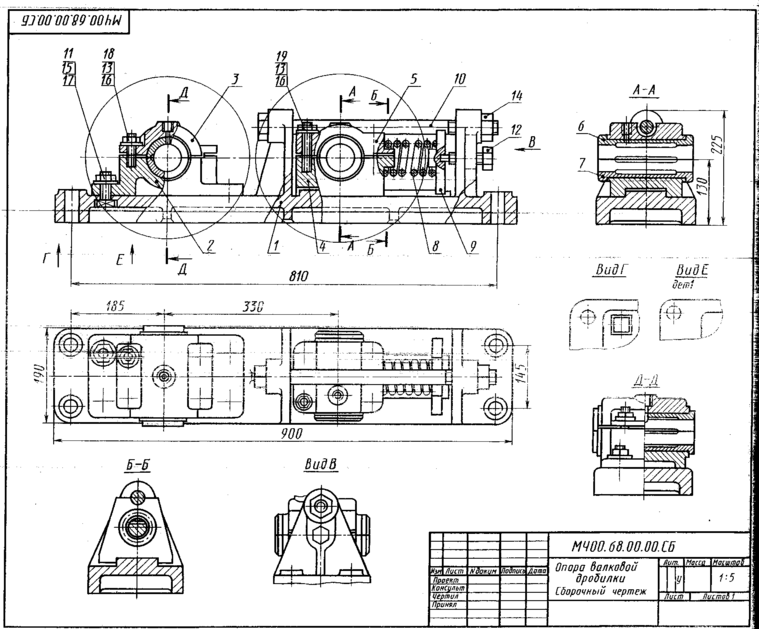

68. ОПОРА ВАЛКОВОЙ ДРОБИЛКИ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.68.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.68.00.01 | Станина | 1 | ||
| А4 | 2 | МЧ00.68.00.02 | Корпус | 1 | ||
| А4 | 3 | МЧ00.68.00.03 | Крышка | 1 | ||
| А4 | 4 | МЧ00.68.00.04 | Корпус | 1 | ||
| А4 | 5 | МЧ00.68.00.05 | Крышка | 1 | ||
| А4 | 6 | МЧ00.68.00.06 | Вкладыш верхний | 2 | ||
| А4 | 7 | МЧ00. 68.00.07 | Вкладыш нижний | 2 | ||
| А4 | 8 | МЧ00.68.00.08 | Пружина | 1 | ||
| А4 | 9 | МЧ00.68.00.09 | Ползун | 1 | ||
| А4 | 10 | МЧ00.68.00.10 | Болт М24 | 1 | ||
| А4 | 11 | МЧ00. 68.00. 11 | Болт М20 | 1 | ||
| А4 | 12 | МЧ00.68.00.12 | Болт М22 | 1 | ||
| Стандартные изделия | ||||||
| 13 | Гайка М16.5 ГОСТ 5915-70 | 8 | ||||
| 14 | Гайка М24.5 ГОСТ 5915—70 | 4 | ||||
| 16 | Гайка М20.5 ГОСТ 5915—70 | 2 | ||||
| 16 | Гайка 16.01.05 ГОСТ 11371-78 | 8 | ||||
| 17 | Шайба 20.01.05 ГОСТ'11371—78 | 4 | ||||
| 18 | Шпилька. Ml 6X80.58 ГОСТ' 22034—76 | 4 | ||||
| 19 | Шпилька М16Х 100.5S ГОСТ 22034—76 | 4 |
Валковая дробилка применяется в литейное произ-
водстве для размельчения комьев отработанной формовоч-
ной земли.
Валы валковой дробилки опираются на подшипники
двух опор. На чертеже изображена одна из опор дро-
билки. Станина поз. 1 имеет направляющий выступ, кото-
рый входит в паз корпуса поз. 4, для предупреждения
перекоса подшипника. Если в формовочную смесь по-
падает инородный предмет, то корпус подшипника с валом
(на чертеже не показан) и насаженным на него валком
(на чертеже показан тонкой линией), сжимая пружину
поз. 8, смещается вправо, что предотвращает порчу вал-
ков.
Натяжение пружины регулируют болтом поз. 12.
Подшипник имеет сменные бронзовые вкладыши поз. 6
и поз. 7.
Задания
Выполнить чертежи деталей поз. 1 ... 6, 9. Построить
аксонометрическую проекцию детали поз. 1.
Материал деталей поз. 1... 5 — СЧ 15 ГОСТ 1412—79,
деталей поз. 6, 7 — БрА9Мц2Л ГОСТ 493—79, детали
поз. 8 — Сталь 65Г ГОСТ 1050—74, детали поз. 9 —
Ст 6 ГОСТ 380—71.
Ответьте на вопросы:
-
Сколько отверстий под болты и шпильки имеет
деталь поз. 2? -
Назовите детали, которые видны на виде Г и раз-
резе Б—Б.
3. Hа каких изображениях видна деталь поз. 5?
70
1-е деталиование

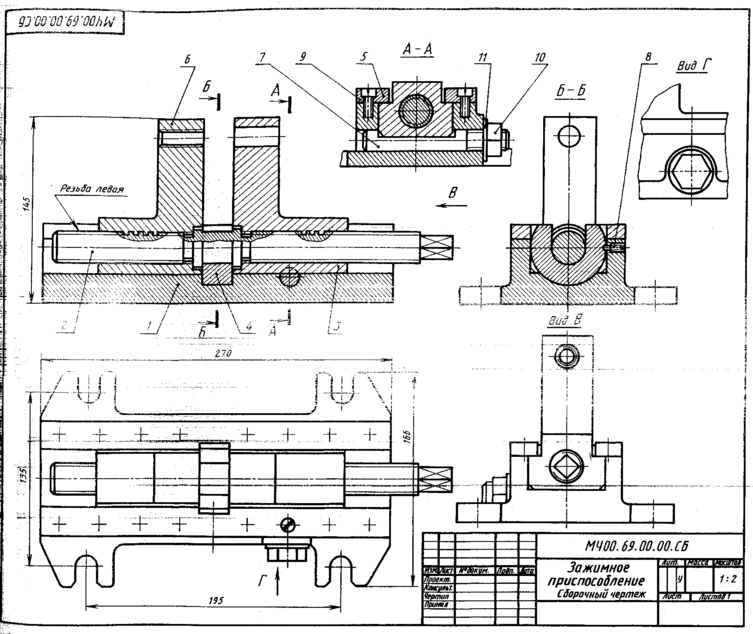

69. ЗАЖИМНОЕ ПРИСПОСОБЛЕНИЕ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.69.00.00.С5 | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.69.00.0! | Корпус | 1 | ||
| A3 | 2 | МЧ00.69.00.02 | Винт | 1 | ||
| А4 | 3 | МЧ00. 69.00.03 | Кулачок | 1 | ||
| А4 | 4 | МЧ00.69.00.04 | Вкладыш | 1 | ||
| А4 | 5 | МЧ00.69.00.06 | Планка | 2 | ||
| А4 | 6 | МЧ00.69.00.06 | Кулачок | 1 | ||
| А4 | 7 | МЧ00.69.00.07 | Шпилька М18 | 1 | ||
| Стандартные изделия | ||||||
| 8 | Винт М8 Х 25.58 | 1 | ||||
| 9 | Винт А.М8 Х 35.58 | 16 | ||||
| 10 | Гайка М18.5 | 1 | ||||
| 11 | Шайба 18.01.05 | 1 |
Приспособление применяется для зажима обрабатыва-
емых деталей на фрезерных станках.
Корпус поз. 1 привертывают к станку четырьмя бол-
тами (на чертеже не показаны). В паз корпуса вставлен
вкладыш поз. 4, в котором вращается винт поз. 2, име-
ющий правую и левую прямоугольную резьбу. Для
перемещения кулачков поз. 3 и поз. 6 нужно ключем вращать винт поз. 2. После того как кулачки зажмут
обрабатываемую деталь, ключом затягивают гайку поз.. 10.
