Левая стенка паза шпильки поз. 7 прижимает кулачок
поз. 3 (см. разрез А —А).
Задание
Выполнить чертежи деталей поз, 1 ... 7.
Материал деталей поз.1, 5 ... 7 — Сталь 20
ГОСТ 1050—74, деталей поз. 2 ... 4 -- Сталь 35
ГОСТ 1050-74.
Ответьте на вопросы:
-
Сколько отверстий с резьбой в детали поз. 1?
-
Какое назначение имеет винт поз. 8?
-
Покажите контур детали поз. 3.
71
2-е деталирование

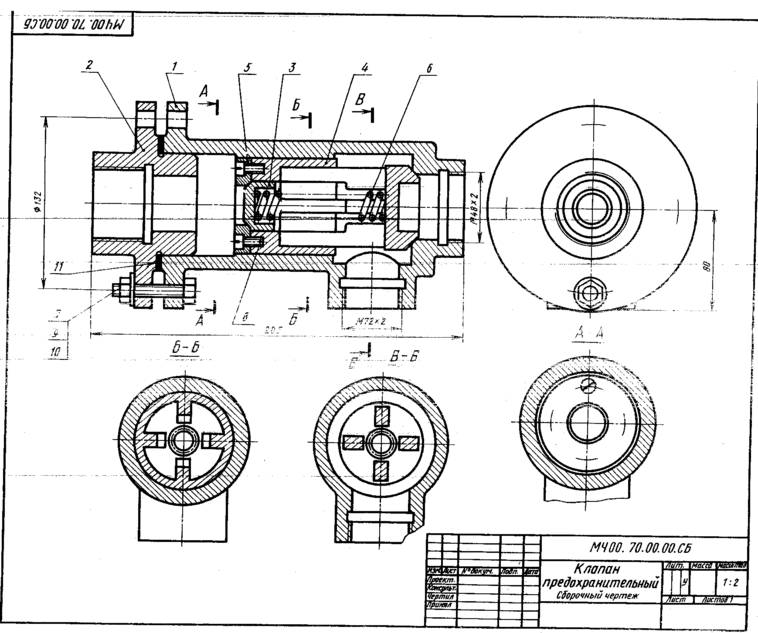

76. КЛАПАН ПРЕДОХРАНИТЕЛЬНЫЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| A2 | МЧ00.70.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.70.00.01 | Корпус | 1 | ||
| A4 | 2 | МЧ00.70.00.02 | Крышка | 1 | ||
| A4 | 3 | МЧ00.70.00.03 | Стакан | |||
| A4 | 4 | МЧ00. 70.00.04 | Клапан | 1 | ||
| A4 | 5 | МЧ00.70.00.05 | Кольцо | 1 | ||
| A4 | 6 | МЧ00.70.00.06 | Пружина | 1 | ||
| Стандартные изделия | ||||||
| 7 | Болт М14Х 80.58 | 4 | ||||
| 8 | Винт А.М8Х 25.58 | 4 | ||||
| 9 | Гайка Ml4.5 | 4 | ||||
| 10 | Шайба 14.01.019 | 4 | ||||
| Материалы | ||||||
| 11 | Картон А 1 |
Данный предохранительный клапан является со-
ставной частью устройства поворота и возврата плиты
формовочной машины.
Сжатый воздух давит на левый торец клапана поз. 4,
прижимая его правым коническим концом к конусной
расточке внутри корпуса поз. 1. В таком положении кла-
пан закрыт. Далее воздух давит на торец стакана поз. 3,
заставляя его двигаться вправо и сжимать пружину
поз. 6. В результате открывается проход для воздуха,
который через окна внутри стенок, клапана и нижнее
отверстие корпуса поступает в баллон (на чертеже не
показан), приводя в движение плиту формовочной ма-
шины. При возврате плиты в исходное положение клапан
открывается под давлением воздуха, поступающего из
баллона по нижнему отверстию корпусами выходит в ат-
мосферу через правое отверстие. Стакан при этом пере-
мещается влево до упора в кольцо поз. 5.
Задание
Выполнить чертежи деталей поз. 1 ... 6. Построить
аксонометрическую проекцию детали поз. 1.
Материал деталей поз. 1, 2 — СЧ 15 ГОСТ 1412—79,
детали поз. 3 — БрОЗЦ12С5 ГОСТ 493—79, деталей
поз. 4, 5 —Сталь Ст6 ГОСТ 380—71, детали поз. 6 —
Сталь 65Г ГОСТ 1050—74.
Ответьте на вопросы:
-
Имеются ли на чертеже изображения сечений?
-
Назовите детали, на которых имеется резьба.
-
Покажите контур детали поз. 4.
72
1-е деталирование

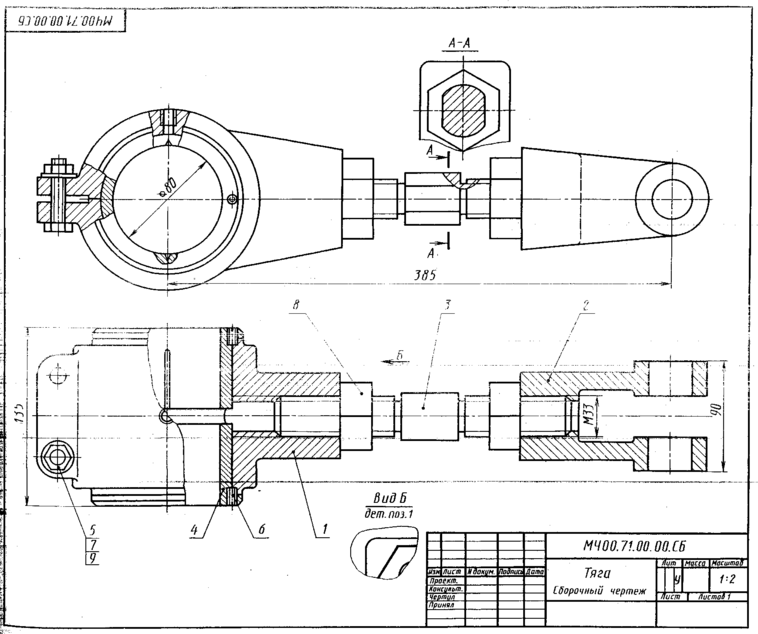

71. ТЯГА
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.71.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.71.00.01 | Головка | 1 | ||
| A3 | 2 | МЧ00.71.00.02 | Вилка | 1 | ||
| A3 | 3 | МЧ00.71.00.03 | Стяжка | 1 | ||
| А4 | 4 | МЧ00.71.00.04 | Вкладыш | 2 | ||
| Стандартные изделия | ||||||
| 5 | Болт М12Х 60.58 ГОСТ 7798—70 | 2 | ||||
| 6 | Винт М6Х 25.58 ГОСТ 1477—84 | 2 | ||||
| 7 | Гайка М12.5 ГОСТ 5915—70 | 2 | ||||
| 8 | Гайка М42.5 ГОСТ 5915—70 | 2 | ||||
| 9 | Шайба 12.01.019 ГОСТ 11371—78 | 2 |
Тяга — деталь, связывающая отдельные звенья
механизмов.
Тяга имеет головку поз. 1 с двумя плотно вставлен-
ными именными вкладышами поз. 4, застопоренными винтами поз.6. Через верхнее отверстие головки подводится густая смазка Вилка поз. 2 соединяется с головкой вин-
товой стяжкой поз.3, имеющей на концах правую и левую резьбу. Длину тяги можно регулировать. Для этого нужно ключом отпустить гайки поз 8 и повернуть стяжку за среднюю часть до нужного размера между центром головки и вилкой. После регулировки тягу закрепляют, затягивая ключом гайки поз. 8, которые препятствуют произвольному вывинчиванию стяжки при работе механизма.
Задание
Выполнить чертежи деталей поз. 1 ... 4.
Материал детали поз. 1 ... 3 — Сталь 20
ГОСТ 1050—74, детали поз. 4 — БрА9Мц2Л
ГОСТ 493—79.
Ответьте на вопросы:
-
Назовите детали, которые имеют резьбу.
-
Назовите детали, которые видны на разрезе А—А.
-
Покажите местные разрезы на данном чертеже.
73
2-е деталирование

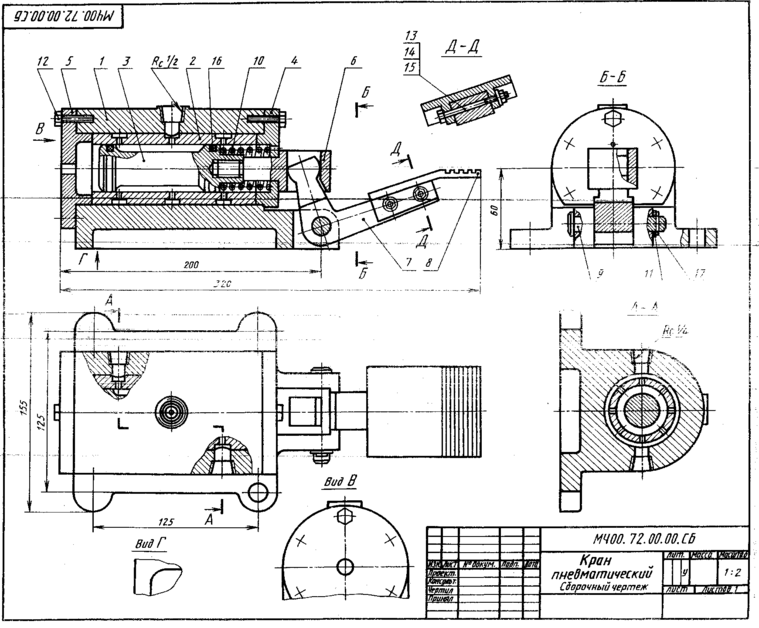

72. КРАН ПНЕВМАТИЧЕСКИЙ
| Формат | Зона | Поз. | Обозначение | Наименование | Кол. | Приме- |
| Документация | ||||||
| А2 | МЧ00.72 00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00.72.00.01 | Корпус | 1 | ||
| A3 | 2 | МЧ00.72.00.02 | Плунжер | 1 | ||
| А4 | 3 | МЧ00.72.00.03 | Золотник | 1 | ||
| А4 | 4 | МЧ00.72.00.04 | Крышка | 1 | ||
| А4 | 5 | МЧ00.72.00.05 | Крышка | 1 | ||
| А4 | 6 | МЧ00.72.00.06 | Тяга | 1 | ||
| А4 | 7 | МЧ00.72.00.07 | Рычаг | 1 | ||
| А4 | 8 | МЧ00.72.00.08 | Педаль | 1 | ||
| А4 | 9 | МЧ00.7200.09 | Ось | 1 | ||
| А4 | 10 | МЧ00. 72.00. 10 | Пружина | 1 | ||
| А4 | 11 | МЧ00.72.00.11 | Шайба | 1 | ||
| Стандартные изделия | ||||||
| 12 | Болт М8Х 30.58 ГОСТ 7798—70 | 11 | ||||
| 13 | Болт М8Х 80.58 ГОСТ 7798—70 | 2 | ||||
| 14 | Гайка М8.5 ГОСТ 5915—70 | 2 | ||||
| 15 | Шайба 8.01.05 ГОСТ 11371—78 | 2 | ||||
| 16 | Кольцо 040 045-30 ГОСТ 9833—73 | 2 | ||||
| 17 | Шплинт 5X28 001 ГОСТ 397—79 | 1 |
Пневматический кран используется в приспособлении для зажима детали при ее обработке на металлорежущем станке.
В корпусе поз. 1 имеются три отверстия. Через верхнее отверстие поступает сжатый воздух, который под давле-
нием (в зависимости от положения золотника поз. 3)
поочередно, то через правое, то через левое отверстие
корпуса попадает в полость пневматического цилиндра
(на чертеже не показан), заставляя двигаться поршень.
Педаль поз. 8 находится в верхнем положении при край-
нем левом положении золотника, что обеспечивается
действием пружины поз. 10 на торец золотника. Если
нажать на педаль поз. 5, золотник займет крайнее правое
положение, при этом пружина сожмется.
Задания
Выполнить чертежи деталей поз. 1...7. Построить
аксонометрическую проекцию детали поз. 1.
Материал деталей поз. 1 ... 3, 6, 7, 9 — Сталь 35
ГОСТ 1050—74, деталей поз. 4, 5, 8 — Ст 6 ГОСТ 380—71.
Ответьте на вопросы:
-
Можно ли назвать изображение Д—Д сечением?
-
Назовите детали, которые видны на разрезе А—А.
-
Покажите контур детали поз. 7 на виде сверху
и разрезе Б—Б.
74
1-е деталирование

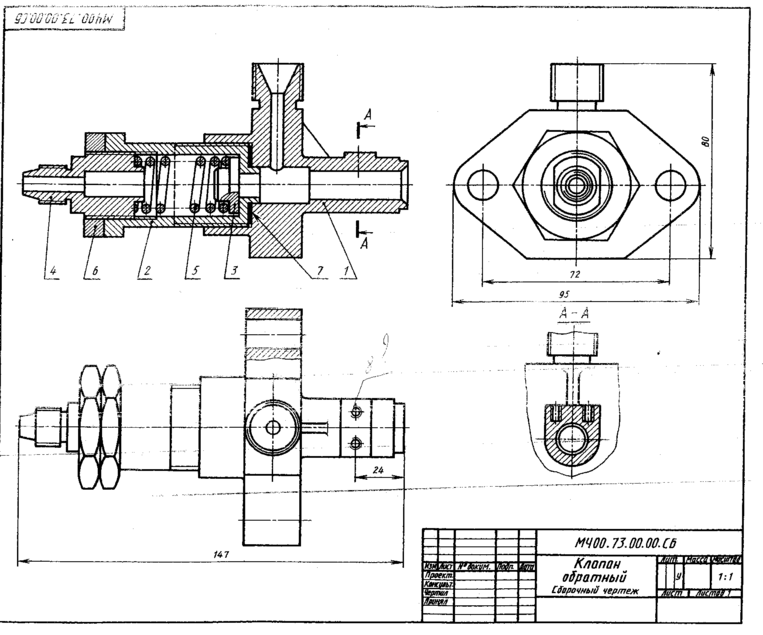

73. КЛАПАН ОБРАТНЫЙ
| Формат | ||||||
| Документация | ||||||
| А2 | МЧ00.73.00.00.СБ | Сборочный чертеж | ||||
| Детали | ||||||
| A3 | 1 | МЧ00. 73.00.01 | Корпус | 1 | ||
| А4 | 2 | МЧ00.73.00.02 | Гайка | 1 | ||
| А4 | 3 | МЧ00. 73.00.03 | Клапан | 1 | ||
| А4 | 4 | МЧ00. 73.00.04 | Наконечник | 1 | ||
| А4 | 5 | МЧ00. 73.00.05 | Пружина | 1 | ||
| Стандартные изделия | ||||||
| 6 | Гайка М30.5 | 1 | ||||
| Материалы | ||||||
| 7 | Картон А 1 | 1 |
Обратный клапан устанавливают на трубах, соединя-
ющих резервуар с прибором.
