МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ «МАМИ»
Факультет: «Автоматизация и управление»
Кафедра: «Автоматика и процессы управления»
КУРСОВАЯ РАБОТА
по дисциплине
«Разработка микропроцессорной системы управления (МСУ) РТК на базе резьбонарезного станка и промышленного робота M1 для автоматизированного нарезания резьбы на деталях цилиндрической формы»
Вариант 14
Студенты: Пономарев В.П.
Цветков А.И.
Группа: 9УИ-7
Принял: Бунько Е.Б. /_____________/
Дата защиты: «____» __________ 200_ г.
Москва 2005
ЗАДАНИЕ
Разработка микропроцессорной системы управления (МСУ) РТК на базе резьбонарезного станка и промышленного робота M1 для автоматизированного нарезания резьбы на деталях цилиндрической формы.

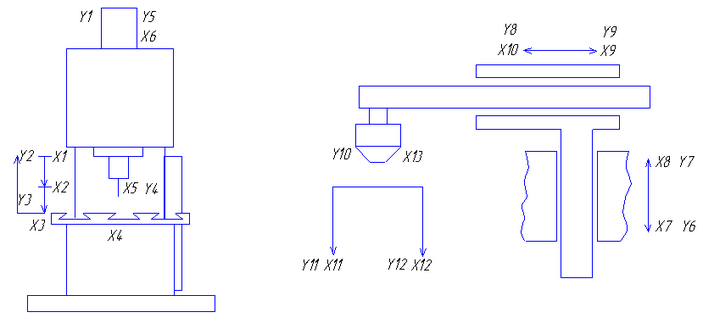

Технологическая схема РТК на базе отрезного станка и промышленного робота:
Рис 1. Технологическая схема.
X – датчики и органы управления;
Y – исполнительные механизмы и органы индикации.
По технологической схеме объекта управления (рис.1) разработать микропроцессорную систему управления (МСУ) объектом, включая:
-
Структурную схему МСУ;
-
Первичное описание функционирования объекта в виде параметрического графа операций (ПГО) (этап алгоритмического проектирования);
-
Промежуточное описание алгоритма управления объектом в виде систем секвенций (этап логического проектирования – логического программирования);
-
Алгоритм управления в виде граф-схемы алгоритмов;
-
Таблицы привязки датчиков и исполнительных механизмов к конкретным портам (входам и выходам) микроконтроллера;
-
Программу управления в системе команд микроконтроллера МКП-1.
ВВЕДЕНИЕ
В данной курсовой работе разрабатывается микропроцессорная система управления (МСУ) объектом, по его технологической схеме (рис. 1). В качестве объектов управления мы рассматриваем промышленный робот M1 и отрезной станок.
Рассматривается система управления объектами на базе программируемого микроконтроллера типа МКП-1, который предназначен для циклового двухпозиционного программного управления манипуляторами и промышленным технологическим оборудованием. Технологический процесс контролируется датчиками. Сигналы, поступающие от датчиков, обрабатываются микроконтроллером МКП-1 и передаются на исполнительные механизмы.
Конечной целью работы является составление программы управления технологическим процессом в системе команд МКП-1. Ввод и отладка программ в микроконтроллер, а также управление режимами работы осуществляется с клавиатуры встроенного пульта управления, состоящей из 17 клавиш, одна из которых, обозначенная буквой «Р» - является клавишей режима работы, а остальные клавиши от «0» до «F» - информационные, предназначенные для ввода кодов в шестнадцатеричной системе счисления. Вся информация вводится с клавиатуры и выводится на встроенный однострочный цифровой дисплей в шестнадцатеричной системе.
В процессе составления программы выполняются этапы проектирования:
-
первичное описание функционирования объекта в виде графа операций (ГО) (этап алгоритмического проектирования);
-
промежуточное описание алгоритма в виде систем секвенций (этап логического проектирования);
-
алгоритм управления в виде граф-схемы алгоритмов;
-
расчет объема памяти и быстродействия.
При переходе от одного вида описаний к другому проверяются полученные описания на соблюдение принципа локальности преобразований.
ТАБЛИЦЫ ПРИВЯЗКИ ДАТЧИКОВ И ИСПОЛНИТЕЛЬНЫХ МЕХАНИЗМОВ К КОНКРЕТНЫМ ПОРТАМ МИКРОКОНТРОЛЛЕРА
Табл. 1. Датчики
| Номер | Назначение | Порт подключения E0 |
| датчики станка | ||
| X1 | датчик крайнего верхнего положения | E01 |
| X2 | датчик рабочего положения | E02 |
| X3 | датчик крайнего нижнего положения | E03 |
| X4 | датчик стола | E04 |
| X5 | датчик перегрузки инструмента | E05 |
| X6 | датчик перегрузки двигателя | E06 |
| датчики робота | ||
| X7 | датчик крайнего нижнего положения | E07 |
| X8 | датчик крайнего верхнего положения | E08 |
| X9 | датчик крайнего правого положения | E09 |
| X10 | датчик крайнего левого положения | E0A |
| X11 | датчик поворота руки влево | E0B |
| X12 | датчик поворота руки вправо | E0C |
| X13 | датчик схвата заготовки | E0D |
| датчики системы в целом | ||
| X14 | датчик общего включения системы | E0E |
| X15 | датчик циклового пуска | E0F |
Табл. 2. Исполнительные механизмы и индикация
| Номер | Назначение | Порт подключения Z1 |
| Y1 | сигнал управления мотором вращения | Z11 |
| Y2 | сигнал спуска инструмента | Z12 |
| Y3 | сигнал подъема инструмента | Z13 |
| Y4 | сигнал перехода к отрезанию следующей детали | Z14 |
| Y5 | сигнал управления мотором вращения | Z15 |
| Y6 | сигнал спуска руки робота | Z16 |
| Y7 | сигнал подъема руки робота | Z17 |
| Y8 | сигнал выдвижения руки робота | Z18 |
| Y9 | сигнал задвижения руки робота | Z19 |
| Y10 | сигнал захвата | Z1A |
| Y11 | сигнал поворота руки робота влево | Z1B |
| Y12 | сигнал поворота руки робота вправо | Z1C |
| Y13 | сигнал на соседний агрегат и на индикацию оператору – станок находится в исходном состоянии (инструмент сверху) | Z1D |
Табл. 3. Технологические операции
| Позиция | Назначение |
| P0 | Робот внизу, повернут налево, рука задвинута |
| P1 | Зажим схвата руки робота |
| P2 | Подъем руки робота |
| P3 | Выдвижение руки робота |
| P4 | Поворот руки робота вправо |
| P5 | Разжим схвата руки робота |
| P6 | Запуск мотора станка |
| P7 | Поворот руки робота влево |
| P8 | Спуск инструмента станка |
| P9 | Переход к отрезанию следующей части |
| P10 | Подъем инструмента, остановка двигателя |
| P11 | Поворот руки робота вправо |
| P12 | Зажим схвата робота |
| P13 | Поворот руки робота влево |
| P14 | Задвижение руки робота |
| P15 | Опускание руки робота |
| P16 | Разжим схвата робота |
| P17 | Переход в исходное состояние |
Табл. 4. Переходы
| Позиция | Назначение |
| t0 | Исходное состояние (манипулятор внизу, повернут налево, рука задвинута) |
| t1 | Зажим схвата руки робота, выдержка времени |
| t2 | Подъем руки робота |
| t3 | Выдвижение руки робота |
| t4 | Поворот руки робота вправо |
| t5 | Разжим схвата робота, выдержка времени |
| t6 | Запуск мотора станка, поворот руки робота влево |
| t7 | Спуск инструмента станка |
| t8 | Переход к отрезанию следующей части |
| t9 | Переход к подъему инструмента |
| t10 | Переход к подъему инструмента |
| t11 | Подъем инструмента, остановка двигателя |
| t12 | Поворот руки робота вправа |
| t13 | Зажим схвата робота, выдержка времени |
| t14 | Поворот руки влево |
| t15 | Задвижение руки робота |
| t16 | Опускание руки робота |
| t17 | Разжим схвата робота, выдержка времени |
| t18 | Переход в исходное состояние |
| t19 | Переход в исходное состояние |

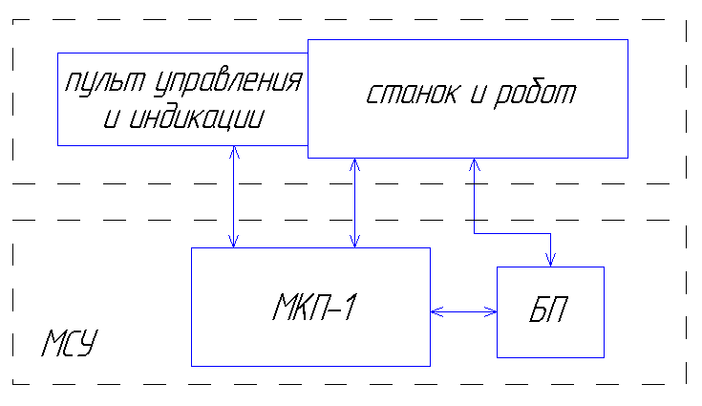

СТРУКТУРНАЯ СХЕМА МСУ
