Министерство Образования Российской Федерации

Московский Государственный Технический Университет

«МАМИ»

Кафедра: «АиПУ »

Факультет: «АиУ»

Курсовая работа

по дисциплине:

«Проектирование систем управления»

Тема: «Разработка микропроцессорной системы управления (МСУ) отрезным станком»

Выполнила студентка: Группа: 9-УИ-7

Допустить к защите: ___________________________

Руководитель: Бунько Е.Б. /_____________/

Дата: «__» ________ 2005г.

Защита работы с оценкой: _________________

Бунько Е. Б./_____________ /

Москва 2005г.

Задание на курсовую работу

Выдано студентке: Шаровой Е.Ю. Группа: 9-УИ-7

Выдано: «___» сентября 2005 г.

Срок сдачи: «___» декабря 2005 г.

1. Тема курсовой работы: «Разработка микропроцессорной системы управления (МСУ) отрезного станка.

1. Исходные данные: Вариант№5

• Технологическая схема отрезного станка.

• Датчики и органы управления.

1. Разработать:

   • Структурную схему МСУ.

   • Первичное описание функционирования объекта в виде графа операций.

   • Промежуточное описание алгоритма управления объектом в виде систем секвенций.

   • Алгоритм управления в виде граф-схемы алгоритмов.

   • Таблицы привязки датчиков и исполнительных механизмов к конкретным портам (входам, выходам) МК.

   • Программу управления в системе команд микроконтроллера МКП-1.

Введение.

В данной курсовой работе разрабатывается микропроцессорная система управления (МСУ) объектом, по его технологической схеме. В качестве объекта управления мы рассматриваем технический агрегат – отрезной станок.

Современное оборудование проектируется, как правило, только на микропроцессорной технике, что отображается на методике проектирования. В данной работе рассматривается система управления объектом на базе МКП-1.

Программируемый микроконтроллер типа МКП-1 предназначен для циклового двухпозиционного программного управления манипуляторами и промышленным технологическим оборудованием.

Технологический процесс контролируется датчиками. Сигналы, поступающие от датчиков, обрабатываются микроконтроллером МКП-1 и передаются на исполнительные механизмы.

Конечной целью работы является составление программы управления технологическим процессом в системе команд МКП-1.

В процессе составления программы мы проходим такие этапы проектирования, как первичное описание функционирования объекта в виде параметрического графа операций (ПГО) (этап алгоритмического проектирования); промежуточное описание алгоритма в виде систем секвенций (этап логического проектирования); алгоритм управления в виде граф-схемы алгоритмов.

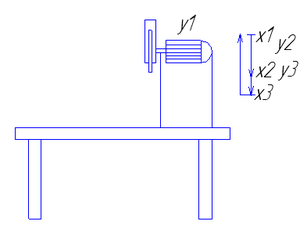

Рис.1 Технологическая схема отрезного станка.

X- датчики и органы управления;

Y- исполнительные механизмы и органы индикации.

Таблица 1. Датчики , органы управления, адреса датчиков.

Таблица 2. Исполнительные механизмы , органы индикации, адреса нагрузок.

Таблица 3. Дополнительные характеристики исполнительных механизмов.

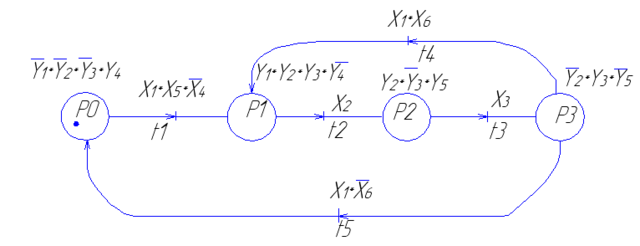

Рис. 2. Первичное описание функционирования объекта в виде графа операций (ГО).

Модель основана на использовании математического аппарата Сети Петри. С помощью данного этапа алгоритмического проектирования решаются задачи декомпозиции алгоритма, описания стартовых и наладочных режимов, проверяется корректность синтезированного первичного описания.

Таблица 4. Позиции графа.

Таблица 5. Переходы.

Рис.3 Структурная схема МСУ.

ПУИ – пульт управления и индикации.

МКП –микроконтроллер.

БП – блок питания.

ОС – Отрезной станок.

ОС

ПУИ

МКП

БП

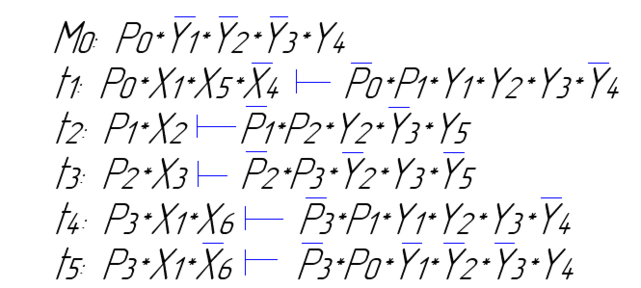

Система секвенций, описывающих граф (этап логического проектирования - логического программирования).

На этапе логического проектирования происходит переход от первичного языка описания логического алгоритма к промежуточному языку, который обладает нужными нам положительными свойствами. Этот язык называется язык систем секвенций.

Мы составляем аналитическую форму графа операций в виде системы конъюктивных секвенций, упрощающую переход от первичного графического описания к управляющей программе. При этом в левой части секвенционных операторов содержится конъюкция, состоящая из логических переменных, кодирующих позиции, из которых ведет данный переход и логических переменных, взвешивающих данный переход. В правой части содержится конъюкция, состоящая из логических переменных, кодирующая позиции, в которые ведет данный переход и логических переменных, взвешивающих эти позиции.

Это преобразование соответствует принципу локальности преобразований.

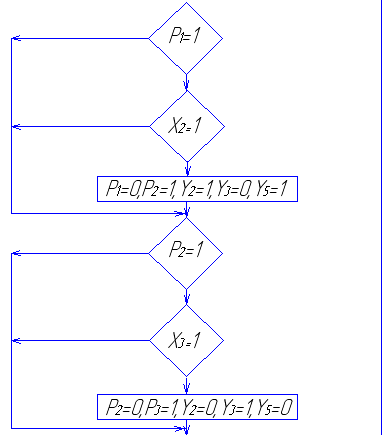

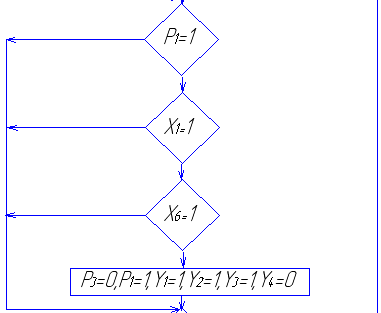

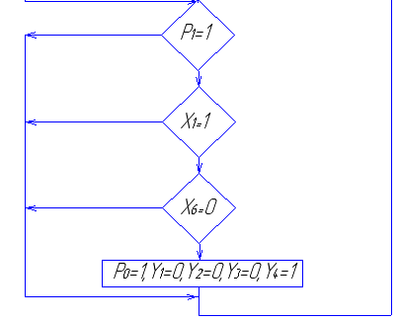

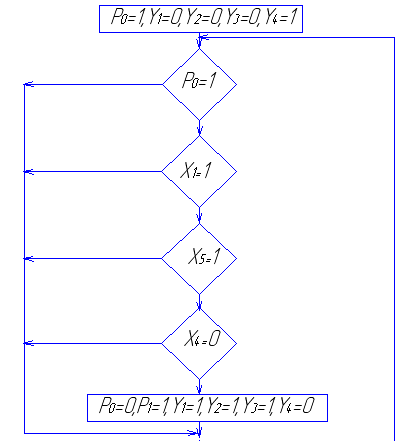

Граф-схема алгоритма, реализующая систему секвенций .

Программа управления в системе команд МКП-1.

Заключение.
