Q=1: сначала направление X, а потом Z

Q=2: сначала направление Z, а потом X

Q=3: только направление X, Z остается неизменным

Q=4: только направление Z, X остается неизменным

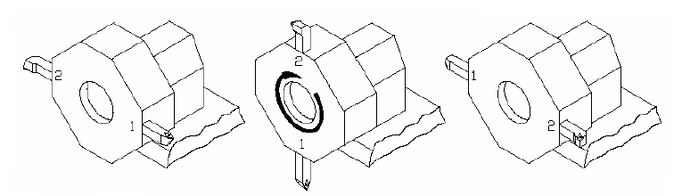

Рис. 9.35. Смена инструмента с помощью револьверной головки.

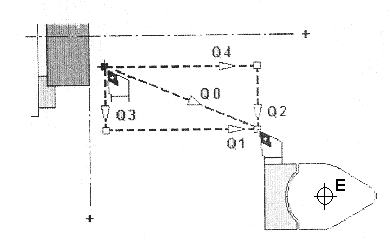

Рис. 9.36. Пример ускоренного подвода рабочих органов станка к позиции смены инструмента (G14)

Способ 2

Смена инструмента осуществляется при использовании инструментального магазина и автооператора (рис. 9.37).

Для смены инструмента на станке необходимо выполнить некоторые подготовительные
операции. Это следующие шаги:

- Необходимый инструмент должен быть найден в магазине. В данный момент указание в программе номера инструмента приводит к его поиску и установке его в позицию смены. Эта операция производится на «заднем плане», т.е. вместе с обработкой.

- Оси (или только одна из осей) перемещаются в позицию смены.

- Происходит смена инструмента по функции М06.

- Предыдущий инструмент устанавливается в магазин. Эта операция производится вместе с обработкой.

- Далее производится поиск нового инструмента в магазине.

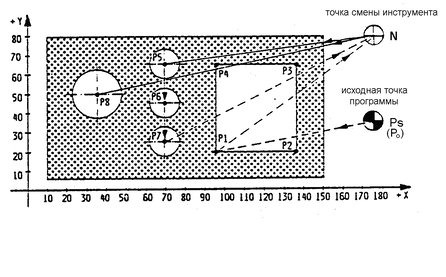

Пример М06: (рис. 9.38)

Выполнение перемещения с помощью М06:

Рис. 9.37. Смена инструмента с помощью инструментального магазина

1- иструментальный магазин

2- инструмент, необходимый для обработки

3- автооператор

4- сменяемый инструмент

Рис. 9.38. Пример автоматической смены инструмента М06.

9.9. Вспомогательные функции.

Вспомогательные функции М

Система ЧПУ позволяет записывать несколько М функций из разных групп в одном кадре (до 7) (см. раздел 8.2.4). Только одна из М функций от каждой группы может быть запрограммирована в одном кадре:

группа 1 М06 (смена инструмента)

группа 2 М11, М12, М13, М14 (смена диапазона скорости шпинделя)

группа 3 М03, М04, М05, М19 (управление шпинделем)

группа 4 М08, М09 (управление охлаждением)

группа 5 Mnnn (любая другая функция М)

группа 7 М00, М01, М02, М30, М98, М99 (функции управления программой)

Выполнение каждой М функции определяется производителям конкретного станка. Исключение составляют функции управления программой.

Функции управления программой.

М00 – программный останов

Условие останова будет выполнено в конце кадра, содержащего М00. Все модальные функции остаются неизменными. Повторный запуск осуществляется нажатием кнопки START на пульте УЧПУ.

М01 – останов с подтверждением

Его действие идентично коду М00. Он будет действовать, если функциональная клавиша условного установа на пульте оператора будет активной. Если данная функциональная клавиша не активна, эта функция не эффективна.

М02 – конец программы

Означает конец основной программы. Все операции прекращаются.

Различные функции, записанные в одном кадре, будут исполняться системой ЧПУ в следующей последовательности:

Если вышеуказанная последовательность нежелательна, кадр может быть разбит на отдельные кадры, в которых функции будут записаны по отдельности в необходимой последовательности.

9.10. Коррекция инструмента.

УП создается для конкретных значний вылета резца X и Z при точении и значений вылета фрезы L и диаметра D при фрезеровании (см. п.7.1.3). Однако, значения этих параметров при фактическм использовании режущих инструментов на станке с ЧПУ могут быть другими (наприме, из-за износа инструмента). Применение фрез различного вылета (рис. 9.39), диаметра (рис. 9.40) или резцов различного вылета (рис. 9.41) может привести к откланению размеров детали при обработке по УП. Поэтому в системах ЧПУ предусмотрена возможность проведения коррекции:

• коррекция геметрии инструмента (диаметра, вылета);

• коррекция износа инструмента.

При выполнении коррекции система ЧПУ пересчитывает опорные точки траекторий движения в УП с учетом фактических параметров инструмента.

Данные по коррекции инструментов заносятся в регистры коррекции (корректоры) памяти УЧПУ (их может быть до 400 и более). Корректоры используют для коррекции вылета, диаметра и износа инструмента. Вид коррекции связан с программируемым адресом для вызова коррекции (рис. 9.42):

- адрес Н – указывает, что коррекция может быть произведена по вылету инструмента;

- адрес D – указывает, что коррекция может быть произведена по диаметру инструмента.

Число, стоящее позади адреса Н или D указывает номер корректора в памяти УЧПУ, куда заносится фактическая величина коррекции. Таблица 9.6 показывает содержание корректоров в памяти УЧПУ.

Значение коррекции по адресам H и D, записываемые в корректоры памяти УЧПУ, должен иметь положительные или отрицательные значения.

Пример знаков коррекции см. на примере обработки сверлом (рис. 9.43). В приведенном примере применяемое сверло отличается от запрограммированного, и эта разница устраняется за счет коррекции вылетинструмента.

При слишком длинном сверле в таблицу коррекций длины записывается положительное значение H, при слишком коротком сверле в таблицу коррекций записывается отрицательное значение коррекции длины - Н.

Когда в УП происходит ссылка на применение коррекции с помощью адресов Н или D, система ЧПУ будет всегда суммировать геометрическую величину коррекции с величиной износа.

Если, например, в программе имеется ссылка на коррекцию с адресом Н2, коррекция на длину инструмента определится по вышеуказанной таблице как 830.500 + (-0.102) = 830.398. Адреса Н и D модальные. Величины коррекции сохраняются в памяти системы ЧПУ после отключения питания.

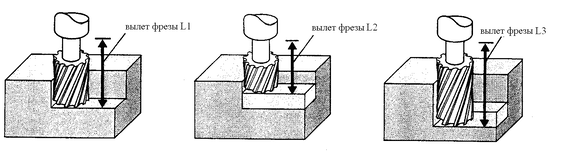

Рис. 9.39 Использование в УП фрез с различным вылетом L

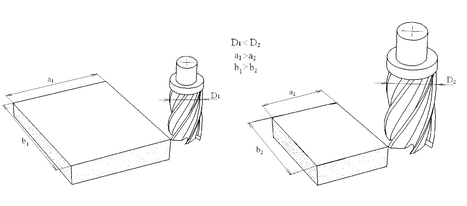

Рис. 9.40 Использование в УП фрез с различным диаметром D

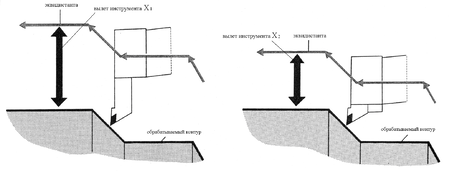

Рис. 9.41 Использование в УП резцов с различным вылетом по оси X

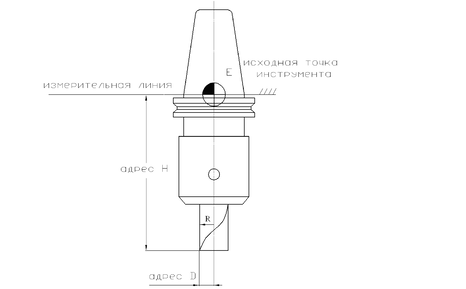

Рис. 9.42. Адреса Н и D для определения коррекции инструментов.

1 – запрограммированная глубина сверления;

2 – значение коррекции “-“;

3 – значение коррекции “+”.

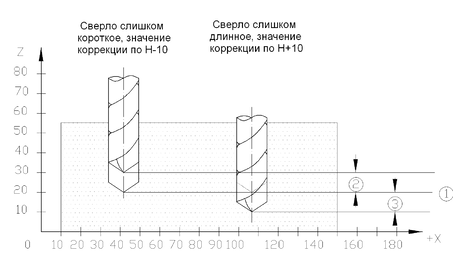

Рис. 9.43. Пример ввода знаков коррекции длины инструмента в таблицу корректоров.

Содержание корректоров в памяти СЧПУ: Таблица 9.4.

9.10.1. Задание велечины коррекции в корректор УЧПУ.

Формат: G10 R L P

где R – величина коррекции, переносимая в корректор;

L – выбор вида коррекции:

L=10 означает, что установка относится к геометрической величине коррекции длины (адрес Н);

L=11 означает, что установка относится к износу коррекции длины (адрес Н);

L=12 означает, что установка относится к геометрической величине коррекции радиуса (адрес D);

L=13 означает, что установка относится к износу коррекции радиуса (адрес D).

P – номер изменяемой величины коррекции.

9.10.2. Коррекция вылета инструмента Н (G43, G44, G49)

Путем коррекции вылета инструмента исходная точка инструмента Е (см. рис. 9.44) смещается от торца шпинделя к острию инструмента. На основе величины, заданной в корректоре, система ЧПУ осуществляет правильное позиционирование инструмента по координатным осям станка.

Коррекция длины инструмента задается путем программирования адреса Н в УП совместно с функциями G43, G44.
