Цикл фрезерования линейного паза на торцевой поверхности G791.

9.7. Функции шпинделя.

9.7.1. Скорость вращения шпинделя (адрес S).

Требуемая величина оборотов шпинделя программируется под адресом S с числовым значением, состоящим максимум из пяти цифр. Величина, определённая по адресу S является модальной величиной.

Программирование скорости вращения шпинделя S (скорости главного движения) зависит от конструкции станка и вида главного привода.

1) Для станков, имеющих ступенчатое регулирование главного привода с помощью автоматической коробки скоростей (АКС), число оборотов шпинделя задают словом, содержащим адрес S и двухзначное кодовое число. Каждому коду соответствует определённое число оборотов шпинделя в минуту.

Формат: S {кодовое число хх}

Для примера приведено кодирование ряда скоростей шпинделя:

- для токарного станка модели 16К2Т1 в таблице 9.4;

- для фрезерного станка модели ФП-17МН в таблице 9.5;

При составлении УП программировать скорость главного движения необходимо в определённой последовательности:

1) задать направление вращения привода главного движения функциям:

1. задать диапазон скорости функциями: М38, М39, М41, М42, М43, М44, М38, М39; Например, М41- первый диапазон, М42 – второй, М43 – третий и т.п.

3)задать код частоты вращения шпинделя адресом S.

Пример (S) (см. табл. 9.4)

2) Для станков с регулируемым приводом главного движения возможны два режима задания скорости шпинделя:

по функции G97 – скорость в об/мин;

по функции G96 – скорость в м/мин.

Режим прямого задания скорости шпинделя по функции G97.

Пример (G97)

Режим задания постоянной скорости резания по функции G96.

Формат: G96 P1….P2…., где

Р1 – ограничение максимального числа оборотов шпинделя в минуту;

Р2 – ограничение максимального числа оборотов шпинделя в минуту.

Значение Р1 и Р2 являются модальными, т.е. сохраняются в памяти до повторного прихода функции G96 с новыми значениями Р1 и Р2.

Пример (G96)

N 50

N 51 G96 – режим постоянной скорости резания

N 52 P950 – максимальное число оборотов в минуту шпинделя 950

N 52 P200 – минимальное число оборотов в минуту шпинделя 200

N 52 S90 – скорость резания 90 м/мин

Кодирование скоростей шпинделя для токарного станка мод. 16К20Т1 Таблица 9.4. Кодирование скоростей шпинделя для фрезерного станка мод. ФП-17МН Таблица 9.5

9.7.2. Ориентированный останов шпинделя (М19).

«Ориентация шпинделя» или «ориентированный останов шпинделя» относится к функции останова шпинделя в конкретной угловой позиции. (рис. 9.29) Это может быть необходимо, например, для автоматической смены инструмента или для выполнения некоторых циклов сверления.

Команда ориентации шпинделя задаётся функцией М19, но могут использоваться и другие функции в зависимости от конкретного станка с ЧПУ. (например, М20)

Техническая ориентация может выполняться двумя различными способами:

1. Если шпиндель не может быть охвачен обратной связью по положению, ориентация достигается поворотом шпинделя до позиционного выключателя, расположенного на станке.

2. Если замкнут по положению , по команде М19 система управляет поиском нулевой точки шпинделя (подобно другим осям).

Пример (М19)

N 15 М3 LF

N 16 M41 LF

N 17 M19 LF

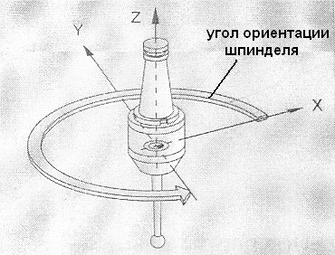

Рис. 9.29. Ориентированный останов шпинделя (М19)

9.8. Инструмент.

9.8.1. Данные об инструменте.

При создании УП нужно ввести определенные данные о режущих инструментах. Эти данные заносятся в таблицу инструмента в систему ЧПУ, и при смене инструмента система ЧПУ оперирует ими.

Данные об инструменте – это набор параметров используемого режущего инструмента, такие как: T, L, X, Z, R, R2, A, B, C, F.

Т – номер инструмента (рис. 9.30).

Каждый инструмент обозначен номером от 0 до n-го значения, инструмент с номером 0 установлен как нулевой инструмент и имеет длину L=0, а также радиус R=0.

L – вылет фрезы.

Для фрез вылет инструмента устанавливается относительно фиксированной точки установки инструмента В (см. раздел 7). На рис. 9.31 показана разница вылета применяемых инструментов и вылета нулевого инструмента.

L>L0 инструмент длиннее, чем нулевой инструмент

L<L0 инструмент короче, чем нулевой инструмент.

X – вылет резцов по оси Х.

Z –вылет резцов по оси Z.

Для резцов вылет инструмента устанавливается относительно фиксированной точки установки инструмента В (см. раздел 7). На рис. 9.32 показаны вылеты для резца по осям X и Z.

R – радиус инструмента.

Для фрез: (рис. 9.33 а)

R – радиус инструмента как расстояние от его центра Р_т до наружных кромок.

R2 – радиус заточки.

Соотношение R и R2 определяет форму инструмента. На основании этих данных для фрез рассчитываются координаты настроечной точки инструмента Р.

Для резцов: (рис. 9.33 б)

для определения настроечной точки Р задаются также параметры резца:

А – угол резца

В – ширина резца

С – угол резания.

Как только размеры инструмента известны, УЧПУ должно знать точку настройки инструмента Р (код расположения), чтобы скомпенсировать заштрихованную площадь (компенсация радиуса) (рис. 9.34).

F – код расположения или профиль инструмента.

Код расположения зависит от ориентации осей станка.

Рис. 9.30. Номер инструмента «Т» Рис. 9.31. Длина нулевого

инструмента L=0

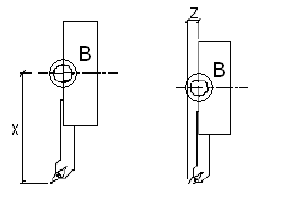

Рис. 9.32. Длина инструмента по оси X и Z (для резцов)

а)

б)

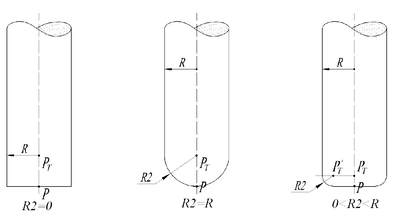

Рис. 9.33. Геометрические параметры инструментов:

а) для фрез;

б) для резцов.

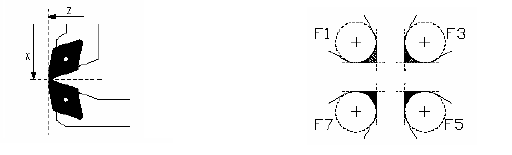

Рис. 9.34 Код расположения или профиль инструмента F.

9.8.2. Управление выбором инструмента.

Задание номера инструмента (Т).

В ходе обработки различные инструменты могут использоваться для различных операций резания. Инструменты определяются их номерами. Запрос необходимиго инструмента может быть осуществлен по адресу Т. Команда Т25 в программе означает, что инструмент с номером 25 должен быть использован для дальнейшей обработки. Смена инструмента может быть выполнена вручную или автоматически, в зависимости от конструкции станка.

Смена инструментов (М06).

Имеется два основных способа указания смены инструмента в УП. Это зависит от конкретного технического решения по организации смены инструмента на станке (определяется разработчиком).

Способ 1 (рис. 9.35)

Инструмент может быть заменен вручную или смена инструмента решается с помощью револьверной головки. При этом, если в программе указан адрес Т:

а) в случае ручной смены инструмента номер необходимого инструмента отображается на экране, и он должен быть вручную установлен в шпиндель. Далее обработка может быть продолжена;

б) в случае применения револьверной головки:

- оси перемещаются на ускоренной подаче по функции G14 к точке смены инструмента (исходной точке инструмента Е);

- новй инструмент устанавливается автоматически, следуя команде с кодом Т. Ссылка на номер инструмента вызывает немедленную его смену при выполнении кадра, в котором определен инструмент Т.

Пример G14: (рис. 9.36)

где Q=0: диагональный путь перемещения
