СОДЕРЖАНИЕ ОТЧЕТА
Отчет должен включать:
1. Титульный лист с названием работы, указанием индекса группы, фамилии и инициалов студента и даты выполнения.
2. Краткое описание принципа работы и назначения исследуемых устройств.
3. Принципиальную электрическую схему исследуемого устройства, вычерченную с помощью чертежных инструментов с соблюдением условных графических обозначений элементов по ГОСТ.
-
Таблицы, графики, расчеты в соответствии с заданием.
10.8 Семинар 7 Программируемые постоянные запоминающие устройства (ППЗУ).
Задача 7.1.
Сравнить технические характеристики записи программ работы автомата, управляющего технологическим процессом, в ППЗУ и на бумажную перфоленту.

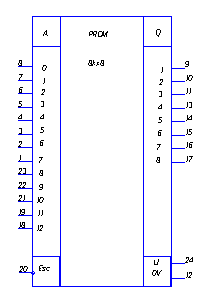

Сравниваем БИС ППЗУ КР556РТ16, имеющую организацию 8кх8 бит, ТТЛШ, с пережигаемыми перемычками, 3 выходных состояния, время выборки 85 нс.
Изобразить логическую структуру БИС. Рассчитать время считывания всей информации, полагая время установки адреса равным времени считывания. Рассчитать объём записи текстовой информации, учитывая, что в странице книжного текста 48 строк по 60 знаков.
Рис.10.13
| Номер слова | Выходные сигналы Q |
| |||||||||
|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |||
| 0 |
| Адреса A0..A12 | |||||||||
| 1 |
| ||||||||||
| 2 |
| ||||||||||
| .. |
| ||||||||||
| 213=8192 |
| ||||||||||
Объём максимальной информации в ППЗУ 8кх8=64 кбит=65436 бит
Объём информации текста 48 строк на 60 знаков 48х60х8=23040 бит
1знак – 8разрядов.
Время выборки текстовой информации из ППЗУ t=23040х85*10-9=0,002с.
Информация на перфоленте. Запись восьмидорожечная, скорость считывания 200 строк/с.
Расстояние между строками 2,5 мм. Рассчитать длину перфоленты, необходимую для записи аналогичной информации. Рассчитать время считывания всей информации.
Рис.10.14
Длина перфоленты 48х60х2,5мм=72000мм=72м
Время считывания t=2880/200=14c.
Задача 7.2

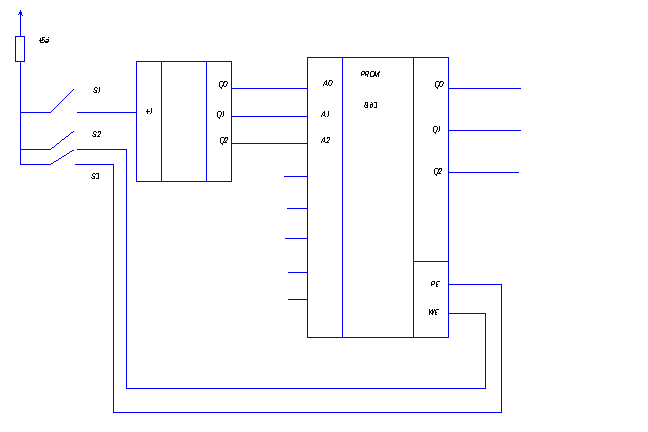

Выполнить схему, обеспечивающую выдачу по текстовым импульсам последовательность сигналов: 000, 001, 011, 010, 110, 111, 101, 100, используемых для управления отдельными рабочими органами автомата. Схему строить на основе двоичного счетчика с естественным порядком счета и ППЗУ, используемого в качестве кодопреобразователя.
Изобразить схему. Указать необходимую организацию ППЗУ. Записать таблицу истинности. На логической структуре указать сохраняемые перемычки. Записать логические уравнения запрограммированного ППЗУ. Какими логическими уравнениями описывалось выбранное ППЗУ до программирования? Как изменяются уравнения в результате управления?
|
| Десятичное число | Двоичный код | Код управления автоматом | ||
| А0 | 0 | 000 | 000 | ||
| А1 | 1 | 001 | 001 | ||
| А2 | 2 | 010 | 011 | ||
| А3 | 3 | 011 | 010 | ||
| А4 | 4 | 100 | 110 | ||
| А5 | 5 | 101 | 111 | ||
| А6 | 6 | 110 | 101 | ||
| А7 | 7 | 111 | 100 | ||
|
|
|
| a2 | a1 | a0 |
ЗУ>8х3=24бит
Матрица 8*3
|
| Q2 | Q1 | Q0 |
| 0 |
|
|
|
| 1 |
|
| 1 |
| 2 |
| 1 | 1 |
| 3 |
| 1 |
|
| 4 | 1 | 1 |
|
| 5 | 1 | 1 | 1 |
| 6 | 1 |
| 1 |
| 7 | 1 |
|
|
Рис.10.15
Задача7.3

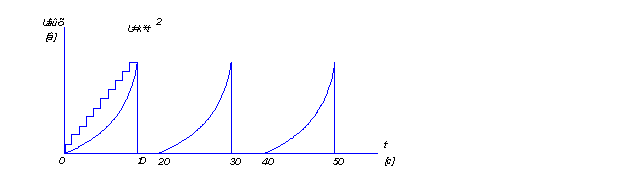

Записать в ПЗУ программу, обеспечивающую получение чисел У=Х2, в пределах Х от 0 до 64. Допустимая дискретность выходного сигнала отвечает дискретности входного 1/64.
К решению задачи:
1. Получение 64 значений входного сигнала требует 6 входов блока ППЗУ, т.к. 64=26
2.Максимальное значение выходного сигнала 632=396910=r 8116=1111100000012 . Размещение такого сигнала требует 12разрядов.

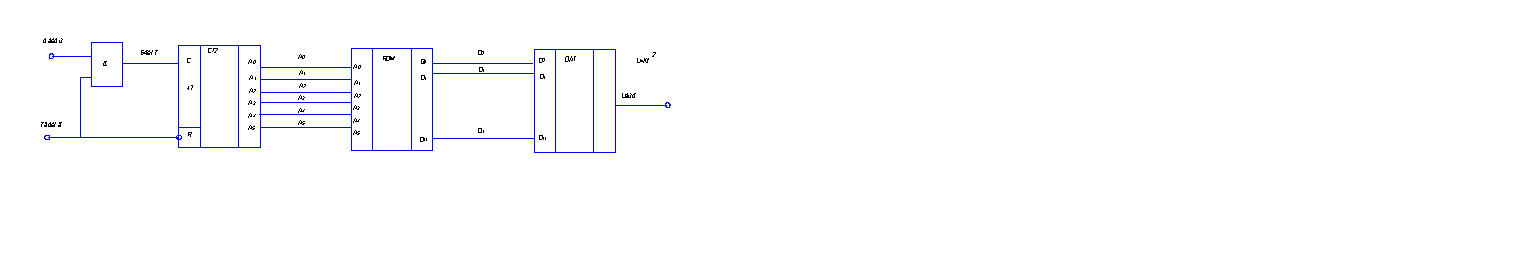

3. Выполняем блок памяти на трех ППЗУ с организацией каждого 64х4 бита. Изобразить схему включения ППЗУ.
4. X10 Y10=102=100
X16 Y16=162=256
Рис.10.16
| Номер слова | Входные адреса | Выходные сигналы | ||||||||||||||||||
| A0 | A1 | A2 | A3 | A4 | A5 | Q0 | Q1 | Q2 | Q3 | Q4 | Q5 | Q6 | Q7 | Q8 | Q9 | Q10 | Q11 | Q12 | ||
| 0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 10 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |
| : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| |
| 16 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 0 | |
Рис. 10.17 Рис.10.18
| Номер слова | Входные адреса | Выходные сигналы | |||||||||||||||||
| A0 | A1 | A2 | A3 | A4 | A5 | D0 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | D9 | D10 | D11 | D12 | |
| 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| : |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 64 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
