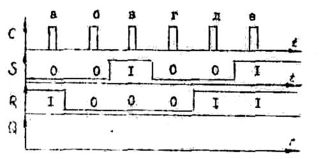

Построить график изменения сигнала на прямом выходе триггера Q для заданной последовательности изменения входных сигналов S и R в соответствии с временной диаграммой (рис.4.30). Представить графическое обозначение исследованного триггера.
рис.4.30

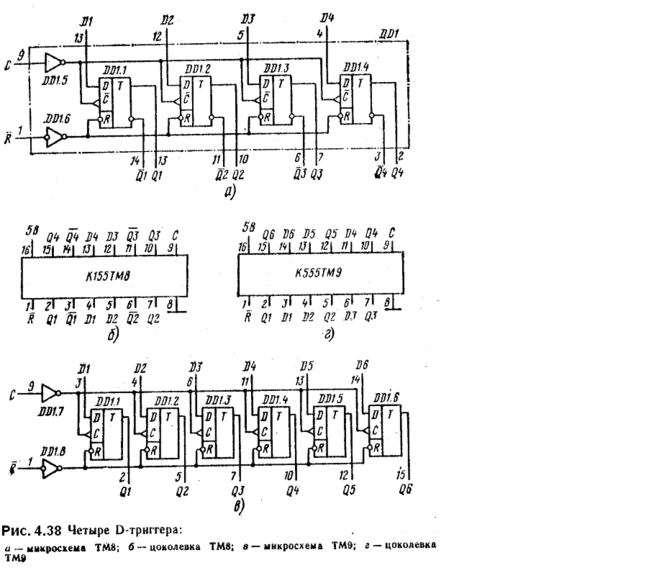

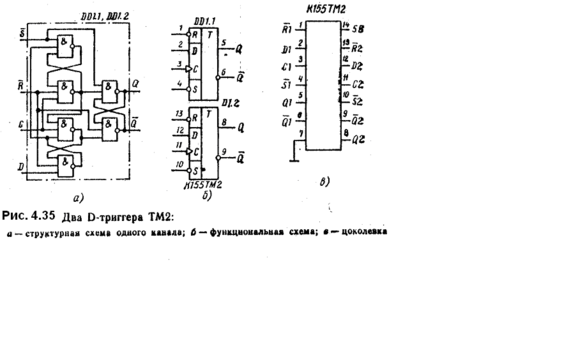

Синхронный D-триггер.
Задание 9.
Исследовать экспериментально закон функционирования (режим работы) синхронного D-триггера на элементах И-НЕ и составить таблицу его переходов. Для этого необходимо:
а) установить кассету "Триггеры 2". в лабораторный стенд;
б) подключить исследуемый триггер к источнику питания;
в)устанавливая требуемое состояние входа D триггера и подавая синхроимпульс на вход С, определить по светодиодам VD4 и VD5 состояние выходов триггера, и результаты занести в табл. 7 отчета.
Таблица 7.
Задание 10.

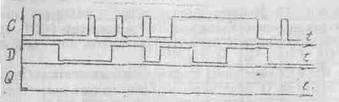

Построить график изменения сигнала на прямом выходе триггера Q для заданной последовательности изменения входных сигналов D и С в соответствии с временной диаграммой (рис.4.31).
рис. 4.31
Двухступенчатый RS-триггер
Задание 11.
Исследовать экспериментально закон функционирования двухступенчатого RS-триггера на элементах И-НЕ и составить его таблицу переходов. Для этого необходимо:
а) установить кассету "Триггеры 2" в лабораторный стенд;
б) подключить исследуемый триггер к источнику питания;
| Режим работы | Входы | Выходы | |||||
| S(A) | R(B) | C | Qt |
| Qt+1 |
| |
| Установка в состояние 0 | 0 | I | |||||
| 0 | I | ||||||
| Хранение | 0 | 0 | |||||
| 0 | 0 | ||||||
| Установка в состояние 1 | 1 | 0 | |||||
| 1 | 0 | ||||||
| Хранение | 0 | 0 | |||||
| 0 | 0 | ||||||
| Запрещенное состояние | 1 | 1 | |||||
| 1 | 1 | ||||||
Таблица 8.
Задание 12.
Записать в отчет вывод о появлении информации на выходе ведущего триггера (VDб) и ведомого (VD8). Появление информации оценивать относительно фронта или среза синхроимпульса.
Задание 13.

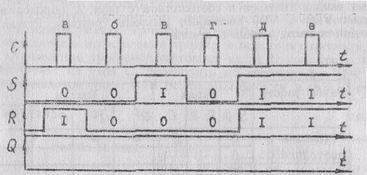

Построить график изменения сигнала на прямом выходе триггера Q для заданной последовательности изменения входных сигналов S и R в соответствии с временной диаграммой (рис 4.32). Представить графическое обозначение исследованного триггера.
Рис. 4.32.

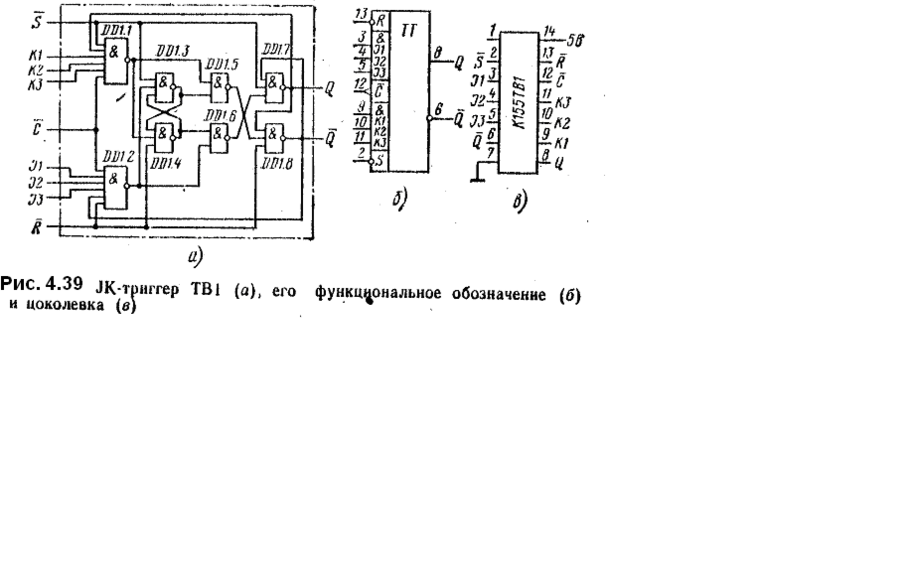

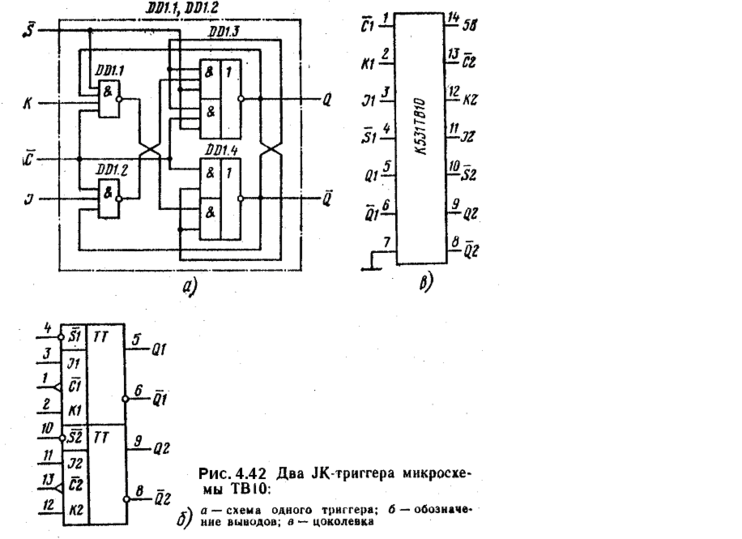

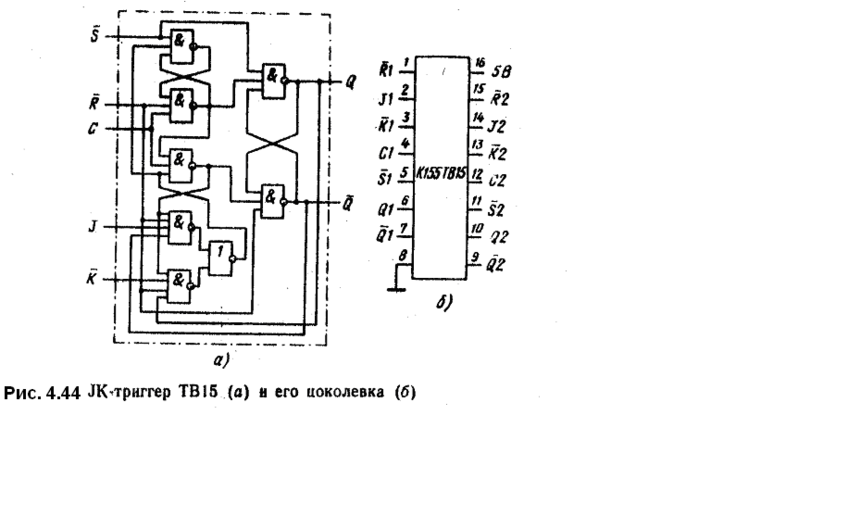

Универсальный JK -триггер
Задание 14.
Исследовать экспериментально закон функционирования универсального JK-триггера и составить его таблицу переходов. Для этого необходимо:
а) установить кассету "Триггеры 2" и лабораторный стенд;
б) подключить исследуемый триггер к источнику питания;
в) устанавливая требуемые комбинации логических нулей и единиц на входах триггера в соответствии с табл. 9, определить по светодиодам VD10 и VD11 состояние выходов триггера. Результаты исследований занести в табл. 9 отчета.
Таблица 9
| Режим работы | Входы &ОДЫ | Выходы ВЫХОД! 1 | |||||
| J(A) | K(В) | С |
|
|
|
| |
| Установка в состояние 0. | 0 | I | Г | * | * | ||
| 0 | I | L | |||||
| Установка в состояние I | I | 0 | Г | ||||
| I | 0 | L | |||||
| Хранение | 0 | 0 | Г | ||||
| 0 | 0 | L | |||||
| Переключение | I | I | Г | ||||
| I | I | L | . | ||||
Задание 15. Построить график изменения сигнала на прямом выходе триггера Q для заданной последовательности изменения входных сигналов J и К в соответствии с временной диаграммой (рис. 4.33). Представить графическое обозначение исследованного триггера.
Рис.4.33
СОДЕРЖАНИЕ ОТЧЕТА
Отчет составляется индивидуально каждым студентом и должен содержать:
1) титульный лист с названием работы, фамилией и инициалами исполнителя, индексом группы и датой выполнения:
2) графическое изображение всех исследуемых устройств, вычерченных с помощью чертежных инструментов;
3) таблицы, временные диаграммы и выводы в соответствии с заданиями.
.
