16 баллов

РК №1

Студентка группы МТ11-71

Колесник В.Л.

1. САУ на основе механического кулачкового командоаппарата. Преимущества и недостатки. Способы описания работы.

2. Назначение транзисторных оптопар с выводом от базы фототранзистора.

Ответ:

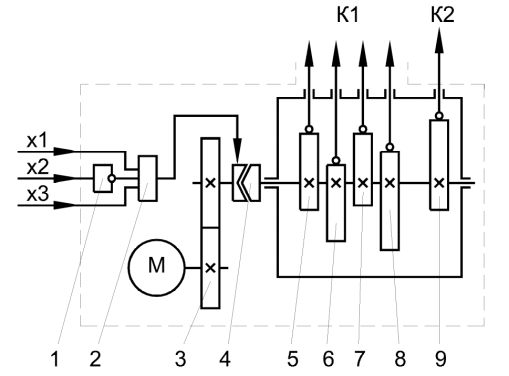

1. САУ с механическим командоаппаратом состоит из электродвигателя М, который через пару сменных шестерен передает вращения на распределительный вал, несущий кулачки, служащие приводом руки манипулятора. Вращение от двигателя на распределительный вал с кулачками передается через однообороную муфту. Кулачки перемещают манипулятор в горизонтальном и вертикальном направлении, а также поворачивают его.

Преимуществами САУ с механическим командоаппаратом является их надежность и простота.

Основной недостаток САУ данного типа – сложность его переналадки, которая заключается в разработке, изготовлении и установки на распределительный вал новых кулачков. Также сложны в реализации механизмы, передающие движения от профиля кулачка к органам робота.

2. Транзисторная оптопара выполняется с фотоприемным элементом на основе фототранзистора. В оптопарах используются фототранзисторы со структурой n-p-n на основе кремния. Излучателями служат диоды на тройном соединении. Излучательный диод расположен так, что большая часть света направляется на базовую область фототранзистора. Так же как и в других оптопарах, излучатель и приемник изолированы друг от друга оптически прозрачной средой.

Транзисторные оптопары применятся в аналоговых и ключевых коммутаторах сигналов, схемах согласования датчиков с измерительными блоками, гальванической развязки в линях связи, оптоэлектронных реле, коммутирующих большие токи.
