16 баллов.

Хриченко Вячеслав МТ11-71

РК Модуль1. САУ

Вариант 13.

1. Вопрос: Способы защиты от ЭДС самоиндукции при коммутации индуктивных нагрузок

Ответ: Для защиты от ЭДС самоиндукции применяют:

• обратно включенные диоды параллельно выходным контактам реле. Мощность таких защитных диодов рассчитывается исходя из электромагнитной энергии W, накапливаемой в катушке

• шунтирование обмотки встречно-последовательным включением диода и стабилитрона. (Шунтирование обмотки нейтрального реле только диодом подавляет ЭДС самоиндукции, но боле, чем в 2 раза увеличивает время возврата контактов реле, что удлиняет время горения дуги в дуговых режимах коммутации, снижая тем самым ресурс реле.)

2. Вывод формулы суммирующего усилителя с использованием основных правил расчета схем на идеальных операционных усилителях.

Ответ: Два основных правила расчета схем на идеальных ОУ:

I. Выход операционного усилителя стремится к тому, чтобы дифференциальное напряжение (разность между напряжением на инвертирующем и неинвертирующем входах) было равно нулю.
II. Входы ОУ не потребляют тока.

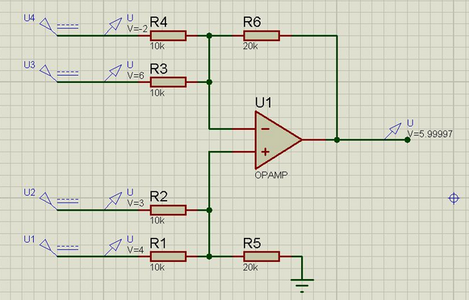

Суммирующий усилитель(схема)

В данном случае напряжение на выходе находится следующим образом:

, таким образом,
