Московский Государственный Университет им. Н.Э. Баумана

Рубежный контроль №1

по курсу:

"САУ"

Вопрос № 23

Выполнил:

Жучков С.Д.

Проверил:

16 баллов Рябов В.Т.

Группа:

МТ11-72

Москва, 2015

Вопрос №1

САУ на однокристальных микроконтроллерах. Способы описания работы. Преимущества и недостатки по сравнению с системами на универсальных микропроцессорах.

Ответ:

Типовой однокристальный микроконтроллер в одной БИС содержит вычислительное ядро, тактовый генератор, память программ и данных, программируемые таймеры, приемопередатчик по последовательному каналу, средства формирования и поддержки внешних шин и программируемые порты для контроля и управления объектом.

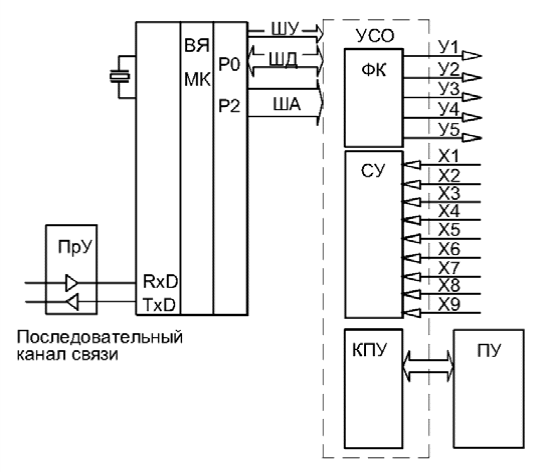

Сигналы с датчиков приходят в порт Р0, с порта Р1 снимаются сигналы на формирователь команд ФК, к порту Р2 подключен пульт управления, а микроконтроллер осуществляет его анализ и индикацию. К входам С1 и С2 подключен кварцевый резонатор, обеспечивающий стабильную работу внутреннего тактового генератора.

Преимущество:

• стоимость системы на порядок меньше при одновременном

увеличении надежности.

• Однокристальные МК имеют чрезвычайно большую область применения, поэтому их разнообразие весьма широко.

Недостатки:

• Возможности структорной схемы намного скомнее, чем у микро-ЭВМ на универсальном микропроцессоре.

Вопрос № 2

Топология и работа биполярного транзистора, ключи на биполярных транзисторах, преимущества и недостатки.

Ответ:

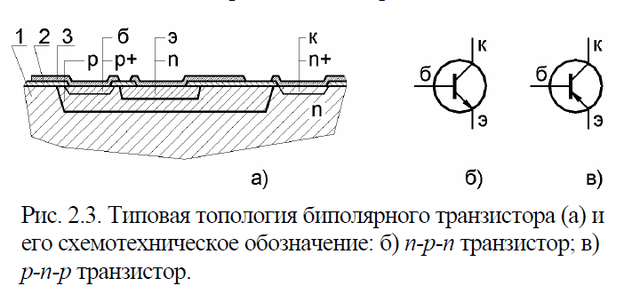

Типовая топология биполярного транзистора приведена на рис.2.3, а). На поверхности кремниевой пластины 1 сформирована n-область, являющаяся коллектором, на ней – р-область, являющаяся базой. Внутри базы полупроводник снова перелегирован в n-область. Это эмиттер транзистора. Пластина окислена (слой 2) и на окисел нанесены токо-

проводящие дорожки 3 (обычно алюминий) толщиной порядка микрометра. В зоне базы

и коллектора для получения надежного омического контакта с алюминием полупроводник дополнительно подлегирован (области p+ и n+). На рис.2.2, б) приведено схемотехническое обозначение биполярного n-p-n транзистора, на рис. 2.2, в) - p-n-p транзистора.

В системах управления транзисторы, как отдельные компоненты, используют в основном в ключах, которые бывают или полностью закрыты, или полностью открыты, т.е., в состоянии насыщения. На рис.2.4 показан типовой ключ на биполярном транзисторе, включающий некоторую индуктивную нагрузку R_h, например, катушку электромагнитного клапана.

Достоинства:

При напряжении на нагрузке в 24 В, КПД ключа на биполярном транзисторе в состоя-

нии насыщения реально составляет величину более 96%. При увеличении напряжения питания нагрузки КПД еще более возрастает.

Недостатки:

1. Большие токи базы.

2. Заметные динамические потери при переключениях.

3. Неустойчивое тепловое равновесие.
