Световой индикатор телефонных звонков

Иногда возникает необходимость световой индикации поступающих теле­фонных звонков. Индикатор может потребоваться в ситуациях, когда по ка­ким-то причинам вызывное устройство телефонного аппарата отключено или убавлена его громкость; телефонным аппаратом пользуются люди с ослаб­ленным слухом; аппарат установлен в шумном помещении, например, в ав­томобильном гараже, заводском цеху и в других подходящих случаях.

От других аналогичных устройств конструкцию отличает то, что для индика­ции могут использоваться несколько ламп накаливания, рассчитанных на на­пряжение 220 В. Устройство позволяет в случае аварии избегать выхода из строя абонентских телефонных аппаратов, линий связи и оборудования АТС.

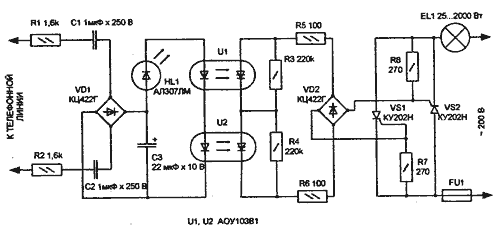

Схема устройства показана на рис. 1.

Рис. 1. Электрическая схема индикатора телефонных звонков

Для изоляции входной части устройства от силового узла используются ти-ристорные оптроны U1 и U2, которые обеспечивают надежную развязку от сетевого напряжения.

Принцип действия устройства
При поступлении вызывного сигнала переменное напряжение через ограни­чительные резисторы Rl, R2 и конденсаторы CI, С2 поступает для выпрям­ления на диодный мост VD1. Выпрямленное напряжение фильтруется кон­денсатором СЗ. В качестве нагрузки к выходу диодного моста VD1 последо­вательно подключены светодиод HL1 и излучающие диоды оптронов U1 hU2.

Когда поступает вызывной сигнал, тиристорные части оптронов открывают­ся, через диодный мост VD2 и управляющие электроды тиристоров VS1, VS2 начинает протекать ток, достаточный для того, чтобы тиристоры открылись, что будет сопровождаться зажиганием лампы EL1.

Номиналы элементов подобраны таким образом, чтобы при вызывном сигна­ле лампа светилась, незначительно мерцая, почти полным накалом, а при на­боре номера следовали короткие вспышки примерно вполовину мощности. Такой режим не создает неудобств при пользовании телефонным аппаратом.

При необходимости полностью исключить мерцание лампы во время набора номера можно установить в телефонный аппарат дополнительный выключа­тель, который бы отключал световой сигнализатор от телефонной линии при поднятии трубки. Конденсатор СЗ предотвращает случайные вспышки лампы при коротких импульсных помехах в телефонной линии.

О деталях
Резисторы можно применить типов МЛТ, С2-23. Конденсаторы CI, С2 — К73-11, К73-17, К73-29, СЗ— К50-35. Малогабаритные диодные мосты КЦ422Г можно заменить на КЦ407А или выпрямительными диодами серий КД209, КД258 (с индексами Б—Д), КД105 (Б—Г). Тиристорные оптроны АОУ103В можно заменить на ЗОУ103 с индексами А—В или АОУ103Б. Оп-трон ЗОУ103Г, по справочным данным, выдерживает выходное обратное на­пряжение до 400 В. При его применении два оптрона можно заменить одним, в этом случае выравнивающие напряжение резисторы R3 и R4 не нужны.

В устройстве можно применить тиристоры серии КУ202 с индексами К, Л, М, а при мощности ламп накаливания не более 400 Вт—КУ201 Л. Устанавливать тиристоры на теплоотводы не требуется.

Предохранитель FU1 выбирают на ток, примерно вдвое больший, чем по­требляют лампы. Например, если в качестве нагрузки будет подключена одна лампа на 200 Вт, то предохранитель должен быть рассчитан на 2 А.

Налаживание
Правильно собранный из исправных деталей индикатор звонков начинает работать сразу. К телефонной линии следует подключать не более одного ин­дикатора. При необходимости можно подключить к устройству несколько ламп накаливания, разместив их в разных помещениях.
