Регулятор мощности с обратной связью

Часто необходимо понизить частоту вращения электродрели или иного электроинструмента с коллекторным двигателем переменного тока. Предлагаемая схема обеспечивает регулирование с обратной связью по току коллекторного двигателя переменного тока, благодаря чему при увеличении нагрузки соответственно увеличивается крутящий момент на валу.

Регулятор, приведенный на рисунке, состоит из силового ключа на тринисторе VS1, выпрямительных вентилей VD1, VD2 и переменного резистора R2 в цепи управления. На выходе предусмотрен выпрямительный мост. Все элементы регулятора смонтированы на плате навесным монтажом и закрыты ударопрочным корпусом. Перегрева тринистора не наблюдалось, поэтому он установлен на монтажной стойке без теплоотвода.

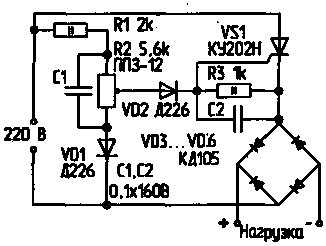

Puc.1 - Принципиальная схема регулятора мощности с обратной связью.

Некоторую трудность представляет механический узел, передающий усилие от педали на ось потенциометра, но это преодолимо, если применить зубчатый сектор и шестерню.

Характерная черта работы регулятора — его обратная связь по нагрузке. При увеличении нагрузки увеличивается крутящий момент на валу двигателя. Благодаря этому машина легко проходит утолщения в виде швов, работает более плавно. Искрения на коллекторе не наблюдалось.

При использовании регулятора для более мощных двигателей необходимо подобрать по току выпрямительный мост и тринистор установить на радиатор.

Литература

1. Бастанов В.Г. 300 практических советов.— 1989.
2. Радио.— 1990.— N1.
3. Радиолюбитель. — 1996. —N12. РАДИОЛЮБИТЕЛЬ 12/97, с.21.

Автор: И.СЕМЕНОВ
