Сторожевое устройство на микросхеме K176ЛА7

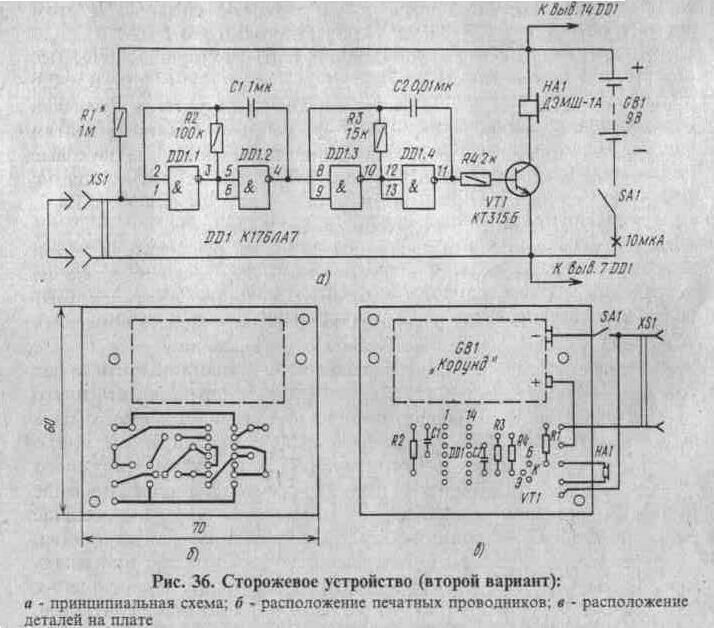

На рис. 36,а приведена схема второго варианта сторожевого устройства, которое обладает еще большей экономичностью: потребляемый в дежурном режиме ток не превышает 10 мкА, т. е. срок службы батареи питания определяется в основном ее саморазрядом. Это оказалось возможным благодаря применению высокоэкономичной микросхемы серии К176.

Работа этого сторожевого устройства, как и предыдущего. основана на выдаче тревожного сигнала при обрыве провода. которым окружают охраняемый объект. Этот охранный шлейф через двухконтактное гнездо XS1 включен между общим проводом питания и одним из входов логического элемента DD1.1. Вместе с логическим элементом DD1.2, резистором R2 и конденсатором С1 он образует генератор импульсов с частотой 2...3 Гц, а на элементах DD1.3, DD1.4, R3 и С2 собран генератор импульсов звуковой частоты (около 800 Гц). Транзистор VT1 выполняет роль усилителя мощности.

Пока шлейф не поврежден, генераторы не работают, так как на выводе 1 микросхемы присутствует напряжение низкого уровня. При обрыве охранного шлейфа начинают работать оба генератора и в телефоне НА1 слышны прерывистые звуковые сигналы. В этом режиме устройство потребляет от батареи ток около 5 мА.

Транзистор VT1 может быть любым из серий КТ312, КТ315. КТ3117, КТ503; конденсаторы С1, С2 - типа КМ-6 или К10-23;

Резисторы - МЛТ-0,25. В качестве звукового излучателя применен микрофонный капсюль ДЭМШ-1А с сопротивлением обмотки постоянному току 180 Ом. Можно использовать и другие звуковые излучатели, имеющие достаточную громкость и сопротивление не менее 100 Ом. Выключатель питания SA1 - типа "тумблер" (ТП1-2. МТ1-1 и др.). Батарея GB1 - "Крона-ВЦ" или "Корунд".

Все детали сторожевого устройства, кроме выключателя SA1 и звукового излучателя НА1, смонтированы на печатной плате из фольгированного стеклотекстолита (рис. Зб,б,в). Батарея GB1 укреплена с помощью хомутика из жести. Плату можно поместить в любой корпус, например в пластмассовую мыльницу.

Если устройство собрано из исправных деталей и в монтаже нет ошибок, то оно начнет работать сразу. Однако может оказаться, что при обрыве провода звуковой сигнал не подается. Это может быть в том случае, если длина провода шлейфа велика и он плохо изолирован от различных токопроводящих предметов (влажного дерева, земли и пр.). При этом следует уменьшить сопротивление резистора R1; однако необходимо помнить, что чем меньше сопротивление этого резистора, тем хуже экономичность устройства.
