Индикатор занятости телефонной линии на микросхеме

Среди множества разнообразных схем, которые были изучены на практике, очень мало индикаторов соответствуют определению "простых" и "эффектив­ных".

Одно из таких устройств — индикатор занятости ТЛ — собирается на микросхеме LTC1540. Эта микросхема представляет собой компаратор, имеющий очень высокую чувствительность по входу и управляющий нагруз­кой в виде светодиодного индикатора.

Напряжение питания микросхемы 3-20 В, а потребляемый ток очень мал — порядка единиц микроампер. Благо­даря таким параметрам микросхема LTC1540 практически не нагружает те­лефонную линию. На рис. 1 представлена электрическая схема индикатора занятости линии.

Принцип работы схемы
Напряжение питания поступает от телефонной линии. Резистор Rl ограничи­вает ток питания микросхемы после выпрямительного моста VD1—VD4. Ок­сидный конденсатор С1 сглаживает пульсации напряжения. При "свободной" линии напряжение в ТЛ имеет постоянный вид тока и находится в диапазоне 60—100 В. Если у абонента снята трубка, то напряжение в ТЛ падает до 3— 10 В. Эта особенность ТЛ и используется в устройстве "индикатора".

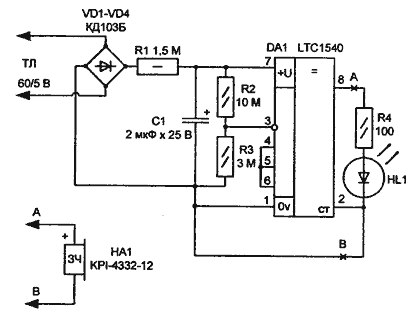

Рис. 1 Электрическая схема индикатора занятости телефонной линии

Пока напряжение в ТЛ более 20 В (этот порог чувствительности устанавливается делителем на резисторах R2, R3), на выходе микросхемы (вывод 8 DA1) присутствует низкий уровень и светодиод HL1 не светится. Если напряжение в средней точки резистивного делителя ниже +20 В (относительно "-*' питания, т. е. точки "В"), на выходе микросхемы появляется высокий уровень и светодиод HL1 начинает светиться. На схеме намеренно не указан тип светодиодного индикатора, т. к. в качестве HL1 возможно применение прак­тически любого светодиода с током 5...20мА. Оптимальные результаты достигаются при применении "мигающего" светодиода, например L-36B, L-816BRSC-B и аналогичных.

Индикатор HL1 и ограничительный резистор R4 можно заменить пьезоэлек­трическим капсюлем-генератором 34, например FMQ-20I5B, FY-14A или аналогичным. Если применить показанный внизу рисунка капсюль НА1 KPI-4332-12, звук индикатора будет прерывистым, что еще более привлечет вни­мание, если устройство используется в качестве сигнализатора "прослушки" линии.

Налаживание
При подключении капсюля следует соблюдать полярность так, как показано на рисунке.
Полярность подключения к ТЛ не принципиальна. Устройство в налажива­нии не нуждается.

О деталях
Вместо диодов VD1—VD4 применяют КД105, КД103, Д220 с любым буквен­ным индексом или готовые диодные сборки, например КЦ402, КЦ405, КЦ407, КЦ410 с любым буквенным индексом.

Кроме рассмотренного варианта, данный электронный узел и в частности микросхему LTC1540 применяют в других устройствах, например, в пара­метрических сигнализаторах различного назначения, где требуется высокое входное сопротивление, малый ток потребления и чувствительный порог срабатывания (переключения) микросхемы-компаратора, гистерезис которого находится в пределах всего 0,3—0,5 В.
