ABSTRACT
The thesis project is devoted to the topical issues related to increasing the reliability of traction rolling stock. In solving this problem has been applied a mathematical apparatus, as factor analysis and its basic tools. The analysis of operating conditions and maintenance of traction transmission of electric locomotive EP-1 revealed more vulnerable parts and nodes. In addition, a study was carried out aimed at reducing the harmful dynamic moment.
СОДЕРЖАНИЕ
| ВВЕДЕНИЕ……………………………………………………………… | 7 |
| 1 АНАЛИЗ НЕИСПРАВНОСТЕЙ КОЛЕСНО-МОТОРНОГО БЛОКА ЭЛЕКТРОВОЗОВ ПАРКА ЭКСПЛУАТАЦИОННОГО ЛОКОМОТИВНОГО ДЕПО ХАБАРОВСК-2……………………… | 8 |
| 1.1 Анализ неплановых ремонтов за 2014 год……………………….. | 8 |
| 1.2 Анализ неплановых ремонтов за 2015 год……………………….. | 13 |
| 1.3 Анализ неплановых ремонтов за 2016 год……………………….. | 17 |
| 1.4 Сравнительный анализ неплановых ремонтов за период с 2014 по 2016 год…………………………………………………………………. | 22 |
| 2 АНАЛИЗ КОНСТРУКЦИИ КОЛЕСНО-РЕДУКТОРНОГО БЛОКА ЭЛЕКТРОВОЗА ЭП1………………………………………… | 28 |
| 2.1 Колесная пара………………………………………………………. | 30 |
| 2.1.1 Блок зубчатого колеса…………………………………………… | 32 |
| 2.2 Тяговый привод…………………………………………………….. | 33 |
| 2.3 Тяговый редуктор…………………………………………………... | 34 |
| 2.4 Подвеска тягового редуктора……………………………………… | 37 |
| 2.5 Механизм передаточный…………………………………………… | 39 |
| 3 КРИТЕРИИ ДИНАМИЧЕСКОГО СОВЕРШЕНСТВА ТЯГОВОГО ПРИВОДА………………………………………………… | 40 |
| 3.1 Условия работы тяговых передач………………………………….. | 40 |
| 3.2 Требования, предъявляемые к тяговым передачам……………….. | 41 |
| 3.3 Критерии оценки динамических свойств тяговых приводов…….. | 42 |
| 3.4 Классификация привода с опорно-осевым подвешиванием редуктора и опорно-рамным подвешиванием тягового электродвигателя | 44 |
| 4 СПОСОБЫ СНИЖЕНИЯ ДИНАМИЧЕСКОГО МОМЕНТА…… | 49 |
| 5 ДИНАМИЧЕСКАЯ МОДЕЛЬ ПРИВОДА ВТОРОГО КЛАССА… | 53 |
| 5.1 Расчётная схема динамической модели тягового привода второго класса………………………………………………………………………... | 53 |
| 5.2 Уравнения колебаний динамической модели привода 2 класса…... | 56 |
| 5.2.1 Уравнение угловых колебаний редуктора……………………. | 56 |
| 5.2.2 Уравнение подпрыгивания редуктора………………………… | 59 |
| 5.2.3 Уравнение угловых колебаний якоря…………………………. | 61 |
| 5.3 Программа для расчета АЧХ динамической модели привода второго класса……………………………………………………………… | 64 |
| 6 ПРЕДЛОЖЕНИЯ ПО МОДЕРНИЗАЦИИ ПОДВЕСКИ………….. | 82 |
| 7 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ РЕМОНТА МЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ В ОБЪЕМЕ ТР-3………… | 84 |
| 7.1 Стоимость основных запасных частей и материалов………………. | 85 |
| 7.2 Расчет заработной платы производственных рабочих……………... | 86 |
| 7.2.1 Расчет общего времени ремонта……………………………….. | 86 |
| 7.2.2. Расчет часовой заработной платы……………………………... | 89 |
| 7.3 Затраты по технике безопасности и производственной санитарии... | 91 |
| 7.4 Отчисления на социальные нужды…………………………………... | 92 |
| 7.5 Затраты по технике безопасности и производственной санитарии при обновленных ценах…………………………………………………….. | 95 |
| 7.6 Отчисления на социальные нужды при обновленных ценах………. | 95 |
| 8 ОБЕСПЕЧЕНИЕ ОХРАНЫ ТРУДА ПРИ РЕМОНТЕ МЕХАНИЧЕСКОГО ОБОРУДОВАНИЯ ПО ЦИКЛУ ТР-3………... | 98 |
| 8.1 Общие требования охраны труда…………………………………….. | 98 |
| 8.2 Обеспечение охраны труда перед началом работы…………………. | 102 |
| 8.3 Обеспечение охраны труда во время работы………………………... | 105 |
| ЗАКЛЮЧЕНИЕ…………………………………………………………….. | 112 |
| Список использованных источников……………….…………………… | 114 |
| Уменьшенные копии демонстрационных листов……………………… | 116 |
ВВЕДЕНИЕ
Тяговая передача локомотива – есть непростой узел, работающий в сложных условиях, которые значительно отличаются от условий работы других транспортных средств.
В настоящее время существует проблема недостаточно богатой теоретический базы проработки вопроса выбора параметров и схем тяговых передач, которые могли бы обеспечить создание универсального в эксплуатации тягового привода.
За последние годы заметны значительные изменения в конструкции тягового привода и подвижного состава в целом. Связано это, в первую очередь, с очевидным ростом скоростей перемещения тягового подвижного состава и увеличением массы поездов. Согласно вышеизложенному, перед инженерами стоит задача – понимания характера работы в новых условиях, причин выхода из строя основных конструкций механической части, особенностей нагружения этих узлов, с целью оптимизировать характеристики применяемые к тяговой передачи электровоза.
Так для исследования колесно-редукторного блока электровоза ЭП1, а конкретно возможности исследовать методы снижения динамического момента в тяговой передаче путем модернизации подвески редуктора, будет использоваться программное обеспечение Maple, в котором необходимо создать динамическую модель привода второго класса, оценить динамические свойства данного привода посредством построения амплитудной частотной характеристики, исследовать один из методов снижения динамического момента, а именно изменить конструктивно подвеску резинового амортизатора подвески тягового редуктора и предложить варианты по модернизации системы подвески редуктора электровоза ЭП1.
1 АНАЛИЗ НЕИСПРАВНОСТЕЙ КОЛЕСНО-МОТОРНОГО БЛОКА ЭЛЕКТРОВОЗОВ ПАРКА ЭКСПЛУАТАЦИОННОГО ЛОКОМОТИВНОГО ДЕПО ХАБАРОВСК-2
Согласно информации, полученной в сервисном локомотивном депо «Дальневосточное», за период с 2014 по 2016 год, был выполнен анализ межпоездных (неплановых) ремонтов. Основными узлами КМБ являются: моторно-осевые подшипники (МОП), тяговые электродвигатели (ТЭД), и косозубые передачи (КЗП). Большой процент локомотивов, зашедших на неплановый ремонт в СЛД-91 Дальневосточное, имеет неисправности именно по узлам колесно-моторного блока.
1.1 Анализ неплановых ремонтов за 2014 год
Неплановые ремонты тяговых электродвигателей за 2014 год представлены в таблице 1.1.
Таблица 1.1 – Количество неплановых ремонтов ТЭД за 2014 год
| Месяц | Количество неплановых ремонтов, ед. |
| Январь | 0 |
| Февраль | 5 |
| Март | 2 |
| Апрель | 7 |
| Май | 5 |
| Июнь | 0 |
| Июль | 0 |
| Август | 2 |
| Сентябрь | 9 |
| Октябрь | 5 |
| Ноябрь | 7 |
| Декабрь | 9 |

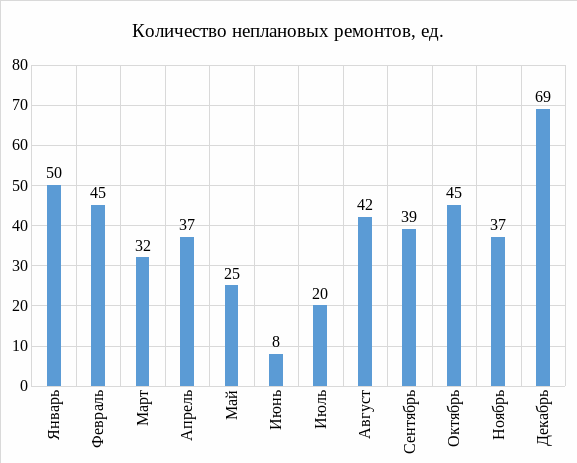

Диаграмма неплановых ремонтов ТЭД в сервисном локомотивном депо «Дальневосточное» за период 2014 года представлена на рисунке 1.1.
Рисунок 1.1 – Диаграмма неплановых ремонтов ТЭД в сервисном локомотивном депо «Дальневосточное» за период 2014 года
Анализируя диаграмму видно, что наибольшее количество неплановых ремонтов приходится на декабрь месяц (69 случаев), а наименьшее приходится на июнь месяц (8 случаев).
Неплановые ремонты моторно-осевых подшипников (МОП) за 2014 год представлены в таблице 1.2.
Таблица 1.2 – Количество неплановых ремонтов моторно-осевых подшипников (МОП) за 2014 год
| Месяц | Количество неплановых ремонтов, ед. |
| Январь | 5 |
| Февраль | 7 |
| Март | 6 |
| Апрель | 1 |
| Май | 2 |
| Июнь | 1 |
| Июль | 4 |
| Август | 6 |
| Сентябрь | 11 |
| Октябрь | 8 |
| Ноябрь | 0 |
| Декабрь | 1 |

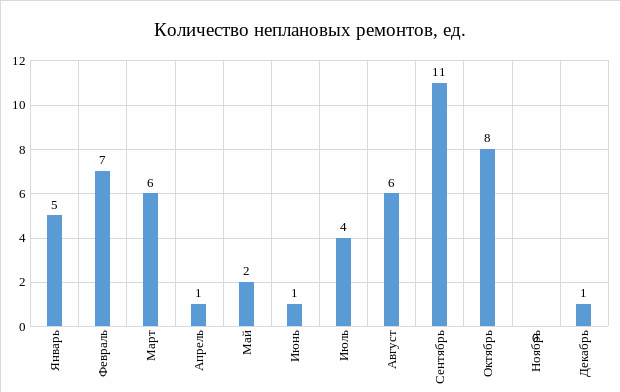

Диаграмма неплановых ремонтов МОП за 2014 год представлена на рисунке 1.2.
Рисунок 1.2 – Диаграмма неплановых ремонтов МОП за 2014 год
Анализируя диаграмму видно, что наибольшее количество неплановых ремонтов МОП приходится на сентябрь месяц (11 случаев), а наименьшее приходится на ноябрь месяц, в котором заходов локомотивов на межпоездной ремонт по неисправности моторно-осевого подшипника не учтено.
Неплановые ремонты кожуха зубчатой передачи (КЗП) за 2014 год представлены в таблице 1.3.
Таблица 1.3 – Количество неплановых ремонтов КЗП за 2014 год
| Месяц | Количество неплановых ремонтов, ед. |
| Январь | 6 |
| Февраль | 18 |
| Март | 12 |
| Апрель | 45 |
| Май | 10 |
| Июнь | 3 |
| Июль | 9 |
| Август | 1 |
| Сентябрь | 4 |
| Октябрь | 2 |
| Ноябрь | 5 |
| Декабрь | 8 |

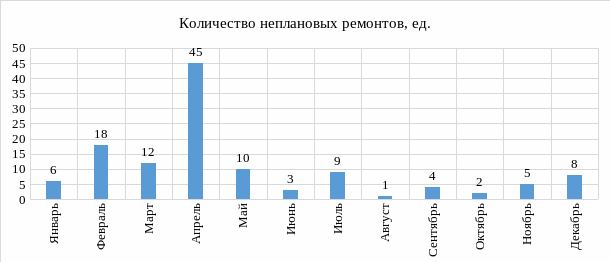

Диаграмма ремонтов КЗП за 2014 год представлена на рисунке 1.3.
