Зимой при низких температурах особое внимание необходимо уделять проверке рельсов в местах сварки и на протяженности 1 м в каждую сторону от них и следить за раскрытием стыковых зазоров. При зазорах, близких к конструктивным, и ожидаемом дальнейшем понижении температуры необходимо затянуть гайки клеммных, закладных и стыковых болтов на концах плетей по 50 м, одну пару уравнительных рельсов заменить на удлиненные и произвести регулировку зазоров.

При температуре воздуха минус 50°С и ниже скорость движения поездов ограничивается до 60 км/ч. [1]

При температуре воздуха более 25⁰С требуется особенно тщательно следить за положением пути в плане, состоянием балластной призмы, подвижками плетей. Заметные отклонения пути в плане на длине 7-15 м, выявленные в период действия высоких температур, превышающих температуру закрепления плети на 15⁰С и более, могут служить признаком начала его выброса. При обнаружении в период действия высоких температур резких углов, коротких неровностей пути в плане следует срочно оградить место неисправности сигналами остановки и после разрядки в плети напряжений немедленно приступить к устранению неисправности.

Разрядка напряжений производится в обеих плетях от места неровности (угла в плане) до ближайшего конца плети. При расстоянии от места неисправности (угол, короткая неровность в плане) до конца плети более 150 м разрядка напряжений производится путем вырезки куска рельса по обеим рельсовым нитям в соответствии с требованиями П.4.1 Приложения 4.

При отклонении пути в плане по обеим рельсовым нитям на 10 мм и более на длине не более 7-15м и превышении температуры рельсовых плетей относительно их температуры закрепления менее чем на 15°С, но при ожидаемом дальнейшем повышении температуры, необходимо ограничить скорость движения поездов до 60 км/ч или менее в зависимости от величины отклонения пути в плане и устранить эти отклонения после разрядки в плетях напряжений на участке 200-300 м. [1]

С наступлением положительных температур рельсов необходимо обеспечить постоянный анализ изменения отступлений пути в плане по данным графических диаграмм путеизмерительных вагонов. При этом в период действия положительных температур рельсов (май-сентябрь) проверка путеизмерительными вагонами должна производиться в дневное время суток. В случаях выявления в период между двумя проходами путеизмерительного вагона увеличенной разности стрел неровностей в плане на 10 мм (на длине до 10 м) и более, необходимо принять меры по снятию продольных сил в рельсовых плетях и определить фактическую температуру их закрепления на участках, где наблюдается интенсивный рост величины отступлений пути в плане. Снятие продольных сил (разрядка напряжений) производится в плетях, где расстояние от их концов до отступления пути в плане не превышает 150 м.

При расстоянии от концов плети до отступления пути в плане более 150 м, если при визуальном осмотре пути не обнаружено грубых нарушений в его содержании (угон плетей, не заполнена балластная призма и т.д.), до наступления разности в 15⁰С между температурой рельса и температурой закрепления плетей устранение отступлений можно выполнить после регулировки напряжений в плетях на участке по 100 м в обе стороны от неровности пути. Регулировка напряжений выполняется по ходу движения поезда. Направление выполнения разрядки температурных напряжений определяется технологией и длиной плети.

В случаях, если разность между температурой закрепления плети и температурой ее перед устранением отступления пути в плане равна 15⁰С и более по обеим рельсовым нитям, за 3-4 м до начала неровности (по ходу движения поездов)на двухпутных участках и по ходу преимущественного движения грузовых поездов на однопутных участках необходимо выполнить разрезку каждой рельсовой нити и отрихтовать путь. Перед разрезкой плетей на каждой рельсовой нити на расстоянии 1,5-2,0 м от места планируемого реза (рисунок 5.1), необходимо нанести риски на рельсах и на шпале, а на расстоянии 50 м от них (по ходу движения поезда) нанести на рельсах и шпалах вторые риски. После разреза и раскрепления 50-метрового участка плети необходимо определить абсолютную величину его удлинения или укорочения.

Рисунок 5.1 Резка плети

Изменения длины 50-метрового участка с точностью до 1 мм определяются по разнице перемещений двух рисок. В это же время производятся замеры температуры рельса (t_р).

Фактическая температура закрепления плети t_зф вычисляется по известной зависимости

t_зф = t_р ± ∆l/l,

где «+» - уменьшение длины 50-метрового участка, а «-» - увеличение;

∆l- изменение длины 50-метрового участка, мм;

 - коэффициент температурного расширения рельсовой стали, равный 0,0000118, 1/⁰С;

l – длина 50-метрового участка в мм;

l = 0,6 мм/⁰С,

Например, при t_р = +45⁰С, ∆l = 18 мм ;

t_зф = +45 – 18/0,6 = 45 – 30 = 15⁰С;

Это значит, что фактическая температура закрепления не соответствует t_опт±5^оС и требуется перезакрепление плети с вводом в оптимальную температуру закрепления.

После определения фактической температуры закрепления результаты проведенных работ актируются.

В акте указываются:

- место проведения работ (км, ПК, длина участка проведения работ по определению фактической температуры закрепления плети);

- расчет фактической температуры закрепления плетей на контролируемом участке.

Акт подписывается руководителем дистанции пути по должности не ниже заместителя начальника дистанции пути, и дорожным мастером и хранится в Журнале учета службы и температурного режима рельсовых плетей.

Данные об изменении температуры закрепления плети заносятся в Журнал учета службы и температурного режима рельсовых плетей. [1]

При выявлении отступлений в содержании балластной призмы, включая ширину плеча от 10 до 15 см, заполнении балластом шпальных ящиков от 25 до 40% на протяжении 5 м и более, но не свыше 10 м до устранения указанных отступлений, скорость движения поездов по указанному участку на период повышения температуры рельсовых плетей относительно температуры их закрепления на 15⁰С и выше, ограничивается до 60 км/ч, а в кривых радиусом 650 м и менее до 40 км/ч.

После пополнения балластной призмы, подтягивания гаек болтов (шурупов) до нормативных значений ограничение скорости движения поездов отменяется. [1]

В случаях, если на участках бесстыкового пути производились работы с разрыхлением балластной призмы (рихтовка, подбивка шпал, замена шпал), на период действия температуры рельсов, превышающей температуру закрепления плети на 15 °С и более, до наработки тоннажа 0,5 млн. т брутто скорость движения поездов должна быть ограничена до 60 км/ч. После стабилизации балластной призмы динамическим стабилизатором пути (ДСП) или пропуска указанного тоннажа ограничение скорости движения поездов отменяется. [1]

5.2 Контроль за угоном плетей и за их температурным режимом

Наблюдения за работой бесстыкового пути начинаются с момента укладки и закрепления плетей. К началу его эксплуатации начальники участков, дорожные мастера, бригадиры пути и контролеры состояния железнодорожного пути(далее – ПК)должны иметь данные о длинах плетей и температурах их закрепления. Эти же данные должны быть записаны в Журналах учета службы и температурного режима рельсовых плетей, а также внесены в Единую корпоративную автоматизированную систему управления инфраструктурой по бесстыковому пути (ЕКАСУИ БП). [1]

Особое внимание работники дистанций пути должны уделять предотвращению угона плетей бесстыкового пути. Угон плетей вызывает изменение температуры их закрепления и может привести к опасным концентрациям в плетях растягивающих или сжимающих усилий. Угон плетей возможен на участках, где прижатие рельсов к основанию ниже допускаемых значений, наличие большого процента дефектных подрельсовых амортизационных прокладок или шпальные ящики заполнены балластом менее, чем на 50% (угон всей рельсошпальной решетки).

С момента закрепления плетей должен быть организован постоянный контроль за усилиями прижатия рельсов к основанию и за продольными подвижками плетей. На наличие угона плетей указывают следы клемм на подошве рельсов, смещение подкладок по шпалам. На наличие угона всей рельсошпальной решетки, а соответственно и плетей, указывает взбугривание или неплотное прилегание балласта к боковым граням шпал, перекоси раскантовка шпал.

Контроль за угоном плетей осуществляется по смещению контрольных сечений рельсовой плети относительно «маячных» шпал не реже одного раза в месяц. Эти сечения отмечают поперечными полосами шириной 10 мм, наносимыми при помощи трафаретов несмываемой светлой краской: на подошву и шейку рельсов внутри колеи в створе с боковой гранью риски на подкладке подкладочных скреплений КБ65, ЖБР-65ПШМ, ЖБР-65ПШ (рисунок 5.2); в створе с риской на верхней площадке шпалы для бесподкладочных скреплений ЖБР-65, ЖБР-65Ш, W-30, СМ-1 (рисунок 5.3); в створе с полоской на головке анкера скреплений АРС-4,Пандрол-350и КПП-5 (рисунок 5.4).

На участках с загрязнением рельсовых плетей внутри колеи разрешается наносить риски с наружной стороны колеи.

Рисунок 5.2Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для подкладочных скреплений

Рисунок 5.3 Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для бесподкладочных скреплений

Рисунок 5.4 Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для анкерных скреплений

В качестве «маячной» шпалы выбирается шпала, расположенная на против пикетного столбика или километрового столба.

С учетом наличия в бесстыковом пути «дышащих» участков (подвижных концов) плетей при расположении первой (последней) «маячной» шпалы (по ходу километров) на расстоянии менее 60 м от конца плети подвижки ее относительно этой шпалы, при определении изменений длины участка плети между первой и второй «маячными» шпалами, не учитываются.

Верх концов «маячных» шпал с наружных сторон рельсовой колеи за пределами скреплений окрашивается яркой краской. «Маячная» шпала всегда должна быть хорошо подбита. При скреплениях КБ65 закладные болты на ней должны быть затянуты и установлены клеммы с укороченными ножками. При скреплениях АРС-4 типовой подклеммник должен быть заменен на подклеммник для «маячных» шпал, рисунок 4.5, а монорегулятор установлен на 3-ю позицию. При отсутствии клемм с укороченными ножками (КБ65), подклеммников для «маячных» шпал (АРС-4), клеммы на «маячных» шпалах со скреплениями КБ65, а также клеммы и монорегуляторы скреплений АРС-4 на «маячных» шпалах не устанавливаются.

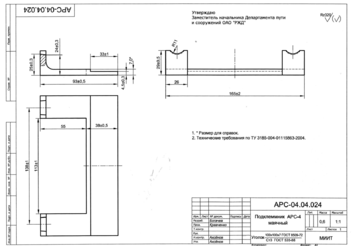

Рисунок 4.5 Подклеммник АРС-4 маячный

При скреплениях ЖБР-65, ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ и СМ-1 клеммы на «маячных» шпалах переворачиваются усами вверх и жестко закрепляются, а при скреплениях W-30, Пандрол-350 и КПП-5 клеммы устанавливаются в монтажное положение и закрепляются.

Независимо от конструкции скреплений типовые подрельсовые прокладки-амортизаторы на «маячных» шпалах заменяются полиэтиленовыми или другими с низким коэффициентом трения.

Оборудование «маячных» шпал производится до укладки плетей, а нанесение рисок на плетях – сразу же после их укладки. После разрядки, принудительного ввода плетей в оптимальную температуру закрепления положение рисок на плетях в пределах участка работ корректируется.

Нанесение новых рисок на плети с закрашиванием или удалением старых разрешается только после снятия или перераспределения напряжений (температурных и поездных от угона плетей) с внесением записи о выполнении работ и повторном нанесении рисок в Журнал учета службы и температурного режима рельсовой плети. При выявлении закрашенных рисок на рельсовой плети и нанесения новых без проведения указанных работ плеть подлежит учету как потерявшая температуру закрепления, о чем в Журнал учета службы и температурного режима рельсовой плети вносится соответствующая запись.

Контроль за продольными перемещениями плети относительно «маячных» шпал на путях 1, 2 классов линий специализации «В», «С», «О» и «Т» выполняется ежемесячно, на путях 3-4 классов специализации «П» и «Г» - ежеквартально, а на путях 5 класса специализации «М» - один раз в год при весенних осмотрах пути и должен быть дополнен контролем по поперечным створам, закрепленным постоянными реперами, в качестве которых могут быть использованы опоры контактной сети, искусственные сооружения, специально установленные столбики и другие неподвижные сооружения около пути. Створ образуется леской, натягиваемой между двумя расположенными друг против друга реперами (на одной оси, перпендикулярной продольной оси пути). Начальное положение плети относительно лески фиксируется риской по краске, нанесенной на нерабочей верхней части головки рельса, предварительно очищенной от грязи. Положение лески на реперах фиксируется риской, наносимой по несмываемой краске, которой должна быть окрашена площадка на репере, к которой прикладывается леска диаметром 0,2-0,5 мм. Расстояние между леской и головкой рельса не должно превышать 3 см. При расстояниях между леской и рельсовой плетью более 3-5 см целесообразно использовать в процессе промеров металлические или деревянные уголки. Для каждой плети створы должны иметь нумерацию, которая наносится по ходу километров, номер створа указывается на шейке рельса с наружной стороны. Створы оборудуются в местах близких к «маячным» шпалам (±10 м).

Короткие плети (800 м и менее) оборудуются тремя створами, в том числе на концах (не ближе 60 м от концов) и в средней части плети. Длинные плети оборудуются створами на их концевых участках и далее через каждые 400 м. На спусках и подъемах с уклонами более 10‰, перед кривыми и в кривых радиусами 650 м и менее, на участках рекуперативного торможения, проверки тормозной системы поезда, створы устанавливаются через 200 м. Контроль за продольным перемещением плети относительно поперечных створов производится начальником участка или дорожным мастером при весенних генеральных осмотрах пути и при выполнении путевых работ с применением путевых машин.

Особой заботой работников дистанции пути должно быть обеспечение достоверности контроля за подвижками плетей. Для этого, до производства работ, при которых может произойти смещение «маячной» шпалы, необходимо заменить полиэтиленовые прокладки на типовые и на участках со скреплениями: КБ65 –установить типовые клеммы, АРС-4 – заменить подклеммники для «маячных» шпал на типовые,ЖБР-65, ЖБР-65Ш, ЖБР-65ПШМ, ЖБР-65ПШ, СМ-1 - перевернуть клеммы, W-30 и Пандрол-350 и КПП-5 - клеммы перевести из монтажного в рабочее положение, обеспечить на всех «маячных» шпалах нормативное прижатие рельсов и зафиксировать положение рисок на рельсах относительно «маячных» шпал до и после работ. [1]

При обнаружении смещений контрольных сечений относительно «маячных» шпал до 5 мм включительно необходимо проверить на участке состояние скреплений, заменить дефектные элементы, смазать резьбу болтовых скреплений, подтянуть гайки болтов, шурупы, а при скреплениях АРС-4 установить монорегулятор на четвертую позицию. В случаях, если смещения плетей наблюдаются на большей половине плети, подтягивание болтов, шурупов производится по всей ее длине.
