Текст из файла (страница 13)

Таблица 5.7 – Изменение длины уравнительного рельса

Δtr, ºС

10,7

7,6

6,1

4,6

3

Δlr, мм

0,8

0,6

0,4

0,3

0,2

Таким образом, при охлаждении рельсов на величину образуется дополнительный суммарный зазор в уравнительном пролете, равный (3 уравнительного рельса)

(5.10)

Для более наглядного представления изменения суммы зазоров от перепада температуры рельсов при охлаждении при различном погонном и стыковом сопротивлением построены графики (рисунок 5.3-9).

Таблица 5.8 – Сумма стыковых зазоров в уравнительном пролете из трех рельсов по 12,5 м

Δtр,ºС

Rc,т/ΔtR, ºС

r, кгс/см /Δtr,ºС

35/10,7

25/7,6

20/6,1

15/4,6

10/3,0

50

42/20,5

22,8

28,2

32,7

40,0

54,3

20/9,8

38,0

47,6

55,4

69,3

95,3

10/4,9

45,7

57,7

67,8

84,5

117,6

60

42/20,6

36,6

46,1

53,7

66,6

92,4

20/9,9

54,6

69,5

81,7

102,4

143,6

10/4,10

63,7

81,6

96,2

121,1

170,7

70

42/20,6

52,7

67,8

79,8

99,7

139,9

20/9,9

73,9

96,6

113,0

142,5

201,2

10/4,10

84,4

109,3

129,9

164,4

233,4

80

42/20,6

73,0

93,5

110,5

139,4

196,9

20/9,9

96,8

124,8

148,9

200,2

266,9

10/4,10

108,9

141,0

168,2

214,1

305,4

90

42/20,6

95,3

122,5

146,4

185,5

263,8

20/9,9

122,3

158,5

189,7

242,1

346,2

10/4,10

135,6

176,2

211,7

270,2

387,3

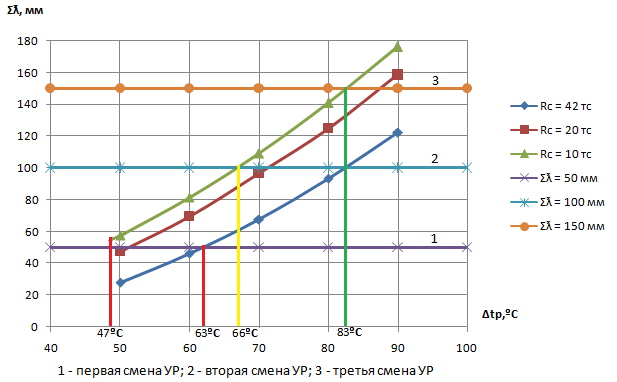

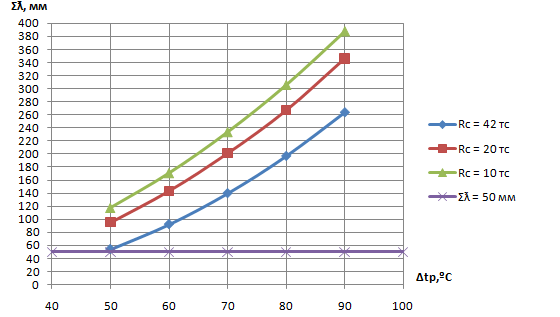

Рисунок 5.2 - Изменение суммы зазоров в уравнительном пролете (3×12,5м) от перепада температуры рельсов при охлаждении (r = 35 кгс/м)

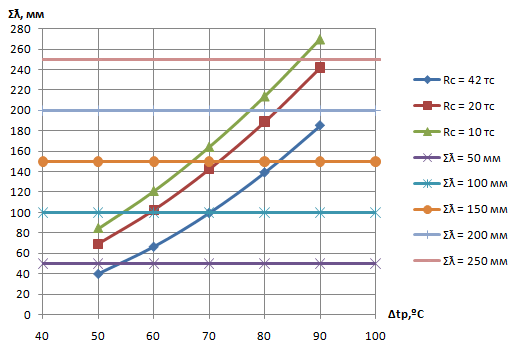

Рисунок 5.3 - Изменение суммы зазоров в уравнительном пролете (3×12,5м) от перепада температуры рельсов при охлаждении (r = 25 кгс/м)

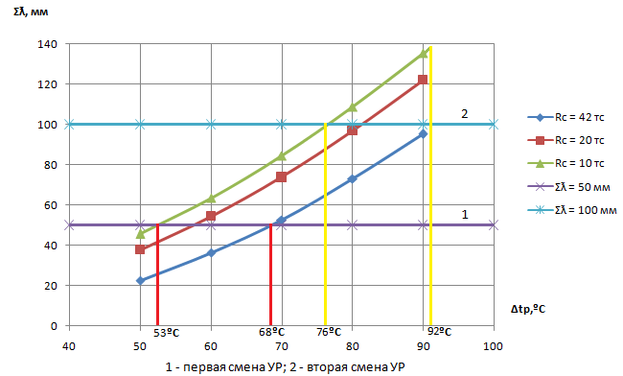

Рисунок 5.4 - Изменение суммы зазоров в уравнительном пролете (3×12,5м) от перепада температуры рельсов при охлаждении (r = 20 кгс/м)

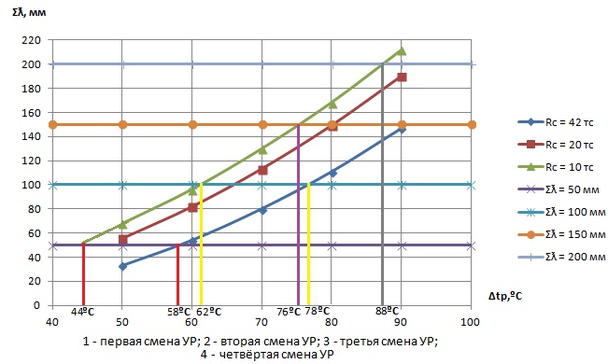

Рисунок 5.5 - Изменение суммы зазоров в уравнительном пролете (3×12,5м) от перепада температуры рельсов при охлаждении (r = 15 кгс/м)

Рисунок 5.6 - Изменение суммы зазоров в уравнительном пролете (3×12,5м) от перепада температуры рельсов при охлаждении (r = 10 кгс/м)

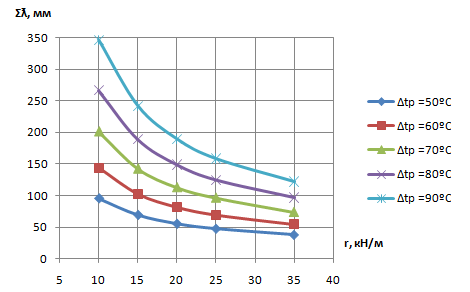

Рисунок 5.7 - Зависимость Σλ =f(r) при Rc = 42 т (412 кН)

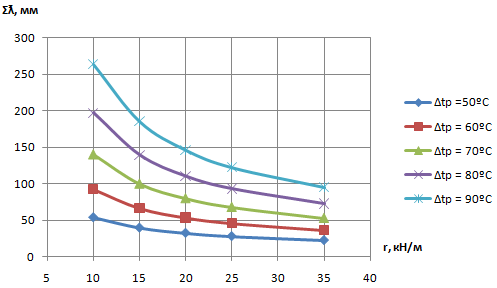

Рисунок 5.8 - Зависимость Σλ =f(r) при Rc = 20 т (196 кН)

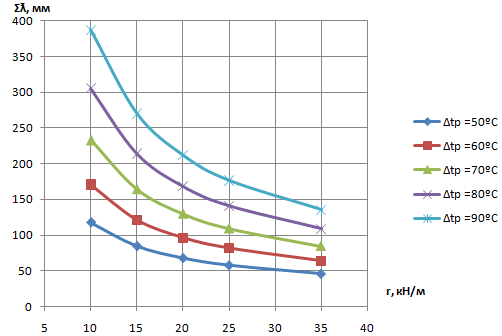

Рисунок 5. 9 - Зависимость Σλ =f(r) при Rc = 10 т (9,8 кН)

      1. При смене уравнительного рельса

При смене среднего уравнительного рельса реализуется несостоявшееся укорочение соседних рельсов и самого рельса. Эпюра продольных сил в этот момент представлена на Рисунке 5.10

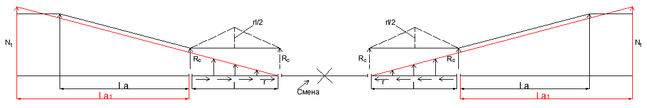

Рисунок 4.10 - Эпюра продольных сил в зоне уравнительного пролета после удаления среднего уравнительного рельса

  1. Увеличение суммы зазоров при смене уравнительного рельса за счет укорочения самого рельса равно несостоявшемуся изменению его длины

(5.11)

где – площадь эпюры продольных температурных сил растяжения

Тогда , (5.12)

Таблица 5.9 – Величина Δн, мм

Rc, кгс

r, кгс/см

35

25

20

15

10

42000

3,8

3,6

3,5

3,4

3,2

20000

2,2

2

2

1,8

1,7

10000

1,5

1,3

1,2

1,1

0,9

  1. Увеличение Δн1 за счет сжатия соседних рельсовых плетей

, (5.13)

, (5.14)

Таблица 5.10 – Величина Δн1 за счет сжатия соседнего уравнительного рельса, мм

Rc, кгс

r, кгс/см

35

25

20

15

10

42000

8,2

8,6

8,7

8,8

8,8

20000

5,2

3,6

4,0

4,0

4,1

10000

0

1,7

1,8

1,9

1,9

Величина увеличения суммы зазоров в уравнительном пролете после раскрепления одного уравнительного рельса

(5.15)

Таблица 5.11 – Увеличение суммы зазоров в уравнительном пролете Δ, мм

Rc, кгс

r, кгс/см

35

25

20

15

10

42000

2,2

2,5

2,6

2,7

2,8

20000

0,7

0,9

1,0

1,1

1,2

10000

-0,1

0,2

0,7

0,4

0,5

  1. Дополнительное сжатие конца бесстыковой плети

, (5.16)

, (5.17)

, (5.18)

, (5.19)

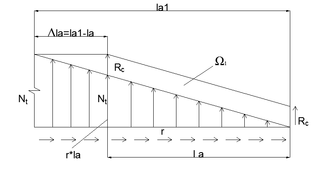

Рисунок 5.11- Эпюра продольных сил на конце бесстыковой плети при Rc =0

Таблица 5.11 – укорочения конца бесстыковой плети при смене уравнительного рельса ΔLд, мм3

Δtр, ºС/Nt, кгс

Rc,кгс

r = 35 кгс,/см

r = 25 кгс,/см

r = 20 кгс,/см

r = 15 кгс,/см

r = 10 кгс,/см

la

la1

Δla

ΔLд

la

la1

Δla

ΔLд

la

la1

Δla

ΔLд

la

la1

Δla

ΔLд

la

la1

Δla

ΔLд

50/102500

42000

1729

1679

-50

4,3

2420

2850

430

4,7

3025

3875

850

5,0

4033

5583

1550

5,2

6050

9000

2950

5,4

20000

2357

1679

-679

5,1

3300

2850

-450

5,5

4125

3875

-250

5,8

5500

5583

83

6,0

8250

9000

750

6,2

10000

2643

1679

-964

5,4

3700

2850

-850

5,9

4625

3875

-750

6,1

6167

5583

-584

6,3

9250

9000

-250

6,6

60/123000

42000

2314

2264

-50

5,8

3240

3670

430

6,2

4050

4900

850

6,4

5400

6950

1550

6,7

8100

11050

2950

6,9

20000

2943

2264

-679

6,6

4120

3670

-450

7,0

5150

4900

-250

7,2

6867

6950

83

7,5

10300

11050

750

7,7

10000

3229

2264

-964

6,9

4520

3670

-850

7,4

5650

4900

-750

7,6

7533

6950

-584

7,8

11300

11050

-250

8,0

70/143500

42000

2900

2850

-50

7,2

4060

4490

430

7,7

5075

5925

850

7,9

6767

8317

1550

8,1

10150

13100

2950

8,4

20000

3529

2850

-679

8,0

4940

4490

-450

8,5

6175

5925

-250

8,7

8233

8317

83

8,9

12350

13100

750

9,2

10000

3814

2850

-964

8,4

5340

4490

-850

8,8

6675

5925

-750

9,1

8900

8317

-584

9,3

13350

13100

-250

9,5

80/164000

42000

3486

3436

-50

8,7

4880

5310

430

9,2

6100

6950

850

9,4

8133

9683

1550

9,6

12200

15150

2950

9,8

20000

4114

3436

-679

9,5

5760

5310

-450

10,0

7200

6950

-250

10,2

9600

9683

83

10,4

14400

15150

750

10,6

1000

4400

343

-964

9,9

6160

5310

-850

10,3

7700

6950

-750

10,5

10267

9683

-584

10,8

15400

15150

-250

11,0

90/184500

42000

4071

4021

-50

10,2

5700

6130

430

10,6

7125

7975

850

10,9

9500

11050

1550

11,1

14250

17200

2950

11,3

20000

4700

4021

-679

11,0

6580

6130

-450

11,4

8225

7975

-250

11,7

10967

11050

83

11,9

16450

17200

750

12,1

10000

4986

4021

-964

11,3

6980

6130

-850

11,8

8725

7975

-750

12,0

11633

11050

-584

12,2

17450

17200

-250

12,5

Таблица 5.13- Количество смены уравнительных рельсов (удлинение на 50мм) при понижении температуры и погонном сопротивлении r = 20кгс/см

Rc, т

Δtр, ºС

Количество уравнительных рельсов

3

4

3

4

Сумма зазоров в уравнительном пролете

4х18-20=52

5х18-25=65

4х22-20=68

5х22-25=85

42

50

28

-

-

-

-

60

48

-

-

-

-

70

68

1

1

1

-

80

94

1

1

1

1

90

123

2

2

2

1

20

50

48

-

-

-

-

60

68

1

1

-

-

70

89

1

1

1

1

80

125

2

2

2

1

90

159

3

2

2

2

10

50

58

1

-

-

-

60

84

1

1

-

-

70

109

2

1

1

-

80

141

2

2

1

-

90

176

3

3

1

1

Сумма зазоров в уравнительном пролете определена с учетом максимального зазора в стыке по Инструкции текущего содержания пути [6] и первоначального зазора при укладке и закреплении рельсов на постоянный режим эксплуатации величиной 5 мм [1].
