– время выправки пути на отводе и приведение машины ВПР-3000 в транспортное положение

(4.20)

– техническая норма времени работы по планировке балластной призмы быстроходным планировщиком балласта ПБ

(маш.мин./шп.)

– время, необходимое на завершение проверки состояния пути, открытие перегона, восстановления напряжения в контактной сети, выход рабочих поездов на станцию, ограничивающую перегон, принимается от 20 до 40 минут;

минут

В таблице 4.1 представлены расчеты для одной машины СЧ-601

Таблица 4.1

Расчеты для СЧ-601

Lфр	450	1000	1500	2000
1	2	3	4	5
Ko	1,15	1,15	1,15	1,15
Nr	1,9	1,9	1,9	1,9
Nзв	18	40	60	80
nп	2,57	5,71	8,57	11,43
nп	9	12	15	18
nп	18	24	30	36
L 1р	113,3	113,3	113,3	113,3
L укл	468,2	555,2	642,2	729,2
nп	3,6	8	12	16
nп	7,2	16	24	32
t1	30	30	30	30
t2	30	30	30	30
t3	26,22	26,22	26,22	26,22
t4	91,83	101,60	111,36	121,13
l4	818,20	905,20	992,20	1079,20
t5	34,50	34,50	34,50	34,50
tp	212,55	120,72	120,72	120,72
tоч	395,89	879,75	1319,63	1759,50

Окончание таблицы 4.1

1	2	3	4		5
tдоп	25,41	56,47	84,70		112,93
tраб	421,30	936,22		1404,32		1872,43
Lхд1	133,20	222,66		303,99		385,32
Lхд2	103,92	157,60		206,39		255,19
t6	33,258	33,258		33,258		33,258
l7	461,356	550,819		632,1478		713,477
t7	17,986	21,4737		24,64428		27,8149
t8	4,36867	6,62308		8,672541		10,722
l8	104,018	157,695		206,4927		255,29
t9	11,04	11,04		11,04		11,04
t10	40	40		40		40
tсв	106,653	112,395		117,6148		122,835
To	595,23	1098,52		1556,06		2013,60
To	9,92	18,31		25,93		33,56

Продолжительность «окна» составляет:

• при фронте работ 450 м -9,92 часов.

• при фронте работ 1000 м-18,31 часов.

• при фронте работ 1500 м-25,93 часов.

• при фронте работ 2000 м-33,56 часов.

На рис. 4.2 представлены результаты расчета

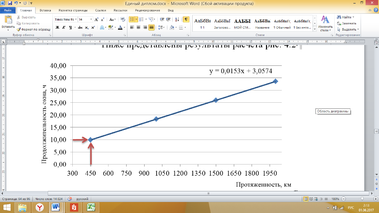

Рис. 4.2.График зависимости продолжительности «окна» от фронта работ с использованием одной щебнеочистительной машины СЧ-601.

По проведенным расчетам определяем расчетный фронт работ, принимаем что фронт работ 450 м с продолжительностью «окна» 10 часов слишком маленький фронт работ. Производим перерасчет с более производительной машиной ЩОМ-1200, и для увеличения фронта работ принимаем две машины.

4.4 Разработка расчётной схемы технологического процесса капитального ремонта с глубокой очисткой с применением 2 машины ЩОМ-1200 после укладочного комплекса.

4.4.1 Составление расчетной схемы для определения продолжительности окна.

Для разработки принят типовой технологический процесс, в котором щебнеочистительный комплекс проходит после укладочного крана. Ниже представлена Расчётная схема для определения продолжительности «окна» на рис 4.3.

Рис. 4.3. Расчетная схема работы 2-х машин ЩОМ – 1200.

4.4.2 Результаты расчета для двух машин ЩОМ-1200

В таблице 4.2представлены расчеты для двух машин ЩОМ-

Таблица 4.2

Расчеты для 2 машин ЩОМ – 1200

Lфр	450	850	1150	1500
Ko	1,08	1,08	1,08	1,08
Nзв	18	34	46	60
nп	3,00	5,67	7,67	10,00
nпакетов	3	6	8	10
nп	6	12	16	20
L 1р	113,3	113,3	113,3	113,3
L укл	265,2	352,2	410,2	468,2
nп	3	6,8	9,2	12
nп	6	13,6	18,4	24
t1	30	30	30	30
t2	30	30	30	30
t3	26,0	26,0	26,0	26,0
l3	300	300	300	300
t4	39,1	73,8	99,9	130,2
l4	840,20	1127,20	1335,20	1568,20
t5	30,20	30,20	30,20	30,20
tpазв	155,32	190,05	216,10	246,49
tоч	80,19	151,47	204,93	267,30
tдоп	21,85	41,26	55,83	72,82
t pab	102,0	192,7	260,8	340,1
Lхд1	133,20	198,26	247,06	303,99
Lхд2	103,92	142,96	172,23	206,39
t6	28,0584	28,0584	28,0584	28,0584
l7	450,00	838,26	887,06	943,99
t7	16,5	30,7	32,5	34,6
t8	10	10	10	10
l9	418,9	458,0	487,2	521,4
t9	21,7	23,7	25,3	27,0
t10	30	30	30	30
tсв	106,25	122,49	125,79	129,65
To	364	505	600	716
To	6,06	8,42	10,00	11,94

Продолжительность «окна» составляет:
