8

Лекция №20

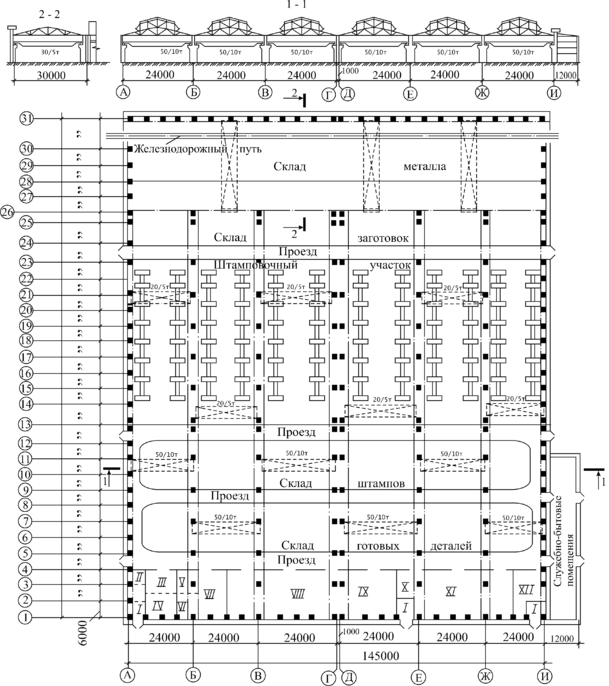

Рис.33. Схема планировки цеха листовой штамповки массового и крупносерийного производства деталей легкового автомобиля: I – трансформаторная подстанция; II – санузел; III – склад вспомогательных материалов; IV – мастерская приготовления смазочных материалов; V – инструментальная кладовая; VI – склад электрооборудования; VII – мастерская энергетика цеха; VIII – ремонтно-механический участок; IХ – склад запасных частей; Х – контора мастеров; ХI – штампо-ремонтный участок; ХII – цеховая лаборатория; 1 – пресс; 2 – мостовой кран

ПРОИЗВОДСТВЕННАЯ САНИТАРИЯ

И БЫТОВЫЕ ПОМЕЩЕНИЯ

В рабочих помещениях выделение тепла и влаги должно отсутствовать или быть минимальным. Для обеспечения естественного освещения и аэрации между зданиями, освещаемыми через оконные проемы, в стенах должны быть выдержаны санитарные разрывы в соответствии с нормами СН 245-91.

Минимальный объем производственных помещений на одного рабочего – 15 м³, а площадь – 56 м². Размеры служебных и бытовых помещений рассчитываются исходя из количества всех работающих в первой смене (она самая многочисленная), при этом учитываются не только штатные работники цеха, но также нештатные и практиканты. Ориентировочное распределение работающих по сменам по данным автомобильной промышленности представлено в табл.55 [1].

Таблица 55

Процент работающих в первой смене от общего числа работающих соответствующих категорий при двухсменной (числитель) и трехсменной (знаменатель) работе и процент женщин к общему числу работающих соответствующих категорий

Категории работающих	Цехи
	Кузнечно-штамповочный		Листоштамповочный
	Все работающие	В том числе женщины	Все работающие	В том числе женщины
1	2	3	4	5
Рабочие:				Штамповка: крупная: ; средняя: ; мелкая:
основные
вспомогательные
ИТР
СКП		100
МОП		100
Число работающих в конторских помещениях от общего числа ИТР и СКП:
ИТР
СКП

Используя ранее выполненные расчеты по количеству работающих в цехе, и табл.55, можно определить необходимые объемы и площади помещений. Площадь на одно рабочее место в служебных помещениях, а также в конторских помещениях, выгороженных в цехе, составляет 4 м², в конструкторских бюро – 6 м². На кабинеты отводится до 15 % от общей площади рабочих помещений.

При численности работающих в цехе свыше 600 чел. вместо «красного уголка» предусматривается зал собраний, площадь которого рассчитывается на 30 % всех работающих в цехе, при норме 0,9 м² на одно место.

В состав служебно-бытовых помещений входят: санитарно-бытовые помещения, помещения здравоохранения, общественного питания, культурного назначения, общественных организаций, технических служб, управления и др.

Расчет количества и состава оборудования и размеров площадей служебно-бытовых помещений производится по нормам СНиП 2.09.04-87 с учетом численности работающих в наиболее многочисленной (обычно первой) смене, в том числе процента женщин (см. табл.55).

К санитарно-бытовым помещениям относятся: гардеробные, душевые, умывальные комнаты; места для размещения полудушевых, помещения с устройствами питьевого водоснабжения, помещения для отдыха, обогрева или охлаждения, помещения для обработки, хранения и выдачи спецодежды.

Более подробно производственная санитария описана в разделе «Охрана окружающей среды и техника безопасности» [11].

АЛГОРИТМ ВЫПОЛНЕНИЯ И СОДЕРЖАНИЕ ОРГАНИЗАЦИОННО – ТЕХНИЧЕСКОЙ ЧАСТИ

Сначала тщательно изучаются содержание разделов 1 и 2 и только после этого приступают к расчетам. Все расчеты записываются в Расчетно-пояснительную записку. Выполняется схема управления цехом и описывается взаимодействие всех его служб. Заключительный этап – выполнение планировки цеха (один лист формата А0 или два листа формата А1), на которой должны быть изображены план цеха с бытовыми помещениями, разрез цеха в месте самого высокого оборудования и технико-экономические показатели его работы (берутся из раздела экономическое обоснование проекта). Планировка цеха выполняются в масштабе 1:100 или к 1:200, разрез цеха при этом должен быть выполнен в масштабе в два раза большем, чем планировка цеха, т.е. 1:50 или к 1:100 соответственно.

Ориентировочная компоновка цеха приведена на рис.34,а. Порядок выполнения организационно-технической части в виде алгоритма представлен на рис.34,б.

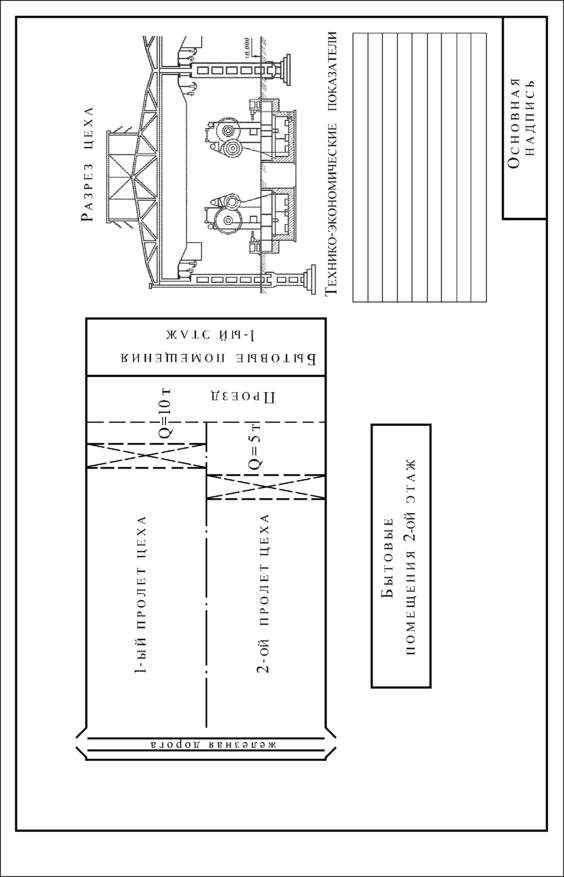

Рис.34,а. Ориентировочная компоновка заключительного листа дипломного проекта – проект цеха.

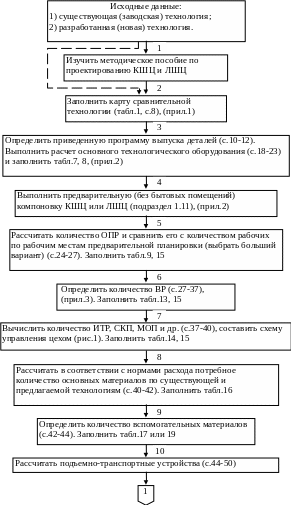

Рис.34,б. Алгоритм выполнения организационно-технической части.

После разработки организационно технической части необходимо провести экономическое обоснование проекта.
