Лекция №2.

7. При высоком уровне индустриализации применяют унифицированные конструкции – модульные.

8. Работа проектных организаций строится на основе автоматизированном проектировании и НОТ.

Проекты и сметы на строительство ведут на основе СНИП 1.02.01 – 85 (Инструкция о составе, порядке разработки, согласование и утверждение проектно-сметной документации на строительство зданий и сооружений).

Задание на проектирование машиностроительного завода

Это начальная часть проекта. Проект разрабатывают на основе задания. Задание разрабатывается министерством, ведомством совместно с проектной организацией, на которую возлагается проектирование данного предприятия, и является завершающим документом предпроектного периода. Утверждают также министерством или ведомством. В задании должна быть выбрана площадка для строительства – пункт, район и определена площадь. Последняя должна удовлетворять ТЭО.

В задании указывается следующее:

• Наименование предприятия, здания, конструкции;

• Основание для проектирования;

• Район, пункт и площадка для строительства;

• Номенклатура продукции в штуках или в цене;

• Режим работы предприятия, вопросы специализации и кооперирования;

• Основные источники снабжения при эксплуатации и при строительстве (энергия и вода);

• Условия по очистке и в сбросе сточных вод;

• Основные технологические процессы;

• Необходимость разработки АСУ;

• Намечаемое расширение зданий или сооружений;

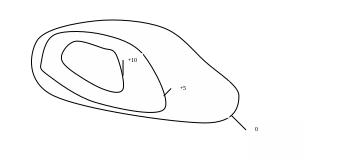

Рис.1. Возможное расширение площадей зданий при увеличении продукции.

• Намечаемые сроки строительства;

• Порядок ввода мощностей;

• Кооперация при строительстве;

• Размер капитальных вложений и основные ТЭП.

Эти показатели должны быть достигнуты в процессе строительства.

• Данные для проектирования культурного и жилищного строительства;

• Сведения о необходимости вариантов технического проекта;

• Стадийность проектирования;

• Название ген. проектной организации;

• Название генерального подрядчика (кто строит).

Задание на проектирование утверждают Министерства.

Стадии проектирования.

Проектирование проводится за одну или две стадии.

В две стадии:

• Технический проект;

• Рабочие чертежи.

Одностадийный:

• Технорабочий проект.

Решение о количестве стадии вырабатывает Заказчик. В случае крупного проекта существуют Технические Условия на строительство, которые согласуют со строящими организациями.

Если завод строится в городе, то производят увязку проекта с проектами планировки районов или схемами планировки.

Есть Государственные институты по проектированию и строительству городов ГИПРОгор (рядом с белорусским вокзалом), он создает планировку, увязывает с местностью.

Технический проект.

Он разрабатывается с целью установления основных проектных решений, обеспечивающих наиболее эффективное использование общественного труда, материальных и денежных ресурсов при строительстве проектируемого предприятия.

Здесь решаются следующие вопросы:

1. обеспечение сырьем, материалами, водой и др.;

2. разрабатывают схемы транспортных потоков;

3. специализация и кооперация со смежными отраслями и предприятиями;

4. технологические процессы производства;

5. организация и экономика производства, АСУП;

6. обеспечение кадрами;

7. использование территории участка и выбор оптимального варианта Генерального плана;

8. архитектурные; номенклатура материалов для строительства и отделки;

9. создание условий для НОТ и обслуживание работающих;

10. обеспечение жилищно-бытовых условий;

11. организация строительства и продолжительность его;

12. стоимость (смета) строительства – таблица с деньгами, выделяющимися на каждый объект;

13. ТЭП – они считаются на основании методики, утвержденной ГосПланом, Госстроем СССР. По этой методике рассчитывается экономическая эффективность капитальных вложений.

Крупные заводы должны строить за 3-4 года. Сейчас сроки сокращаются. Проектирование начинается с разработки Генерального плана на первую очередь и первичное развитие.

После чего разрабатываются проектные решения, для того, чтобы по укрупненным показателям определить стоимость строительства. Что нужно для строительства.

Основные решения по Генеральному плану по технологии, организации и экономики производства, оборудованию и автоматизации, по архитектуре и др. должны периодически рассматриваться Заказчиком.

Если завод в промышленном узле, где есть общие узловые объекты, тогда есть еще Головной застройщик всего этого узла. Он разрабатывает свои технические проекты по предполагаемым объектам и в дальнейшем составляет сметы.

Состав технического проекта.

1. Общая пояснительная записка – краткое существо проекта, сопоставление вариантов, принятые варианты, очередность строительства и принятые согласования.

2. Технико-экономическая часть.

3. Генеральный план и транспорт.

4. Технологическая часть и автоматизация.

5. Организация и АСУ производством.

6. Строительная часть.

7. Смета.

8. Жилищно-граждансткое строительство.

9. Паспорт проекта составляется по эталону (по каждой отрасли).

Состав проекта может быть скорректирован в зависимости от отрасли. Если строительство крупное, то проектируют сетевые графики, где указывают сроки поставок материалов.

В техническом проекте содержатся материалы и чертежи, необходимые для обоснования ТЭП строительства и смета. Если возможно, то применяют проекты или повторные удачные проекты. Берут готовый проект, привязывают к местности и т.д.

Если завод проектируется по индивидуальному плану, то применяют типовые решения. Но могут отсутствовать цены и сметы, тогда в техническом проекте указываю объемы производства и их предполагаемые цены.

В результате в Техническом проекте приводится:

1. Заказные спецификации. Они составляются на технологическое, энергетическое, подъемно-транспортное, насосно-компрессорное, специальное и др. виды оборудование. Особенно если требуется увеличенное время для его изготовления.

2. Заявочные ведомости по укрупненным показателям на общезаводское оборудование, в том числе приборы, арматуру.

3. Сводный перечень 1 и 2 пунктов.

4. Технические требования на разработку нестандартного оборудования.

Техно-рабочий проект.

При одностадийном проектировании разрабатывается техно-рабочий проект (технический проект, совмещенный с рабочими чертежами).

Техно-рабочие проекты разрабатываются для предприятий технически несложных, а также для тех, строительство которых намечается осуществить по типовым и повторно применяемым проектам. В проекте решаются те же вопросы, что и при двухстадийном проектировании, но в них должны приводиться только те чертежи и данные, которых нет в типовых и повторно применяемых проектах.

К техно-рабочему проекту составляется сводный сметно-финансовый расчет, сметно-финансовые расчеты на отдельные виды затрат и сметы к рабочим чертежам.

Рабочие чертежи.

При двухстадийном проектировании разработка рабочих чертежей является второй стадией проектирования.

Рабочие чертежи разрабатываются на основе утвержденного технического проекта. Перед этим Заказчик выделяет исходные данные по заказанному оборудованию, чертежи фундамента и т.д. В процессе разработки рабочих чертежей уточняются и детализируются решения, принятые в техническом проекте.

Главный инженер проекта составляет подробный график разработки рабочих чертежей, выполняемых головным проектным институтом и привлекаемыми специализированными проектными организациями. График согласовывают со специализированными проектными организациями и заказчиком. Организации, исполнители рабочих чертежей, составляют сметы на их разработку, передают их генеральному проектировщику для составления генерального договора и отправки его Заказчику.

Рабочие чертежи выполняются в составе и объеме, который необходим для производства по ним строительных и монтажных работ индустриальными методами. В случае применения типовых проектов рабочие чертежи выполняются только по привязке этих проектов к местным условиям.

Рабочие чертежи содержат:

1. Заглавный лист с перечнем чертежей.

2. Чертежи генерального плана с подземными коммуникациями, данными о вертикальной планировке (нанесение тонких линий от «0» отметки).

1. Чертежи типовых и повторно применяемых зданий проекта. Они должны быть привязаны к местности. Если есть уклон, то здание в части фундамента усиливают.

2. Чертежи зданий ТП, индивидуальные в соответствии с привязкой к местности. Фасады, разрезы, подземные конструкции и т.д.

3. Технологические чертежи планов и разрезов с указанием технологического оборудования: молоты, Энергетические машины и т.д.

4. Схемы трубопроводов: паро-, газо-, воздухо-, освещение и т.д.

5. Чертежи общих видов нетиповых технологических узлов.

6. Чертежи антикоррозионной защиты оборудования и коммуникаций.

7. Чертежи, связанные с охраной труда.

8. Перечень применяемых стандартов.

9. Заказные спецификации оборудования в т.ч. и нестандартного, приборы, кабели и т.д.

10. Ведомости конструкций, п/ф, деталей изделий для строительства.

11. Ведомость строительных и монтажных работ объектов и по видам работ.

12. Паспорта проектов для отдельных объектов дорог.
