2

Лекция №4.

Генеральный план и заводской транспорт.

Состав машиностроительного завода.

Различают машиностроительные заводы с полным и неполным циклом производства. Заводы с неполным технологическим производственным циклом: механические и сборочные.

Состав завода с полным технологическим производственным циклом разделяется на 3 группы цехов: основные, вспомогательные и обслуживающие цехи.

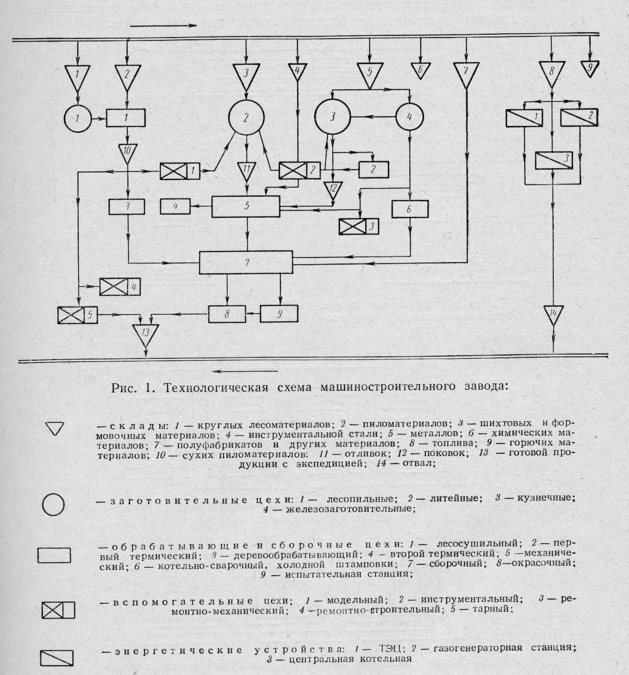

Производственные (основные) цехи предназначены см. схему 1:

1. для изготовления заготовок, которые необходимы для получения основных изделий завода и подлежат обработке в других цехах или отправляются на сторону (без обработки);

2. для обработки деталей и сборки их в узлы, агрегаты и готовые изделия или для отправки их в виде запчастей другим заводам.

Производственные цехи подразделяются на заготовительные, обрабатывающие и сборочные. К заготовительным цехам относятся литейные, кузнечно-штамповочные, кузнечно-прессовые, раскройно-заготовительные, лесопильные. При создании специализированных заготовительных предприятий, например кузнечных заводов, из состава завода-потребителя исключают заготовительные цехи, что значительно упрощает структуру этого завода и повышает экономическую эффективность производства.

В группу обрабатывающих цехов, организованных по технологическому признаку, входят:

1. механические – всегда есть на заводе, в нем обрабатывают поковки или заготовки из проката и слитки. Цех состоит из станков.

2. цехи холодной штамповки - листовой

3. сварочные – для сварки, в состав завода устраивают редко, обычно совмещают со сборочным.

4. металлических конструкций – для производства кранов. Если объем невелик, то этот цех входит в состав механического или сборочного.

5. термические – для окончательной обработки,.

6. деревообрабатывающие – для деталей из дерева, может быть совмещен с модельным цехом.

7. котельные,

8. котельно-сварочные,

9. металлопокрытий и окрасочные – для защитных покрытий деталей от коррозии и окраски и сушки изделий, размещаются в одном корпусе со сборочным.

К последнему типу относятся механосборочные, узловой и общей сборки и сварочно-сборочные цехи, испытательные станции. Иногда слесарная подгонка.

Машиностроительные заводы некоторых отраслей производства, получающие по кооперированию готовые детали и узлы для выпускаемых ими изделий, состоят в основном из сборочных цехов.

Вспомогательные цехи выполняют функции технического обслуживания основного производства или завода в целом. К ним относятся:

1. инструментальные – самые важные, производство режущего инструмента, штамповой оснастки, приспособлений. Если завод большой, то может быть штампо-механический цех. Сейчас отдельные малые заводы по производству штампов.

2. модельные – для моделей литья,

3. ремонтно-механические - ремонт всех видов оборудования всех цехов,

4. ремонтно-строительные – для ремонта здания и санитарно-технических устройств,

Состав завода с полным технологическим циклом.

Таблица 1.

1. экспериментальные – для проверки новых машин как объектов производства, работает с отделом главного конструктора,

2. упаковочные (тарные) и др.

Обслуживающие устройства выполняют функции хозяйственного и частично технического обслуживания завода и объединяются в хозяйственные (службы определенного назначения).

ЦЗЛ состоит из:

• отдела механических испытаний;

• химического анализа;

• пирометрических и коррозионных исследований;

• металлографии и рентгеновских методов испытаний.

Технологические исследования по исследованию всех технологических процессов.

ЦИЛ – центральная измерительная лаборатория

В состав транспортного хозяйства входят транспортный цех, рельсовые и безрельсовые дороги, гаражи для автомобилей, авто и электрокаров, депо, сортировочные станции, мосты и т.д.

Складское хозяйство включает склады металла, материальные, формовочные и шихтовые материалы, жидкого и твердого топлива, покупных изделий и полуфабрикатов, готовой продукции, огнеупоров, металлоотходов и т.п.

К общезаводским устройствам относят заводоуправление, проходные конторы и помещения охраны, ВЦ, АТС, центральную заводскую лабораторию, службу пожарной охраны и т.д.

Приведенный состав может быть изменен, т.е. гибок в зависимости от особенностей завода и выпускаемой продукции.

Сейчас больше заводов с неполным технологическим циклом.

Схема производства завода.

Генеральный план разрабатывается на стадии Технического проекта и уточняется на стадии рабочих чертежей. Разработку Генерального плана начинают со схемы производства, т.е. связи всех цехов и направление грузопотоков. Схема наглядно демонстрирует процесс изготовления продукции. Она позволяет рационально расположить здания на Генеральном плане. Выполняют ее в виде условных обозначений.

Схема грузопотоков.

В зависимости от характера и вида выпускаемой продукции, от формы и размеров площадки завода применяют различные схемы грузопотоков – схемы движения материалов, полуфабрикатов и готовых изделий.

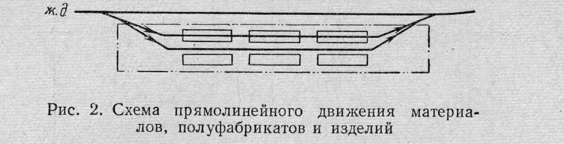

Схема продольного (прямолинейного) движения, при котором здания расположены последовательно одно за другим в один, два или более рядов, параллельно железнодорожным путям. Оно применяется для крупных заводов с большим грузооборотом, когда участок имеет форму длинного (вытянутого) прямоугольника. Рис.2. Например, по такой схеме построен УралВагонЗавод (Нижний Тагил). Длина сборочных зданий 30 км. Ширина 6-8 км.

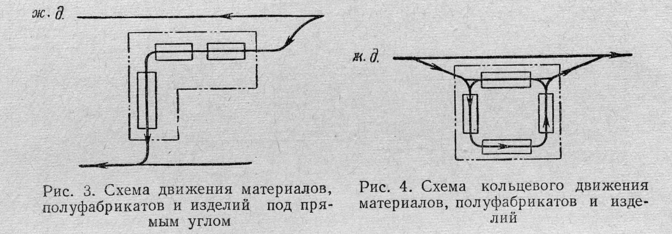

Движение под прямым углом, обусловленное формой участка (в виде прямого угла); соответственно этой форме и располагают здания. Рис.3.

Кольцевое движение – применяется в случае, если участок ограничен размерами в длину и при его форме, близкой к квадрату; здания размещаются соответственно контуру участка по его периферии, что дает возможность получить необходимую длину для производственного потока. Рис.4.

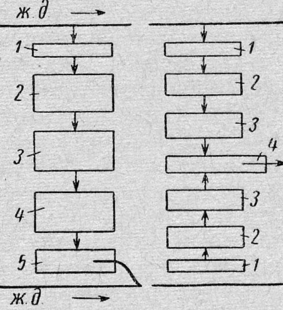

При коротких участках большой глубины движение материалов, полуфабрикатов и изделий может происходить по поперечной схеме, при которой материалы направляются перпендикулярно к длинной оси здания и основным железнодорожным путям. Рис.5.

Рис.5. Поперечная схема движения:

1- склады сырья; 2 – заготовительные цехи; 3 – обрабатывающие цехи; 4 – сборочные цехи; 5 – склад готовой продукции.

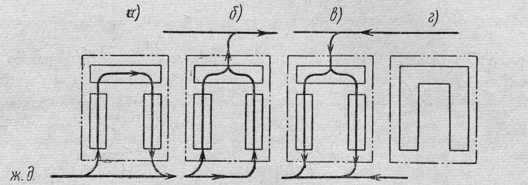

Схемы совмещенного движения. Движение в виде простой вилки, являющееся незамкнутым кольцевым, когда здания расположены в виде буквы П; поступающий материал в процессе обработки может иметь направление движения в трех вариантах: по схеме а) он поступает в обработку и выходит в виде готовой продукции с одной и той же стороны. При этом обрабатываемый материал два раза меняет направление под прямым углом. По схеме б) материал поступает с одной стороны двумя параллельными потоками и выходит с другой стороны одним потоком готовой продукции. По схеме в) материал поступает с одной стороны одним общим потоком и затем в процессе обработки идет двумя параллельными потоками; готовая продукция выходит с другой стороны также двумя потоками.

Во всех случаях цехи могут размещаться или в отдельных зданиях, расположенных как изображено на схемах (Рис.6 а-в), или в одном общем здании, имеющим форму буквы П (Рис.6 г). Рекомендуется применять здания простой прямоугольной формы.

Рис.6. Схемы движения материалов, п/ф и изделий по форме простой вилки.

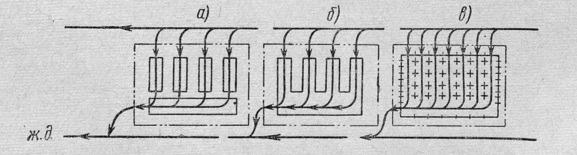

Движение в виде сложной вилки, при котором потоки изделий из обрабатывающих цехов, расположенных параллельно, поступают в общий поток в сборочном цехе, расположенном перпендикулярно к первым. Рис.7.а).

Эта схема может применяться также и в больших кузнечных и прессовых цехах. В случае здания Ш-образной формы Рис.7 б). Здания удобны для проветривания и естественного освещения, кроме того, для этих зданий не требуются внутренние водостоки. Но такие здания очень дорогие. Если здание имеет прямоугольную форму, то схема как на Рис.7 в).

Рис. 7. Схема движения материалов, п/ф и изделий по форме сложной вилки
