Лекция №18

ПРОЕКТИРОВАНИЕ ЦЕХОВ

Цех кузнечно-штамповочный

Определение площади цеха

Площадь цеха определяется по укрупненным показателям и по планировке цеха. Укрупненные показатели применяются для предварительных расчетов, чтобы получить общее представление о цехе. Окончательные размеры можно получить только при планировке цеха с размещением всего оборудования. При определении площади цеха нужно учитывать перспективы его развития.

В качестве укрупненных показателей используются показатели выпуска поковок с 1 м² площади цеха или удельные площади, приходящиеся на единицу технологического оборудования.

Ориентировочная разбивка площадей при этих расчетах производится по процентному соотношению между различными площадями цеха, в составе общей площади цеха (табл.32 [1]).

Таблица 32

Распределение общей площади кузнечно-штамповочных цехов

Вид площади	Цех горячей объемной штамповки		Цех ковки
	Универсальный	специализированный и автоматизированный
1	2	3	4
Производственная	45	35	50
Вспомогательная, в том числе:	55	65	50
Склады и кладовые	28	35	22
Ремонтные службы	7	10	8
Установки вентиляции (приточно-вытяжной)	8	6	10
Генераторные станции повышенной частоты	7	7	2
Трансформаторные подстанции	2	3	2
Насосно-аккумуляторная станция	1	1	2
Прочие	2	3	4

Примечание. 1. Проезды и проходы входят в состав перечисленных площадей. 2. Эстакады, в которых хранится металл, в состав площади цехов не входят и поэтому в таблицу не включены. 3. Заготовительное отделение (участок) включено в состав цеха, его производственная площадь отнесена к производственной площади, а вспомогательная – к вспомогательной площади

В табл.33 дан годовой выпуск стальных поковок с 1 м² общей площади цеха горячей штамповки массового и крупносерийного производства (без складов металла и готовой продукции) при двухсменной работе. Показатели таблицы относятся к полному технологическому циклу. При неполном технологическом цикле (без учета термообработки и очистки поковок от окалины) выпуск поковок выше, и, чтобы его определить, показатели таблицы надо умножить на 1,3 (увеличить на 30%).

При среднесерийном и мелкосерийном производствах выпуск поковок с единицы площади цеха меньше, чем при массовом и крупносерийном производствах и составляет 0,92 т при среднесерийном и 0,80,85 т при мелкосерийном производствах. При разработке дипломных проектов считаем производство крупносерийным или среднесерийным.

Основные вопросы, непосредственно связанные с проектированием цеха

Выбор масштаба для чертежа компоновки площадей и планировки оборудования [2]. Наиболее распространенным масштабом, в котором выполняется значительная часть планировок цеха, является масштаб 1:100. Поперечные разрезы при этом принято выполнять в масштабе 1:50. В случае чрезмерно больших размеров чертежей планировок крупных цехов целесообразно применять масштаб 1:200 и соответственно для поперечных разрезов масштаб 1:100. При планировке мелких цехов можно применять масштаб 1:50.

Таблица 33

Выпуск стальных поковок с общей площади горячештамповочного цеха массового и крупно-серийного производства при двухсменной работе (без складов металла и готовой продукции)

Средняя масса поковки, кг	Выпуск поковок в тоннах с 1 м2 площади при общем годовом выпуске поковок, тыс. т
	20	50	70	90
1,0	1,4	1,6	1,8	2,0
1,3	1,5	1,7	1,9	2,1
1,6	1,6	1,8	2,0	2,2
2,0	1,7	1,9	2,1	2,3
2,5	1,8	2,0	2.2	2,4
3,0	1,9	2,1	2,3	2,5
3,5	2,0	2,2	2,4	2,6
4,0	2,1	2,3	2,5	2,7
5,0	-	2,4	2,6	2,8
6,0	-	2,5	2,9	3,0
8,0	-	-	3,1	3,2
10,0	-	-	4,2	3,4
16,0	-	-	-	3,6
25,0	-	-	-	3,9
40,0	-	-	-	4,2

Уточнение конфигурации и габаритов оборудования, предлагаемого к установке, а также основных очертаний фундамента для него.

Обычно эти габариты вычерчиваются в масштабе, принятом для планирования, и вырезаются из достаточно плотной бумаги. Такие вырезанные габариты оборудования значительно облегчают и ускоряют работу по выполнению планировки цехов. Можно выполнить несколько вариантов и, выбрав наиболее рациональный, подробно и тщательно его разработать.

В настоящее время эту работу быстрее и качественнее можно выполнить на компьютере, задав предварительно габариты рассчитанного оборудования (габариты оборудования см. в приложении 2).

Предварительная наметка схем проведения по цеху энергоносителей (пар, воздух, электроэнергия и т.п.). эта работа позволяет принять такие решения, при которых проводки энергоносителей по цеху получаются наиболее прямолинейными и короткими. В дипломном проекте допускается эту работу не выполнять.

Уточнение последовательности операций технологических процессов изготовления отдельных, главным образом, основных, ведущих, а при массовом производстве всех деталей. При крупносерийном и массовом производстве необходимо создавать поточные и механизированные линии. Задачей компоновки и планировки является уточнение количества предполагаемых в цехе поточных линий, их типов и установленного в них оборудования.

Ясное представление о последовательности операций технологических процессов даст возможность создать такое расположение отделений цеха и оборудования в нем, которое будет максимально отвечать требованиям поточности производства.

Конфигурация здания для проектируемого цеха, высота и ширина его пролетов [1]. Конфигурация здания должна быть увязана с генеральным планом завода. Ширину пролетов здания определяют, исходя из габаритных размеров предполагаемого к установке оборудования. Рекомендуемая ширина пролетов – 24, 30 и 36 м, причем 36 м рекомендуется применять только в крупных цехах (например, КАМАЗ) с устанавливаемым в них мощным уникальным оборудованием, требующим индивидуальных расчетов.

Длина пролетов, как правило, принимается кратной 24 м, а в отдельных случаях 12 м (для дипломного проектирования – 12 м). Расстояние между колоннами (шаг) для внешней стены – 6 м, для средних колонн (внутри цеха) – 12 м. Расстояние между колоннами внутри цеха, равное 18 м, назначается только для зданий, где размещаются крупные гидравлические ковочные прессы и ковочные молоты с массой падающих частей более 2 т. Рекомендуемые высоты пролетов 6, 7, 8, 10, 12, 15 м до затяжки ферм. Высота может быть увеличена при установке мощного универсального оборудования. В отдельных случаях делают углубление фундамента, когда пресс в цехе в единственном числе, чтобы не увеличивать высоту всего цеха.

Все пролеты здания в цехах рекомендуется выполнять одной высоты, которая назначается по высоте, требуемой для установки наиболее высокого оборудования. При дипломном проектировании необходимо показать разрез цеха в месте установки самого высокого оборудования (рис.3) [1].

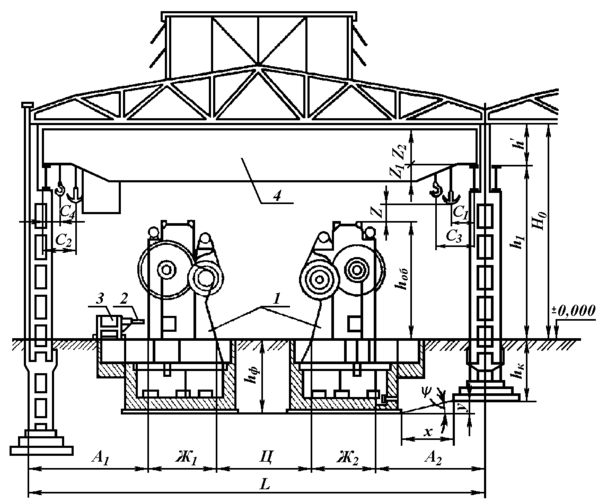

Рис.3. Схема взаимного расположения фундаментов колонн и оборудования в кузнечно-штамповочном цехе: 1 – кривошипный горячештамповочный пресс; 2 – заготовка; 3 – манипулятор; 4 – мостовой кран.

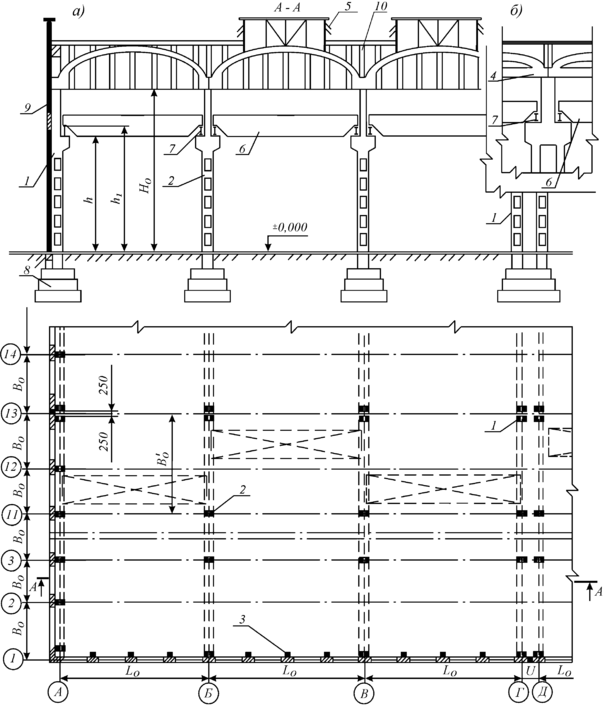

На рис.4 показан план и поперечный разрез одноэтажного производственного здания. Железобетонный каркас здания образован: системой колонн 1 и 2; балок, связей, стропильных 4 и подстропильных ферм 5. Подстропильные фермы необходимы при неодинаковом шаге крайних и средних колонн (рис.4, а), а при одинаковом шаге колонн, если для покрытия используются плиты, длина которых равна шагу колонн, подстропильные фермы не нужны (рис.4, б).

Рис.4. Одноэтажное производственное здание из сборного железобетона [1]: а – с подстропильными фермами при неодинаковом шаге средних и крайних колонн (шаг средних колонн 12 м, крайних 6 м); б – без подстропильных ферм (шаг крайних и средних колонн одинаковый).

Обозначения: 1 – крайние колонны, 2 – средние колонны, 3 – колонны вехверковые, 4 – ферма, 5 –подстропильная ферма, 6 – кран, 7 – подкрановые пути, 8 – фундамент колонны, 9 – стена, 10 - светоаэрационные фонари.

Основные понятия и обозначения, принятые на рис.3, 4 и табл.34:

– шаг колонн средних рядов;

– шаг колонн крайних рядов;

– ширина пролета;

– высота пролета;
