Эстакада – надземное открытое протяженное сооружение, состоящее из ряда опор и пролетного строения. Эстакада может быть с крышей (закрытая) и без крыши (открытая).

Общая площадь производственного здания делится на производственную, вспомогательную и служебно-бытовую площади. К производственной площади относится только та площадь, на которой выпускается продукция. На ней размещено все технологическое и подъемно-транспортное оборудование, верстаки, места складирования заготовок и полуфабрикатов, рабочие места, кабины мастеров, проходы и проезды (кроме магистральных).

К вспомогательной относится вся подсобная площадь и площадь, занимаемая ремонтными подразделениями, службами, магистральными проездами, железнодорожным вводом, складами и кладовыми цеха, энергетическими и санитарно-техническими устройствами.

Это деление в известной мере условное, ибо при перепланировке оборудования цеха, реконструкции и техническом перевооружении могут произойти изменения в соотношении между размерами производственной и вспомогательной площадей. Площадь служебно-бытовых помещений в общую площадь цеха не входит, а указывается отдельно. Иногда площадь санитарно-технических устройств выделяют из вспомогательной площади и указывают отдельно.

Компоновка площадей цеха

Склад металла и заготовительное отделение. Если склад металла помещается в одном здании с цехом (в нашем дипломном проекте это именно так), то его расположение должно способствовать организации в цехе правильного грузопотока металла. Это условие наиболее полно выполняется при расположении склада металла в начале производственных пролетов (циклов).

В крупных цехах для доставки металла на склад должен быть введен железнодорожный путь. Это необходимо принять во внимание при компоновке площадей цеха, увязав запроектированный ввод с железнодорожной сетью завода. Если склады металла расположены под открытыми эстакадами, то их размещают у продольных или торцевых стен здания.

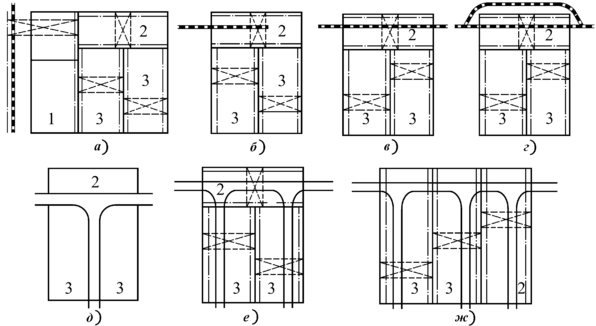

Рис.5. Схемы поперечного расположения заготовительных отделений в кузнечно-штамповочном цехе: а – с продольной эстакадой; б – с тупиковым железнодорожным вводом; в – со сквозным железнодорожным вводом; г - со сквозным железнодорожным вводом и обводной веткой; д – с автомобильными путями в однопролетном цехе; е - с автомобильными путями в двухпролетном цехе; ж – продольное расположение заготовительного отделения в трехпролетном цехе; 1 – эстакада; 2 – заготовительное отделение; 3 – ковочно-штамповочные отделения.

Железнодорожный путь под эстакаду может быть подведен как вдоль, так и поперек пролета. Путь, проведенный вдоль эстакады, занимает много полезной площади, но зато удобен для распределения металла вдоль эстакады. Для уменьшения площади в этом случае путь можно выполнить тупиковым. Распределение металла в обоих случаях должно производиться краном. Варианты расположения заготовительного отделения (участка) в кузнечно-штамповочном цехе показаны на рис.5 [2].

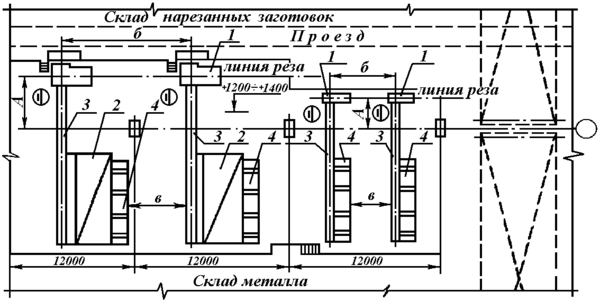

Рис.6. Схема расположения агрегатов кривошипных ножниц в двух смежных параллельных пролетах: 1 – кривошипные ножницы; 2 – нагревательная печь; 3 – приводной рольганг, 4 – стеллаж.

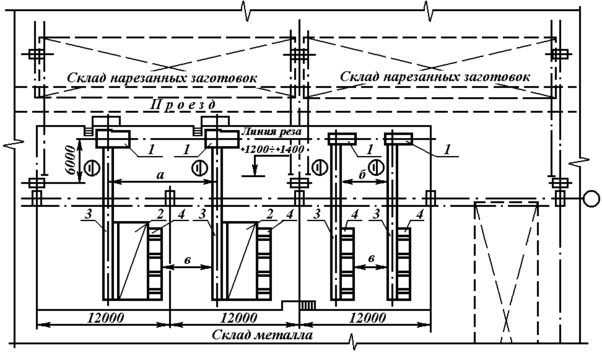

Рис.7. Схема расположения агрегатов кривошипных ножниц (пресс-ножниц) в поперечном и перпендикулярном ему пролетах:1– кривошипные ножницы; 2 – нагревательная печь; 3 – приводной рольганг; 4 – стеллаж.

Заготовительное отделение, расположенное в кузнечно-штамповочном цехе, следует проектировать одной высоты с другими производственными помещениями. В тех же случаях, когда здание цеха имеет пролеты разной высоты заготовительное отделение целесообразно помещать в низком пролете.

При расположении заготовительного участка в кузнечно-штамповочном цехе возможны два варианта компоновки: в двух смежных параллельных пролетах (рис.6), в поперечном и перпендикулярном ему пролетах (рис.7) [1].

Площадь заготовительного участка может быть предварительно подсчитана, исходя из удельной площади участка на 1 т перерабатываемого металла в год, без учета склада металла

, (51)

где – удельная площадь заготовительного участка на 1 т металла; – средняя масса заготовок, кг.

При планировке заготовительного отделения (участка) оборудование для разрезки металла на заготовки следует по возможности устанавливать в один ряд, обеспечивая этим широкий фронт для подачи к нему исходного металлопроката со склада металла и направление нарезанных заготовок к местам их складирования.

На рис.6 и 7 показаны, как было сказано выше, два варианта расположения пресс-ножниц. На этих рисунках и в табл.35 указаны расстояния между агрегатами и до элементов здания [1].

Таблица 35

Расстояние между агрегатами кривошипных ножниц и от ножниц до колонн здания

Сила, МН	, мм	, мм	, мм	, мм
11,6	3000	-	3000	} 2000
2,5	3500	-	4000
46,3	4500	7500
10	5000	8000
16	5000	10000

В первом варианте агрегаты занимают два смежных пролета, во втором частично поперечный пролет и перпендикулярные ему продольные пролеты, в которых находится склад нарезанных заготовок и расположено все кузнечно-штамповочное оборудование с относящимися к нему нагревательными устройствами. Агрегаты (линии разрезки заготовок на базе пресс-ножниц, кривошипных прессов) кривошипных ножниц устанавливаются, как правило, на площадке, возвышающейся над уровнем пола здания на 12001400 мм, что позволяет обеспечить загрузку напольных тележек или тары нарезанными заготовками под действием собственного веса по желобам, примыкающим к станинам ножниц (рис.8) [5].

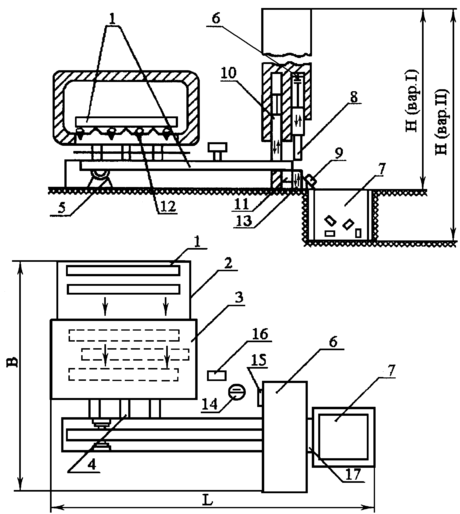

Рис.8. Схема резки и планировка (компоновка) линии разделки прутков на заготовки на пресс-ножницах с предварительным нагревом прутков: 1 – пруток; 2 – стеллаж; 3 – печь; 4 – склиз; 5 – рольганг; 6 – пресс-ножницы; 7 – тара; 8 – верхний нож; 9 – заготовка; 10 – прижим прутка; 11- нижний нож; 12 – горелка; 13 – контрприжим; 14 – рабочий; 15- пульт управления ножами; 16 – пульт управления печью; 17 – склиз

Для всех или группы ножниц целесообразно предусматривать общий ленточный фундамент.

Кривошипные прессы для резки заготовок в зависимости от конкретных условий устанавливают на площадке, приподнятой над уровнем пола здания, как кривошипные ножницы, либо на уровне пола.

При проектировании новых цехов желательно выбрать кривошипные ножницы, а не кривошипные прессы, они дешевле, компактнее, их легче обслуживать.

В заготовительном отделении должны быть предусмотрены: площадь, занимаемая транспортными путями, разгрузочная площадка шириной 5 м, площадь под склад металла из расчета 730-дневного запаса и удельной нагрузки на 1 м² площади пола для проката поперечным сечением до 50 мм – 1,01,1 т; до 100 мм – 1,21,4 т; до 300 мм – 1,61,8 т и площадь для устанавливаемого режущего оборудования (см. выше). На этой площади размещают стеллажи для прутков, рольганги, печи для нагрева прутков, ножницы, пилы и другое режущее оборудование, механизмы для отбора нарезанных заготовок (склады, транспортеры, укладчики и др.), склад нарезанных заготовок из расчета 37-дневного запаса.

Данные для расчета склада металла см. табл.39.
