8

Лекция № 11.

Схема шагающего конвейера

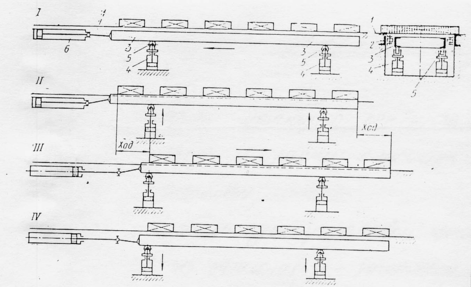

Рис.25. Схема шагающего конвейера: 1 – заготовка; 3 – балка; 4-цилиндры; 5 – ролики; 6 – цилиндр.

Система для установки типа печь. I – начальная позиция; II – заготовки на балке и т.д.

Конвейер на воздушной подушке

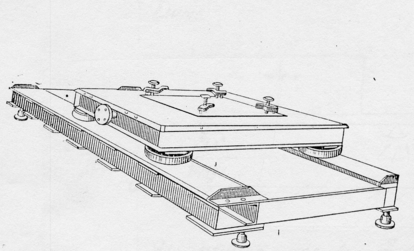

Рис.26. Конвейер на воздушной подушке.

Для серийного производства существует автоматическая грузосистема до 500 т.

Расчет потребного количества подъемно-транспортного оборудования

Количество штук напольно-тележечного транспорта определяется по следующим формулам:

• Для двухсторонней маятниковой связи:

,

где - годовой грузооборот в тоннах;

- коэффициент неравномерности;

- коэффициент использования грузоподъемности тележки, ;

- общее время пробега тележки в минутах;

- действительный годовой фонд времени работы оборудования при числе смен, часы;

- грузоподъемность тележки, тонны.

,

где - время самого пробега, мин;

- время на погрузку, мин;

- время на разгрузку, мин;

- время на случайную задержку (~10%).

,

где - среднее расстояние маршрута, т.е. половина длины обслуживаемого участка, м, ;

- скорость тележки, м/мин.

Число мостовых кранов для механического цеха.

,

где - число деталей, транспортируемых в смену краном;

- среднее число транспортных операций на одну деталь;

- время пробега крана, мин;

- число одновременно перемещаемых деталей краном;

- время работы, мин.

,

где - время самого пробега, мин;

- время на погрузку, мин;

- время на разгрузку, мин;

- время на случайную задержку (~10%).

где - средняя длина пробега крана (~25 м);

- скорость движения крана, м/мин (30÷80 м/мин).

Подвесные конвейеры

Для них рассчитывают скорость и производительность.

Скорость конвейера или ,

где - производительность конвейера, шт/час;

- шаг подвесок;

- такт работы конвейера, мин;

- количество изделий на одной подвеске, шт.

Скорость для станочных линий зависит от массы изделий кг, м/мин;

кг, м/мин.

На конвейерах создают запас грузов.

В расчет вводят коэффициент производительности - до 5. Отдельно производят расчет для конвейеров окрасочных, сушильных камер и т.д.

Рис. 26. К расчету

L – общая длина рабочей камеры;

Т₀ – технологическое время обработки;

.

Иногда для расчета числа конвейеров определяют производительность, а скорость задают:

.

Организация цеховых складов

Главное на них – это унифицированная тара, она многократно используется. Если загружен в нее определенный груз, то известна её емкость и количество штук известно. Если есть штабеля, стеллажи, штабелеры, то заготовки и полуфабрикаты с других заводов должны быть помещены в унифицированной таре, чтобы не перекладывать, а просто транспортировать.

Конструкция оборотной тары должна быть складной, чтобы она не занимала много места.

Заготовки после заготовительных цехов укладывают в тару для хранения на складе. Межкорпусные перевозки выполняют тележечным транспортом с прицепами при расположении тары в несколько ярусов. Разгрузка в других цехах производится в той же таре. Хранение грузов в табелях (4-5 ярусов) или в стеллажах ( = 10м). Подача заготовок и полуфабрикатов со склада на первую операцию обработки и межцеховое транспортирование, подача готовых деталей на склад или сборку производится в той же таре без перекладывания.

Используют высокопроизводительное оборудование: краны-штабелеры; Электропогрузчики, тележки рельсовые и электрокары, конвейеры, кроме того, организуют комплексные механизированные и автоматизированные склады.

Количество тары:

,

Где Р – количество рабочих мест, обслуживаемых тарой;

В – количество единиц тары на каждом рабочем месте. В=1,5÷2. Для крупной тары В не более 1,5. В случае мелкой тары В=2÷3.

Типовая тара кузнечных цехов типа кроваток грузоподъемностью 3,2 т и размерами:

Рис.27. Типовая тара кузнечных цехов.

Ножки несколько сдвинуты для возможности установки на нее еще одной тары.

Выбор типоразмеров тары производят по ОМТРМ 0772-003-65.

Основные положения по проектированию цехов

Основные вопросы при проектировании цехов и исходные данные

В комплексе разрабатывают следующие вопросы:

1. Изучение особенностей конструкций изготавливаемых изделий и условий производства в соответствии с заданной программой. Подбор исходных данных для проектирования, определение состава цеха, режима работы и структуры цеха.

2. Определение руководящих принципов проектирования (какая новая техника, контроль и испытание изделий).

3. Разработка новых технологических процессов, определение организационных форм и выполнение.

4. Выбор типов и расчет потребного количества оборудования и рабочих мест. Определение количества работающих по участкам и группам. Определение трудоемкости изготовления изделий и программы в целом.

5. Определение грузооборота цеха, выбор типа и расчет транспортных средств, тары и т.д.

6. План и расположение оборудования, рабочих мест. Определение их площадей.

7. Определение состава вспомогательных служб. Число работающих и площадей.

8. Механизация и автоматизация, охрана труда и техника безопасности (ТБ).

9. Выбор типа и параметров здания. Разработка компоновочного плана цеха. Разработка задания строительной, энергетической части и санитарно-технических норм в проекте цеха.

10. Выбор схемы организации управления и технического руководства цехом.

11. Расчет капитальных затрат и основных средств. Фонды инструмента, приспособлений и инвентаря. Определение общих ТЭП работы цеха.

Необходимые данные для этих работ составляются отделом подготовки проектирования:

• составление программ цехов;

• подбор исходных данных;

• при реконструкции должно быть проведено обследование состояние цеха.

Производственная программа цеха – объем работы цеха, который выполняется на основании задания на проектирование цеха. По чертежам изделий, спецификациям и ТУ составляют маршруты прохождения изделия по цехам завода (расцеховочные ведомости). По ним узнают время на обработку, объемы работ каждого отдельного цеха.

Исходные данные для проектирования цеха:

1. Рабочие чертежи, спецификации изделий или изделий представителей.

2. ТУ на обработку деталей, сборку, на отдельные виды испытаний и упаковку.

3. Сводные нормы расходных материалов на все изделия.

4. Технологические процессы с нормами времени, средний процент выполнения норм по видам работ и по цехам, изготовляющим аналогичные изделия на действующих заводах.

5. План расположения оборудования и расположение рабочих мест, и ведомость уже установленного с уже указанным износом (реконструкция).

6. Ведомости оборудования, подлежащего модернизации, имеющегося и заказанного в промышленности для изготовления. Паспорт на уникальные и специальные виды оборудования.

7. Ведомости деталей и узлов со стороны.

8. Основные ТЭП работы реконструируемых цехов или аналогичных цехов родственных заводов.

9. Соображения о перспективе конструкций или изделий цеха.

Производственная программа – перечень товарной продукции в штуках, рублях, массе, которая должна быть изготовлена цехом за установленный период год, квартал, месяц.

1. Товарная продукция предприятия – изделия, узлы, запасные части, выпускаемые основным производственными цехами.

2. Полуфабрикаты заготовительных цехов и продукция вспомогательных цехов, которую производят для других предприятий.

3. Тара.

4. Предметы широкого потребления.

5. Работы и услуги на сторону, для собственного капитального строительства.

Программа имеет точное или приближенное значение.
