8

Лекция №10

Фундаменты под машины ударного действия

Обычно, под прессы фундаменты стандартные. А под молоты фундаменты имеют сложную конструкцию. Рис.20.

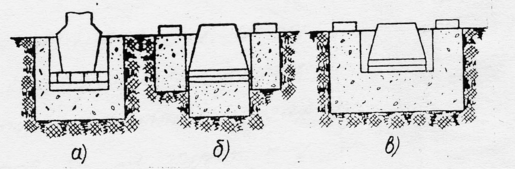

Рис.20. Конструкции фундаментов молотов:

а) штамповочных молотов; б) фундаментов старой конструкции для ковочных молотов; в) фундаментов новой конструкции для ковочных молотов.

Фундаменты под молоты испытывают ударную нагрузку. Удары от молота идут на грунт и снижают его несущую способность. Происходит осадка грунта под машиной. Неравномерная осадка очень опасна. Возникают колебания и ударные волны на большие расстояния. Волны создают вибрацию, нарушается работа других машин, точных приборов и станков.

Расчет фундаментов молотов.

Затухание колебания происходит очень быстро.

Расчет ведут по первому удару молота.

После каждого удара происходит гашение. Явление вибрации можно уменьшить путем различных приемов:

• увеличение массы фундамента;

• увеличения несущей способности грунта, уплотнение сваями;

• применение виброизолированных фундаментов.

Для обычных фундаментов молотов допустимая величина амплитуды колебания (принимается как расчетная). зависит от:

• коэффициента восстановления удара;

• от массы падающих частей молота;

• от скорости в момент удара;

• от свойств упругого сжатия грунта;

• от площади основания фундамента;

• от общей массы молота и фундамента.

Рис.21.

Конструкции фундаментов молотов

Особенность: между шаботом и фундаментом устанавливаются специальные виброизоляционные плиты (в виде дубовых брусьев – дубовая подушка).

Общая высота от 350 мм до 900 мм при тонн.

Для штамповочных молотов с т на единицу массы приходится 48 тонн массы фундамента, для ковочных молотов – 35 т.

Под шаботом должна быть определенная толщина фундамента не зависимо от : до 750 кг – 0,75м;

от 750 кг до 2,5 т – 1,25 м;

от 2,5 т и больше – 2м и более.

Фундамент под молотом армируется металлической сеткой с диаметром 8-10 мм и квадратная сетка со сторонами ширина – 100мм и длиной 200мм прокладывается на уровне 50 мм.

ПОДЪЕМНО-ТРАНСПОРТНОЕ ОБОРУДОВАНИЕ МАШИНОСТРОИТЛЕЬНОГО ЗАВОДА

Основные виды

Формы механизации и автоматизации транспорта зависят от особенностей изготавливаемой продукции:

• массы и размеров;

• типов производства;

• размеров грузооборота.

В массовом и крупносерийном производстве специализация очень высокая. Рекомендации по выбору оборудования для погрузочных и разгрузочных работ приведены в ОМ ТРМ от 0456-001-63 до 0456-008-63.

Основные виды подъемно-транспортного оборудования для межцехового, межкорпусного и внутрицехового транспорта:

• железнодорожный;

• автомобильный;

• напольно-тележечный;

• крановый;

• подвесной;

• конвейеры и т.д.

Железнодорожный, автомобильный и напольно-тележечный транспорт

Железнодорожный транспорт используется для межкорпусных перевозок грузов (тяжелых деталей). Платформы с грузоподъемностью от 20 до 80 т. Есть и полувагоны от 60 до 80 т.

Автомобильные виды транспорта используются для межкорпусных перевозок. Применяются бортовые машины и самосвалы ( от 2,5 ÷7,5т).

Напольно-тележечные. Существуют модификации с подъемной платформой и различными устройствами, применяются внутри цехов, а также как межцеховые. На открытых площадках – монотележки.

При различных длинах пробега применяются машины:

• электротележки с подъемной платформой;

• электроштабелеры (длиной от 50 до 100 м);

• электропогрузчики до 120м;

• электротягачи до 500 м;

• автопогрузчики до 500м;

• автотягачи 500м÷3км;

• Ручные тележки с грузоподъемностью 500 кг для расстояний до 50 м.

Типаж машин для межкорпусного транспорта

1. Автопогрузчики грузоподъемностью 1÷5т; =15÷40 км/ч.

2. Электропогрузчики грузоподъемностью 250кг – 3т; =6÷10 км/ч.

3. Электротележки грузоподъемностью 500кг – 5т; с подъемной и неподъемной платформой; электротележки с краном (до 750 кг); спецтележки (до 10т); =7÷15 км/ч.

4. Электротягачи с тяговой силой от 2500 до 8000Н; =7÷12 км/ч;

5. Тракторы с прицепными тележками (2÷5т); =до 20 км/ч.

Транспорт для внутрицехового и межцехового движения

1. Электропогрузчики и электротележки с подъемной платформой и вилами (50 кг), управляемые с пола; =3,5 км/ч;

2. Электроштабелеры напольные (100 кг ÷2т) с поворотным грузоподъемником или выдвижными вилами; =3÷7 км/ч;

3. Ручные тележки с подъемной платформой с вилами (300кг ÷1,2 т); высотой до 1,5 м; =30÷40 м/мин.

Крановые

1. Мостовые краны (5÷75т);

2. Подвесные краны (до 5т);

3. Консольные;

4. Монорельсовые и краны-штабелеры для работы в цехах и на складах;

5. Мостовые напольные краны применяются в цехах по производству крупных деталей с массой более 5т; бывают монокрюковые (5-15т); двухкрюковые (15/3; 30/5; 75/20); пролеты от 10,5÷34м; высота подъема 16÷32м; =70÷120 м/мин. Расстояние перемещений до 50 м. Есть мостовые и подвесные однобалочные краны с грузоподъемностью до 5т. Монорельсы с электрическими и ручными талями =8 м/мин.

6. Краноштабелеры: опорные и подвесные от 150 кг до 5 т; высота подъема до 12,4 м; =60 м/мин; =12 м/мин.

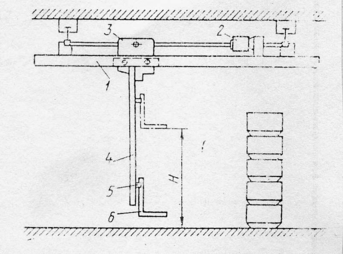

Рис.22. Схема подвесного крана-штабелера:

1 – мост; 2 – механизм передвижения; 3 – тележка; 4 – колонна; 5 – грузовая каретка; 6 – вилы.

Подвесной транспорт

Это конвейеры, монорельсовые дороги, самоходные тележки, тягачи. Положительные стороны применяемого транспорта состоят в:

• Гибкость трассы в горизонтальной и вертикальной поверхности;

• Легкая приспособляемость к изменении в технологии;

• Подача груза на рабочие места;

• Транспортирование грузов в цехах и между цехами;

• Возможность создания подвесных запасов деталей;

• Применяется для транспортирования длиной до 1 км;

Подразделяют на:

• Грузонесущие;

• Толкающие;

• Грузотянущие.

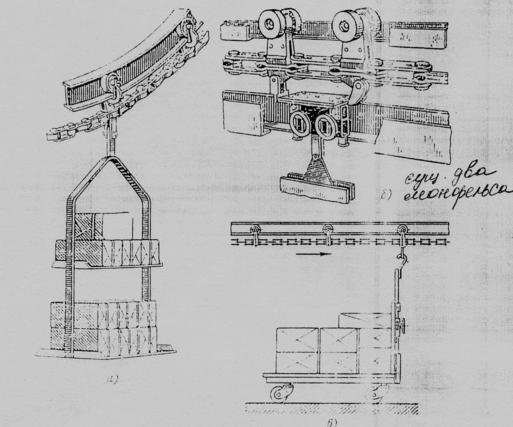

Рис.23 Типы подвесных конвейеров.

Напольные конвейеры и транспортеры

Служат для поточного массового и серийного производства. Бывают:

• роликовые;

• скаты и склизы.

Роликовые:

• приводные;

• неприводные.

Перемещение деталей массой до 25-100 кг с плоской опорной поверхностью, могут быть перемещаемы детали до 1200 кг.

Скаты

Рис.24. Схема к определению уклона ската.

Уклон 0,1÷1,15.

.

Склизы:

Ленточные конвейеры

Пластинчатые конвейеры. Выглядят как траковые гусеницы.
