В световых фонарях производственных зданий делается одинарное остекление. Переплеты остекления фонарей бывают в один, два или три яруса; в каждом ярусе переплеты открываются отдельными створками или целыми ярусами. Открывание фонарных створок производится снизу, с уровня пола, с помощью специальных механизмов, или вручную посредством цепи, перекинутой через шкив, или посредством электродвигателя. При открывании и закрывании длинных лент поясов остекления пользуются электродвигателями.
Очистка от загрязнения внутренней поверхности остекления фонарей производится со специальных тележек, которые перемещаются вдоль фонаря по рельсам, расположенным по верхнему поясу ферм.
Производственные здания без фонарей и иногда без окон разрешается применять в особых случаях, например для размещения производств, требующих особого режима по чистоте воздуха помещений или автоматического регулирования температуры и влажности воздуха и т. д.
Производственные помещения без естественного освещения или с недостаточным освещением при постоянном пребывании в них работающих должны быть оборудованы установками искусственного ультрафиолетового излучения.
Для многопролетных зданий без фонарей применяют плоские кровли (см. схему горизонтального покрытия на рис. 18).

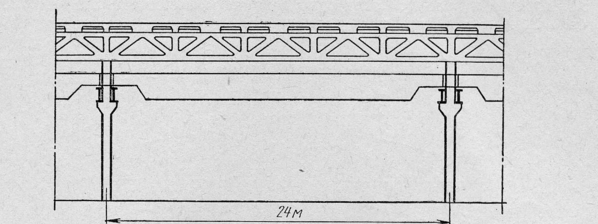

Рис.18. Железобетонная ферма пролетом 24 м для горизонтального покрытия.
Галереи, эстакады, тоннели, каналы, антресоли
В зависимости от назначения галереи, эстакады и тоннели бывают:
а) пешеходные, предназначенные для прохода людей;
б) транспортные — для транспортирования материалов и изделий;
в) коммуникационные — для укладки трубопроводов, кабелей и т. п.;
г) комбинированные или совмещенные, предназначенные одновременно для пешеходов, транспорта, коммуникаций.
Каналы — закрытые или открытые — предназначаются для размещения сетей различного назначения.
Антресоли, устраиваемые в цехах, служат для размещения конторских и бытовых помещений.
Условные обозначения строительных элементов
Из-за большого количества строительных элементов, изображаемых на планах производственных зданий, целесообразно придать им определенные условные обозначения. Рис. 19.

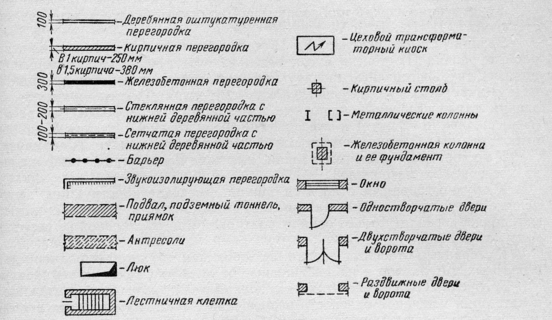

Рис. 19. Условные обозначения строительных элементов (размеры в мм).
