Глина сухая.................. 2,5—5

» влажная................. 1,5—2

» мокрая................. 1

Песок средний и крупный ........... 2,5—3,5

» мелкий и сухой ............. 1,5—3,0

» мокрый плотный............. 1,0—1,5

» наносный ............... 0,5

Растительная земля.............. 0,25—0,5

Нормальным можно считать грунт, допускающий нагрузку 2,0— 2,5 кг/см².

Грунтовая вода, как правило, понижает несущую способность грунта.

Физико-механические свойства грунтов определяют по образцам породы, взятой из буровых скважин и шурфов (шурф — цилиндрический или квадратный колодец, стенки которого укрепляют досками). Для получения буровых скважин используют буровой инструмент. При бурении скважин, а также по шурфам делают геологические разрезы грунтов.

Укрепление грунтов при необходимости делают разными способами: вибрированием, нагнетанием цементных и химических растворов, гравием или щебнем или, наконец, устройством свайных оснований. В последнем случае забивают в грунт железобетонные сваи квадратного сечения или применяют набивные сваи, когда в скважины, образованные обсадочными трубами, заливают бетон. Трубы постепенно удаляют из грунта.

Фундаменты зданий и сооружений

Подземная часть здания (сооружения), передающая нагрузку от назем­ной части на основание, называется фундаментом.

Поверхность фундамента, непосредственно передающая нагрузку на основание, называется подошвой фундамента.

Для предупреждения неравномерной осадки здания глубина заложе­ния фундамента под наружными стенами должна устанавливаться в зави­симости от влажности грунта, положения уровня грунтовых вод и расчет­ной глубины промерзания грунтов. Глубину заложения фундаментов в гли­нистых грунтах, учитывая их свойства при замерзании, делают на 20—25 см ниже глубины промерзания.

Фундаменты под несущие стены каменных зданий делают обычно ленточными. Ширина фундамента под цоколем (учитывая обрезы с каждой стороны и цокольный уступ) принимается больше толщины стены в зависимости от высоты здания и материала фундамента, так как различные материалы обладают способностью передавать давления нижележащим слоям под не­которым определенным углом.

Для изготовления фундаментов используют различные материалы: бут, бутобетон, бетон, железобетон, сборный железобетон.

Фундаменты под железобетонные колонны промышленных зданий, которые являются основным несущим элементом каркасного здания, делают в виде отдельно стоящих столбов ступенчатой формы, изготовляемых преимущественно из железобетона и сборного железобетона.

Площадь подошвы фундамента, определяемая расчетом, зависит от нагрузки на колонну и допустимого давления на грунт.

У фундаментов под колонны крановых пролетов подошва имеет вид прямоугольников с отношением сторон 1:1,5; 1:1,8.

Фундаменты для колонн, стен зданий и подвалов, а также стены подвалов рекомендуется проектировать и строить из сборных бетонных и железобетонных элементов.

Стены и колонны

Стены бывают несущие и каркасные. Несущие наружные стены изготавливают из красного или силикатного кирпича и из естественных или бетонных камней. Толщина стен – 1,5÷2,5 кирпичей.

В каркасных зданиях несущие функции выполняет каркас, состоящий из железобетонных, преимущественно сборных или стальных колонн и балок, а ограждающие функции — стеновое заполнение из различных строитель­ных материалов — красного или силикатного кирпича, теплобетонных кам­ней, пористых известняков или, как большей частью делается в современ­ном промышленном строительстве, из крупных железобетонных блоков и панелей.

ё

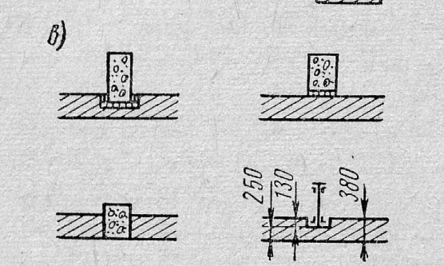

Рис.16.Схема расположения стенового заполнения по отношению к колоннам.

Размеры колонн определяются расчетом. Для обеспечения необходимой жесткости поперечные размеры колонн приближенно должны быть (размеры стороны сечения обозначим а:

1) для колонн квадратного сечения (а х а), не несущих крановых нагрузок;

при деревянных перекрытиях ;

при металлических и железобетонных перекрытиях .

где Н — высота колонны (см) от верха фундамента до верха консоли, на которую опираются конструкции перекрытия;

2) для колонн прямоугольного сечения (а₆ха_м), несущих крановые нагрузки:

большой размер сечения колонны а₆ при кранах грузоподъемностью

до 10 т — не менее , при кранах грузоподъемностью больше 10т —

не менее ;

меньший размер сечения колонны а_м должен быть независимо от конструкции перекрытия и грузоподъемности кранов не менее - , где Н_пр —

нижняя часть колонны (см) от верха фундамента до верха железобетонных подкрановых балок или до верха консоли, на которую опираются подкра­новые балки.

Во всех случаях размеры сечения железобетонных колонн должны быть не менее 30x30 см.
