GL_28_Промышл. орг. синтез (1125853), страница 5
Текст из файла (страница 5)
При радикальной полимеризации акрилонитрила, инициируемой реактивом Фентона (FeSO4 и Н2O2), образуется полиакрилонитрил.
Из полиакрилонитрила изготовляется синтетическое волокно, получившее название "акрилан", "орлон", "нитрон" или искусственная шерсть. Раствор акрилонитрила в диметилформамиде или метилизобутилкетоне через специальные фильеры поступает в осадительную ванну с водой. Образующуюся при этом пряжу используют для изготовления трикотажных изделий, костюмных тканей и в других подразделениях легкой промышленности. Акрилонитрил используется для производства синтетического бутадиен-акрилонитрильного каучука (СКВ) и сополимера со стиролом. В последнее время акрилонитрил нашел совершенно неожиданную область применения для производства динитрила адипиновой кислоты в результате электролитической гидродимеризации.
Динитрил адипиновой кислоты является полупродуктом в производстве известного синтетического волокна найлон-6,6 (см. раздел 28.6.4).
28.3.7. Произвдство акриловой кислоты и эфиров акриловой кислоты
Акриловая кислота получается в результате двухстадийного окисления пропилена. Пропилен первоначально окисляется до акролеина, который далее окисляется до акриловой кислоты.
В каждой из стадий используется многокомпонентный катализатор на основе оксидов нескольких металлов. Акриловую кислоту отделяют от других продуктов, поглощая ее водой с последующей вакуумной перегонкой, выход акриловой кислоты составляет 73-83%. Акриловую кислот далее этерифицируют метиловым или этиловым спиртом. Эфиры акриловой кислоты нашли широкое применение в производстве сополимеров, например, с винилацетатом, хлорвинилом и другими мономерами. Ежегодное производство акриловой кислоты и ее эфиров в США в конце 80-х годов составляло более 600000 тонн.
28.3.8.Производство аллилхлорида
Аллилхлорид получается при свободнорадикальном хлорировании пропилена хлором в аллильное положение.
Это обычная цепная радикальная реакция, инициируемая атомарным хлором:
Таким образом, механизм хлорирования пропилена аналогичен механизму такой же реакции для алканов, замещение происходит селективно в аллильное положение, поскольку энергия С-Н связи метильной группы пропилена составляет 87 ккал/моль, что намного ниже энергии С-Н связи в этилене - 108 ккал/моль. При 500°С скорость роста цепи в реакции замещения водорода на хлор значительно выше скорости радикального присоединения хлора по двойной связи пропилена:
и эта реакция практически не конкурирует с замещением водорода в аллильном положении. Аллилхлорид находит ограниченную область применения для получения аллилового спирта и эпихлоргидрина по следующей схеме:
Эпихлоргидрин применяется для получения глицерина и эпоксидного клея.
28.3.9. Производство тримера и тетрамера пропилена
В присутствии катализаторов кислотной природы пропилен дает олигомеры с очень низкой молярной массой. Эта реакция используется в промышленности для получения смеси ноненов и додеценов, обычно называемых тримером и тетрамером пропилена. Олигомеризация пропилена проводится в газовой фазе над "твердой" фосфорной кислотой при 200-250°С и давлении 45-25 атм.

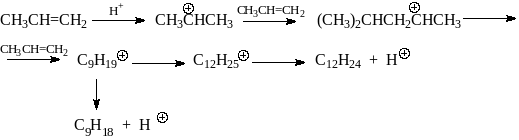

Механизм катионной полимеризации включает образование карбкатионов в качестве интермедиатов, которые претерпевают перегруппировки, связанные с миграцией гидрид-иона или алкильных групп.
Поэтому при катионной олигомеризации пропилена получается сложная смесь изомерных ноненов и додеценов. До 1970 года смесь ноненов и додеценов использовалась для получения поверхностно-активных веществ - алкилбензолсульфонатов, содержащих разветвленные алкильные группы с девятью и двенадцатью атомами углерода (см. раздел 28.6.8 этой главы). В настоящее время производство таких детергентов резко сокращается и в недалеком будущем они, по-видимому, вообще будут сняты с производства из-за огромного ущерба, который они наносят рекам, озерам и другим водоемам. В настоящее время тримеры и тетрамеры пропилена используются в качестве промежуточных продуктов в оксо-синтезе для получения высших спиртов.
28.3.10. Производство неразветвленных алкенов-1 и алканолов-1 на основе этилена
Прямой синтез алюминийтриалкилов иа алкенов, металлического алюминия и водорода по К.Циглеру широко используется в промышленности в особенности для получения триэтилалюминия.
В современной химической технологии триэтилалюминий играет важнейшую роль в качестве катализатора стереоспецифической полимеризации этилена, пропилена и других алкенов (катализатор Циглера-Натта), а также в производстве линейных алкенов с концевой двойной связью. Этилен реагирует с триэтилалюминием при 100-120°С и давлении 150 атм, внедряясь по связи алюминий-углерод. Эта реакция получила название реакции роста цепи триалкилалюминия.
С реакцией присоединения этилена конкурирует реакция замещения алкена этиленом:
Размер алкильных групп зависит от соотношения скоростей внедрения и замещения, которое контролируется условиями реакции, главным образом, температурой и давлением.
Существуют два несколько различающихся между собой метода получения линейных алкенов с концевой связью. В двухстадийном процессе этилен взаимодействует с триэтилалюминием при 100-120°С и давлении 150 атм. В этих условиях скорость конкурирующей реакции замещения мала и в качестве продуктов образуется сложная смесь алюминийтриалкилов. Затем температуру повышают до 250°, давление снижают до 15 атм, доминирующим направлением становится реакция замещения, которая приводит к смеси алкенов-1 и триэтилалюминия. Триэтилалюминий рециркулируют для повторного присоединения к нему этилена. В одностадийном процессе триэтилалюминий используется только в каталитическом количестве, а саму реакцию проводят при 250°С и 150 атм, т.е. в условиях, когда осуществляется и рост цепи, и замещение алкена этиленом. Алкены отделяют перегонкой с последующим разделением на индивидуальные компоненты вплоть до октадецена-1.
Производство линейных алкенов растет очень быстрыми темпами. В настоящее время строится несколько заводов с ежегодной мощностью производства в 150-200 тысяч тонн. Эти алкены используются в качестве полупродуктов в так называемом оксо-синтезе (см. раздел 28.8.5), а также для производства поверхностно-активных веществ.
При окислении алюминийтриалкилов кислородом воздуха с последующим гидролизом образуются первичные спирты с концевой гидроксильной группой в длинной углеродной цепи; такие спирты называют "жирными спиртами".
Несмотря на довольно значительную стоимость этот процесс имеет некоторую область применения в производстве высших спиртов.
28.4. Бутадиен и бутены
Бутадиен наряду с бутенами получается в результате термического крекинга нафты и газойля, хотя их совместное процентное содержание в газах крекинга не превышает 10% (см. табл. 28.1). Бутадиен, бутены и бутан невозможно разделить на отдельные компоненты с помощью обычной перегонки на ректификационных колоннах, так как их температуры кипения очень близки и различаются на 2-4°С. Для их разделения используют технику экстракционной перегонки. Некоторые растворители - ДМФА, N-метилпирролидон, фурфурол - избирательно поглощают бутадиен, откуда он и выделяется при вакуумной перегонке. Дополнительное количество бутадиена получается дегидрированием смеси бутенов и бутана над Cr2O3/Al2O3 при 650оС.
Выход бутадиена достигает 60-80% при конверсии 30-35%. Основным источником бутадиена являются газообразные продукты крекинга нафты и газойля.
28.4.1. Производство синтетических каучуков на основе бутадиена
Среди всех синтетических каучуков первое место по объему производства в течение многих лет прочно удерживает бутадиен-стирольный каучук (БСК) - сополимер бутадиена-1,3 со стиролом. Соотношение бутадиена и стирола в таком каучуке обычно равно 76:24.
Полимеризацию обычно проводят в виде эмульсии в воде при 50°С, используя в качестве инициатора персульфат калия, или при 5°С, инициируя полимеризацию лаурилгидропероксидом и сульфатом железа (II). Твердый полимер получается при коагуляции эмульсии с помощью кислоты или сульфата алюминия. В обоих вариантах полимеризация протекает по радикальному механизму. Производство бутадиен-стирольного синтетического каучука в США составляяет 950000 тонн.
Другим промышленно важным сополимером бутадена является бутадиен-нитрильный каучук - сополимер бутадиена с акрилонитрилом (СКН). Этот специализированный каучук обладает высокой термостабильностью, устойчивостью по отношению к бензину, смазочным маслам и кислотам.
Полимеризация бутадиена на катализаторах Циглера.-Натта дает стереорегулярный полимер с очень высоким содержанием звеньев цис-1,4-мономера в полимерной цепи.
Этот синтетический каучук начал производиться с 1960 года и его производство в США достигло 350000 тонн.
28.4.2. Производство хлоропренового каучука
Хлоропрен (2-хлорбутадиен-1,3) пятьдесят лет назад получали в промышленном масштабе из ацетилена следующим образом:
В настоящее время отчетливо прослеживается тенденция к отказу от дорогого ацетилена в качестве исходного продукта и замене его на более дешевое и безопасное сырье. Современная техология производства хлоропрена основывается на бутадиене как исходном реагенте. Хлорирование бутадиена в газовой фазе дает смесь 1,4-дихлорбутена-2 и 3,4-дихлорбутена-1. 1,4-Дихлорбутен-2 далее изомеризуется в 3,4-дихлорбутен-1 при нагревании с Сu2Cl2, а 3,4-дихлорбутен-1 дегидрохлорируется под действием водного раствора гидроксида натрия до хлоропрена.
Преимущество этого способа заключается также и в отсутствии взрывоопасного и токсичного винилжцетилена.
Хлоропреновый каучук (неопрен) получается в результате радикальной полимеризации в водной эмульсии при 40оС, инициируемой персульфатом калия К2S2О8.
Молярная масса такого каучука превышает 100 тысяч. Изделия из него превосходят изделия из натурального каучука, по термостойкости, чувствительности к свету, а также по сопротивлению к действию нефтепродуктов и кислот, но уступают природному каучуку по упругости и прочности при растяжении. Кроме того, хлоропреновый каучук негорюч. Производство хлоропренового каучука в США составляет 115000 тонн. На получение синтетических каучуков расходуется более 80% производимого бутадиена.
Следует также упомянуть и синтез адипонитрила из бутадиена, осуществленного в 1971 году фирмой «Du Pont» по следующей схеме:
