Таблица 14.7

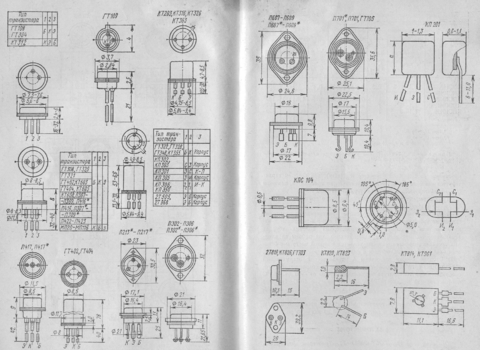

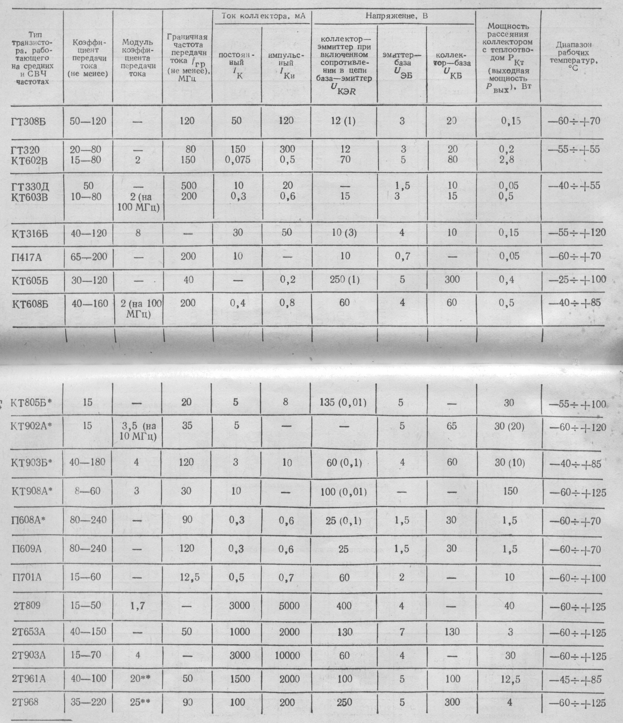

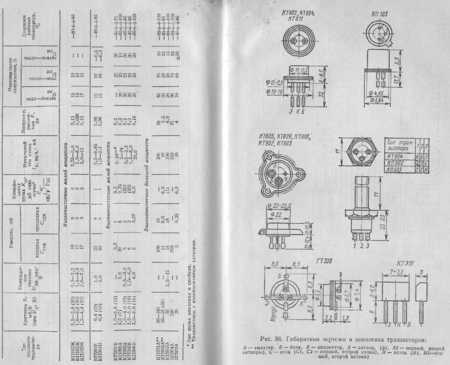

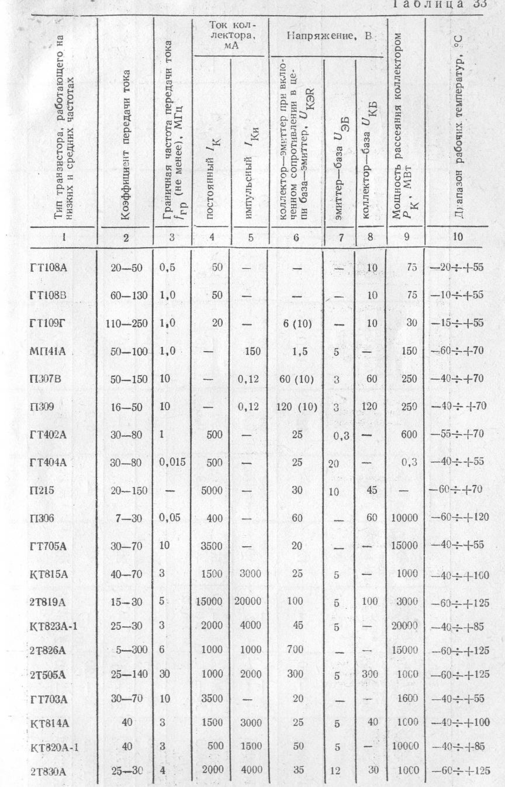

В таблицах 14.8,14.9,14.10 указаны основные параметры транзисторов. На рис. 14.11, показаны габаритные чертежи и цоколевка транзисторов.
Т
аблица 14.8

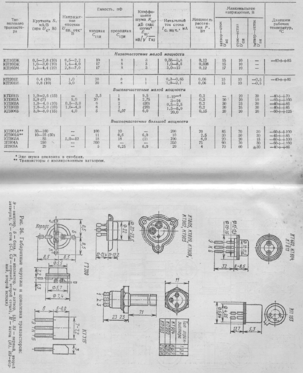

Рис.14.11
Таблица
14.10

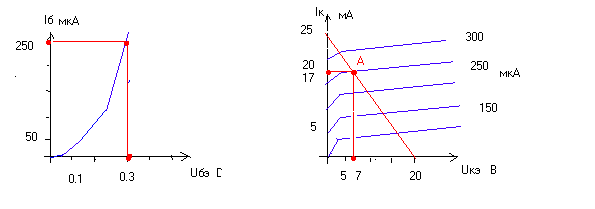

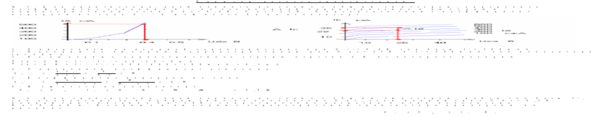

Рис.14.12
С
троим нагрузочную характеристику по уравнению
2. Находим на входной характеристике для Uбэ=0,3В ток базы Iб=250мкА
3.Находим на выходных характеристиках точку А при пересечении линии нагрузки с характеристикой, соответствующей Iб=250мкА
-
Определяем для точки А ток коллектора Iк=17мА и напряжение Uкэ=7В.

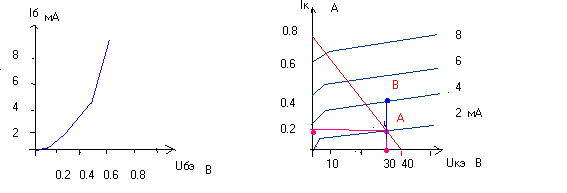

№3. Мощность на коллекторе транзистора Pк=6Вт, напряжение на коллекторе Uкэ=30Вт; напряжение питания Ек=40В. Используя выходные характеристики определить ток базы Iб, коэффициент усиления h21Э и сопротивление нагрузки Rк.
1
.Определяем ток коллектора
2. Находим на выходных характеристиках точку А,
соответствующую Iк=0,2А и Uкэ=30В
Iб=2мА
3. Соединяем прямой точку А и точку на оси абсцисс, соответствующую Ек=40В
На прямой с осью ординат получаем точку IК1=0,8А
4. Определяем
5. Iк=AB=04-02=02А=200мА
Iб=AB=4-2=2мА
6.
14.4 Тиристоры, основные характеристики тиристора.
Основной стандарт: ГОСТ 20332-74.-Тлристоры. Электрические
параметры. Термины. Определения и буквенные обозначения.
Тиристоры - полупроводниковые приборы, имеющие три и бо-лее последовательно образованных Р-П-переходов. Тиристоры под-разделяются на диодные и триодные. Первые тлеют два вывода (электрода), а вторые - три. В настоящее время любой полупро-водниковый прибор, имеющий структуру Р-П-Р-П- типа, называ-ют тиристором. Диодные тиристоры называются такие динисторами, или переключающими четырехслойными неуправляемыми диодами, а триодные - тиристорами, или переключающими четырехсложными управляемыми диодами.
Динисторы - тлеют два вывода (анод А и катод К) из внеш-них областей и включаются только при изменении полярности и напряжения питания, т.е. они являются неуправляемыми прибора-ми. Зри подаче на динистор прямого напряжения (плюс на Р и ми-нус на П внешние области) оба эмиттерных перехода ЭП будут открыты, а коллекторный КП закрыт. Следовательно, большая часть приложенного к динистору напряжения будет падать на коллектор-ном переходе.
Динистор характеризуется двумя устойчивыми состояниями, на-личие которых позволяет использовать прибор в качестве мощного переключающего элемента в различных схемах автоматики и вычис-лительной техники.
Тринисторы - переключающие четырехслойные управляемые диоды, имеющие три вывода: анод А и катод К из крайних областей и управляющий электрод УЭ из средней области. При подаче на катод тиристора положительного потенциала, а на анод отрицательного на переходе П2 появляется прямое, а на последовательных переходах Ш и ПЗ - обратное напряжение. При этом через тиристор проходит малый обратный ток и он закрыт. На рис. 14.13 представлена вольт-амперная характеристика тиристора.
На риc 14.14 показаны габаритные чертежи и цоколевка тиристоров.
В таблицах 14.12, 13, 14, 15, 16, 17, 18 приведены основные параметры тиристоров.
Рис14.13. Вольт - амперная характеристика тиристора.

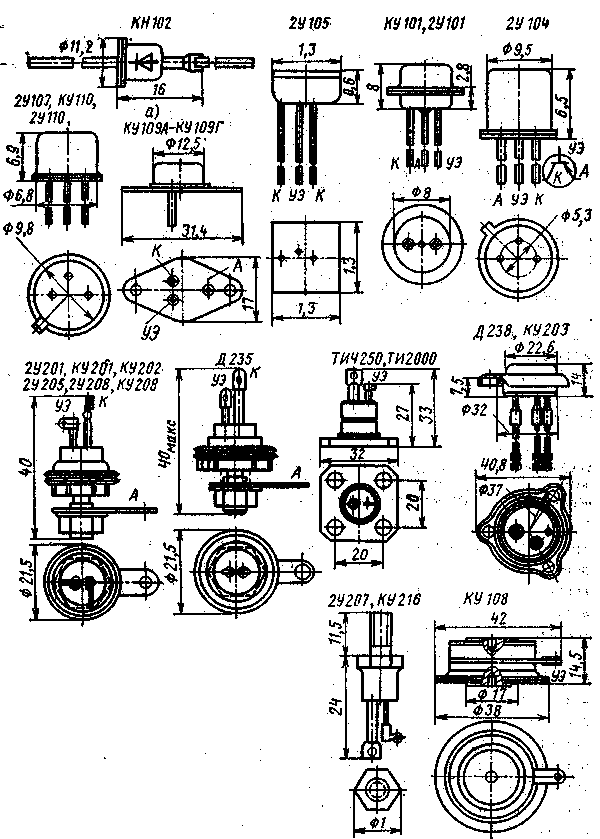

Рис. 14.14 Габаритные чертежи и цоколевка тиристоров (а – м).
Таблица 14.11
| Тип тринистора средней мощности | Ток | Напряжение | Максимальная мощность рассеяния Рср. мах мВт | Время, мкс | Диапазон рабочих температур, оС | |||||||
| Максимальный в откр. состоянии, Iоткр.max, мкА | В закрытои состоянии , Iзакр, мкА | Отпирающий , Iот, мА | Удерживающий, Iуд, мА | Максимальное прямое в закрытом состоянии, Uзакр, max | В открытом состоянии, Uотрн | Отпирающий, Uот | Максимальное обратное Uобр, мах | Включения, tвк | Выключения, tвык | |||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
| КУ201А 2У201А | 2 2 | 5 5 | 2-100 2-100 | 100 100 | 25 25 | 2 2 | 6 6 | - - | 4 4 | 10 10 | 100 100 100 | -50 +85 -50 +110 |
| Д235А | 2 | 2 | 30 | 100 | 50 | 2 | 5 | - | 4 | 5 | 35 | -69 +70 |
| КУ201В | 2 | 5 | 2-100 | 100 | 50 | 2 | 6 | - | 4 | 10 | 100 | -60 +85 |
| Д2335Г | 2 | 2 | 30 | 100 | 80 | 2 | 5* | 100 | 4 | 5 | 35 | -60 +70 |
| КУ201Д КУ201Ж КУ201К | 2 2 2 | 5 5 5 | 2-100 | 100 100 100 | 100 200 300 | 2 2 2 | 6 6 6 | - - - | 4 | 10 10 10 | 100 100 100 | -60 +85 |
| 2У205А 2У205В 2У205В 2У205Г | 2 2 2 2 | 5 5 5 5 | 200 200 200 200 | - - - - | 400 600 800 800 | 4 4 4 4 | 3 3 3 3 | 100 100 400 800 | 2000 2000 2000 2000 | 0,45 0,35 0,25 0,25 | 45 30 30 30 | -60 +100 |
Таблица 14.12
| Тип тринистора малой мощности | Ток | Напряжение | Максимальная рассеиваемая мощность, Рср. мах мВт | Время | Диапазон рабочих температур, оС | ||||||||
| Максим. в открыт. состоянии Iоткр.max, мкА | В закрытом состоянии, Iзакр, мкА | Отпирающий, Iот, мА | Удерживающий, Iуд, мА | Макс. в закрыт состоянии, Uзакр, max | В открытом состоянии, Uотрн | Отпирающее, Uот | Максим. обратное, Uобр, мах | Включения, tвк | Выключения, tвык | ||||
| 2У105Г 2У105Б | 50 50 | 1,0 | 4 4 | 10 10 | 15 30 | 1,1 1,1 | 2* 2* | 5 5 | 15 15 | 0,1 | 1,5 1,5 | -60 +125 -60 +152 | |
| 2У101А КУ101Г 2У101Д | 75 75 75 | 0,15 0,5 0,15 | 0,1-0,05-7,5 0,1-5 | 2-25 0,5-25 2-25 | 50 80 150 | 2,25 2,5 2,25 | 1,5-8 0,25-10 1,5-8 | 10 80 150 | 150 150 150 | 2 2 2 | 35 35 35 | -60 +120 -60 + 85 -60 +120 | |
| 2У104А | 100 | 0,12 | 15* | 20 | 15 | 2 | 2* | 6 | 200 | 0,29 | 2,5 | -60 +110 | |
| 2У107А 2У110А | 100 300 | 0,05 0,1 | -20+ +10 0,3 | 0,3 6 | 250 300 | 1,5 2 | 0,35-0,55 0,35-0,6 | 10 10 | 200 - | 1 1 | 40 8 | -60 +125 -60 +125 | |
| КУ109Б КУ109Г | 1000 1000 | 300 | 100 100 | - - | 750 600 | 3,5 | 3 3 | 50 50 | - - | - - | 4 8 | -40 +70 -40 +70 | |
* - импульсные значения.
