Удается загружать одновременно четыре разряда информации. Возможность кольцевого перемещения информации, данные с выхода возвращаются на вход без потери.
Условное обозначения регистра со сдвигом
сдвиг информации влево из старшего сдвиг информации вправо из младшего
разряда в младший разряда в старший
Рис. 6.5 Рис. 6.6
6![]()

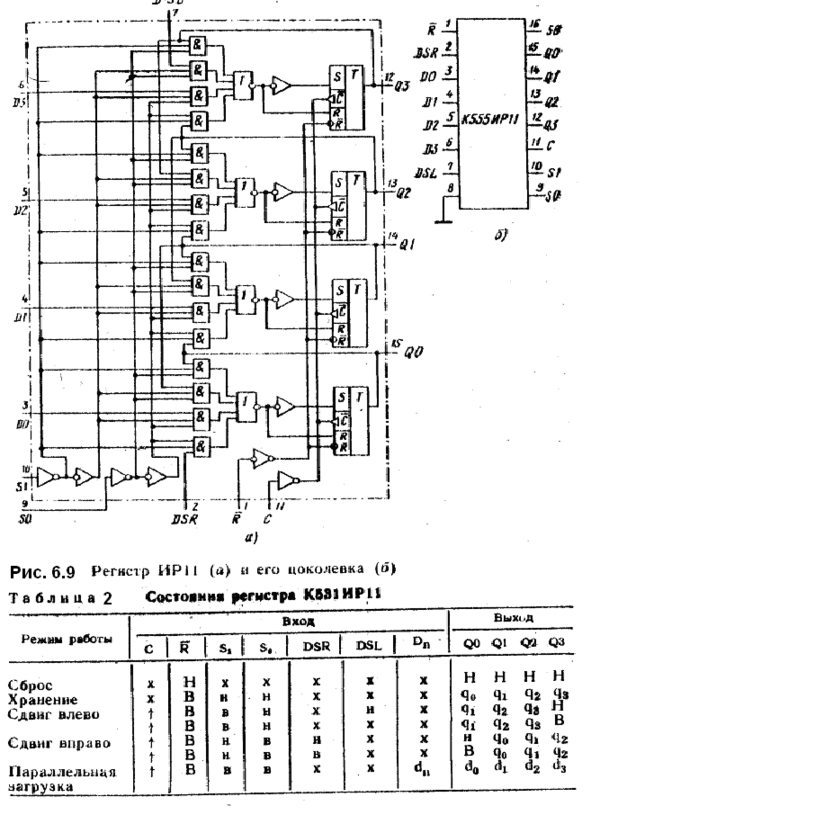

.6 Универсальный четырехразрядный сдвиговой регистр К555ИР11
Рис. 6.7
В регистре можно строго синхронно сдвигать цифровое слово вправо или влево. Таким образом, регистр является двунаправленным. Если на выходы выбора S0 и S1 поданы напряжение низкого уровня, входная информация в регистре задерживается. При подаче высокого уровня на эти входы данные от параллельных входов D0-D3 будут загружены в регистр и появятся на выходах Q0-Q3 в момент последующего положительного перепада тактового импульса. При напряжении низкого уровня на входе S1 и высокого на S0, информация поступающая на вход последовательных данных SR, сдвигается по регистру вправо ( орт Q0 к Q3). При обратном соотношении условий на входах S0 и S1 информация принимается последовательным входом SL и затем при каждом положительном перепаде сдвигается влево т.е. от Q3 к Q0.
Таблица состояний регистра
| Режим работы | Вход | Выход | ||||||||
| C |
| S1 | S0 | SR | SL | Q0 | Q1 | Q2 | Q3 | |
| сброс | х | 0 | х | х | х | х | 0 | 0 | 0 | 0 |
| хранение | х | 1 | 0 | 0 | х | х | q0 | q1 | q2 | q3 |
| сдвиг влево | 1 | 1 | 1 | 0 | х | 0 | q1 | q2 | q3 | 0 |
| сдвиг вправо | 1 | 1 | 1 | 0 | х | х | 0 | q0 | q1 | q2 |
| параллельная загрузка | 1 | 1 | 1 | 1 | х | х | d0 | d1 | d2 | d3 |
Условные обозначения микросхем счетчиков, сумматоров, регистров, АЛУ
| обозначение | вид микросхемы |
| ИЕ | счетчики |
| ИК | комбинированные счетчики |
| ИЛ | полусумматоры |
| ИМ | сумматоры |
| ИР | регистры |
| ИА | Арифметично - логические устройства |

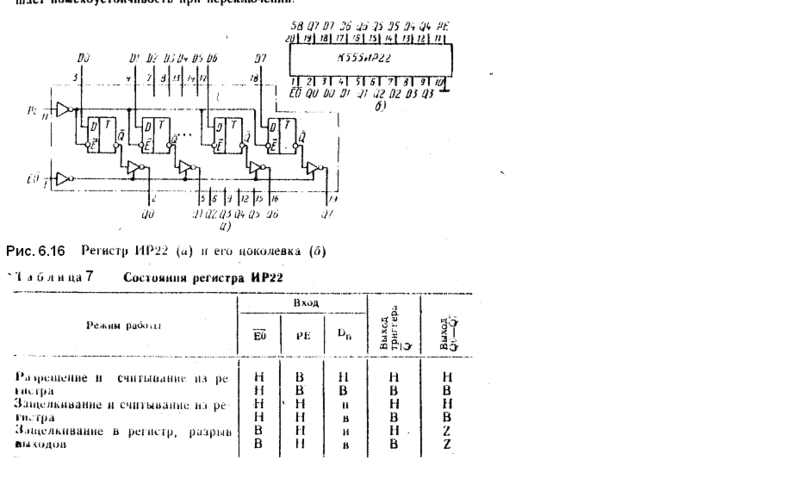

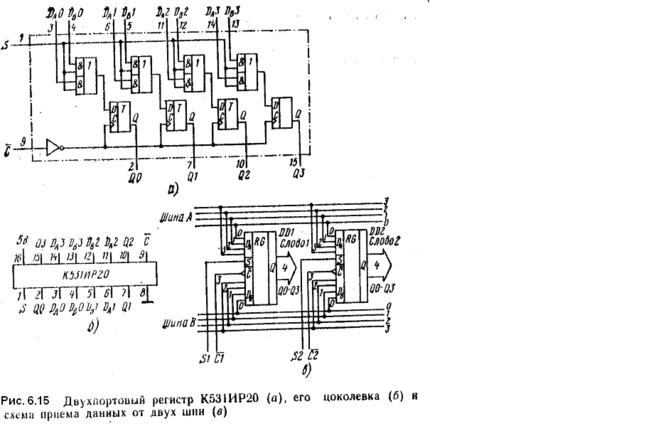

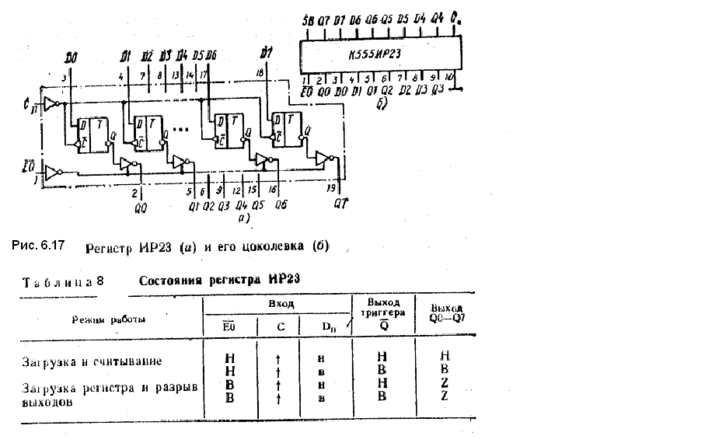

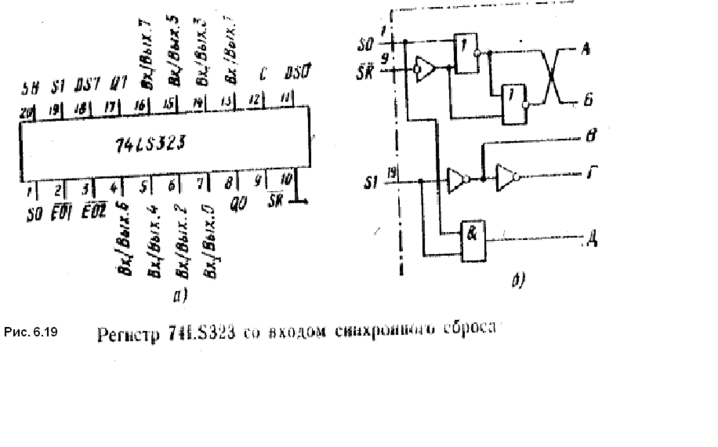

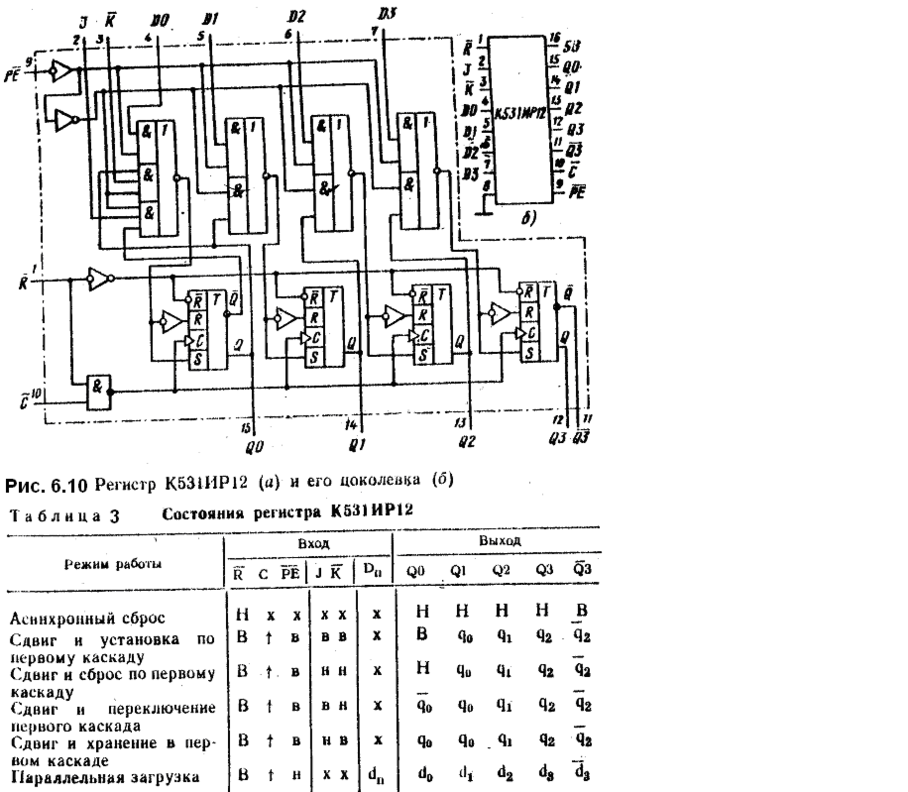

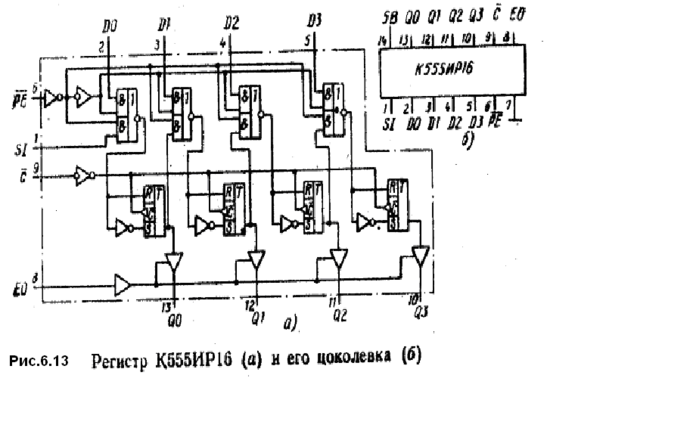

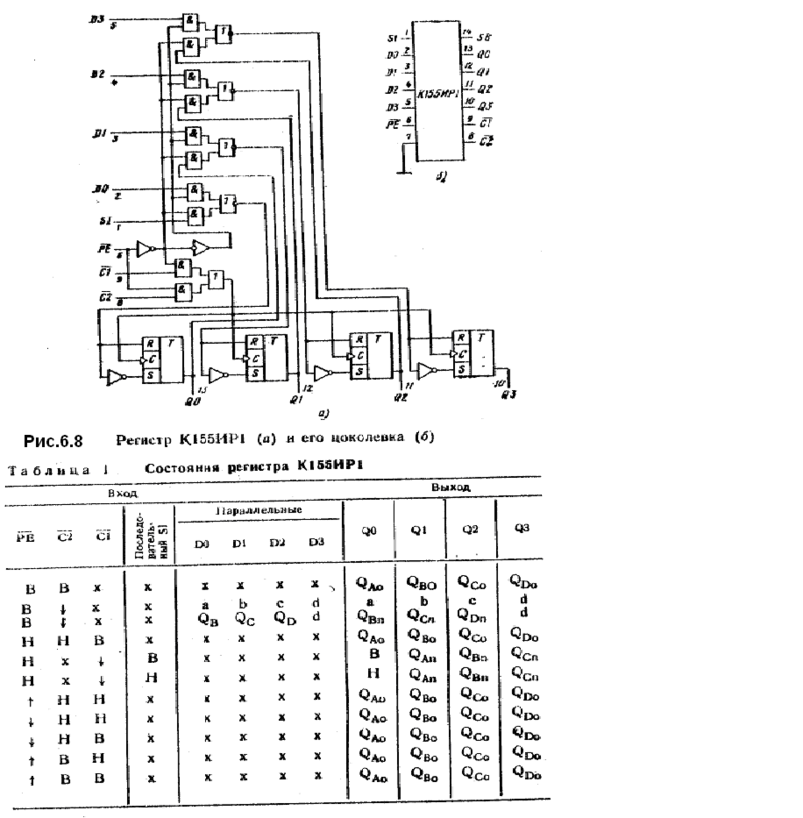

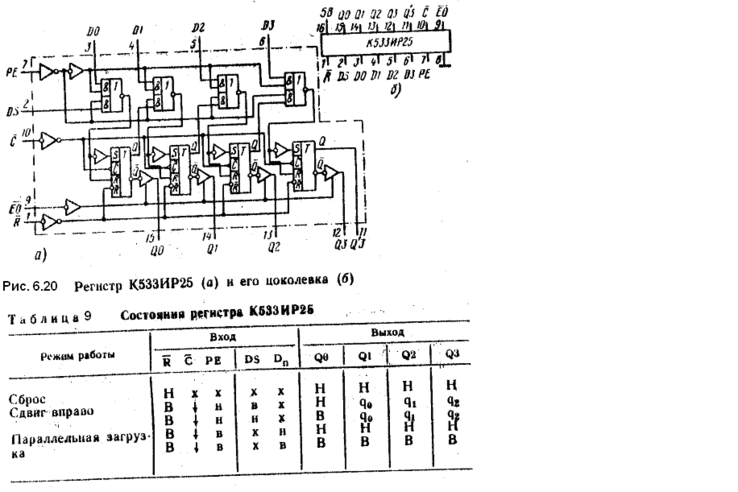

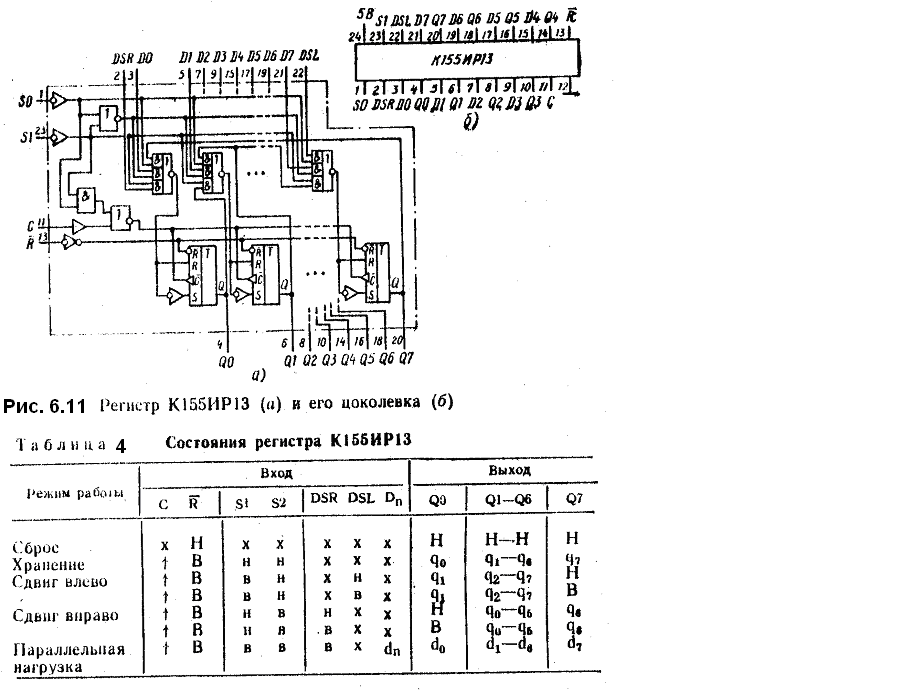

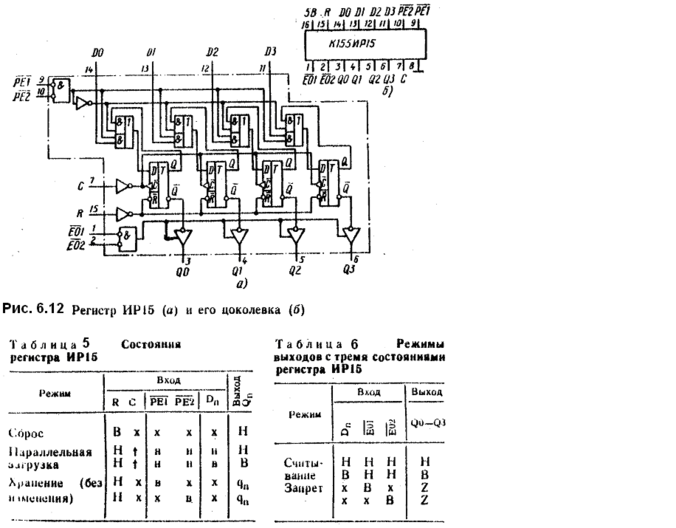

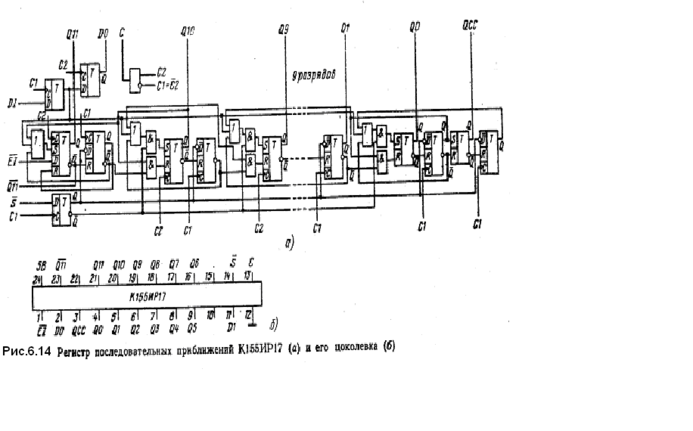

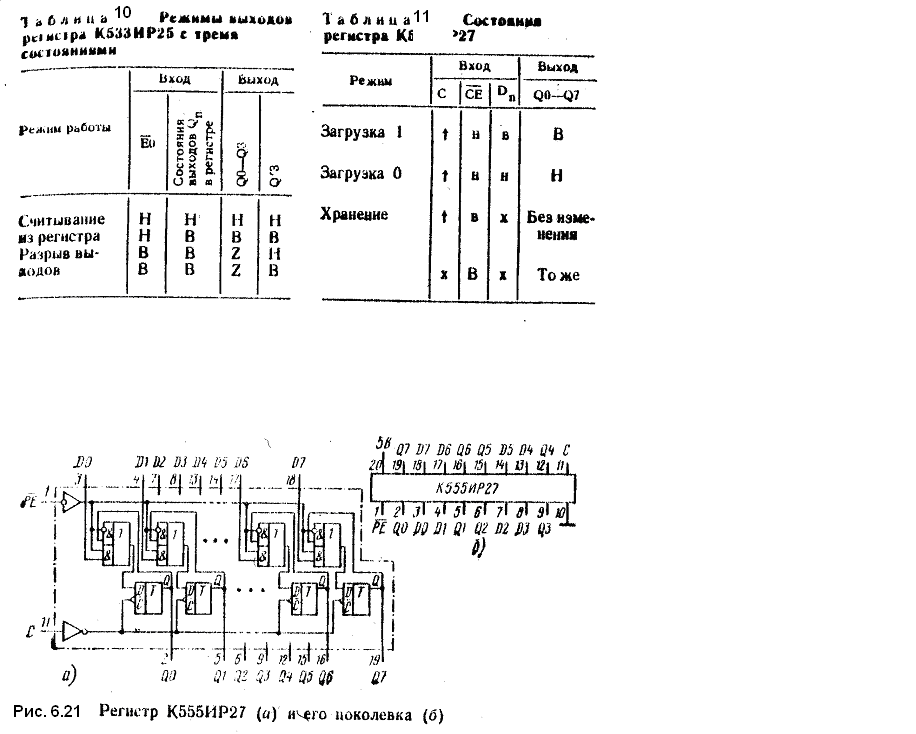

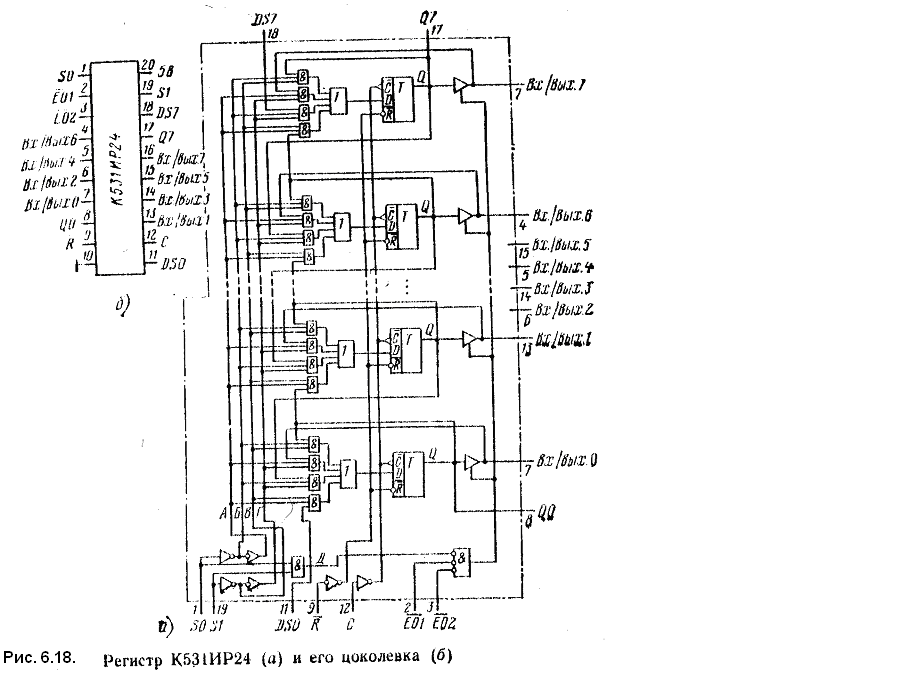

6.7 Регистры ТТЛ
.

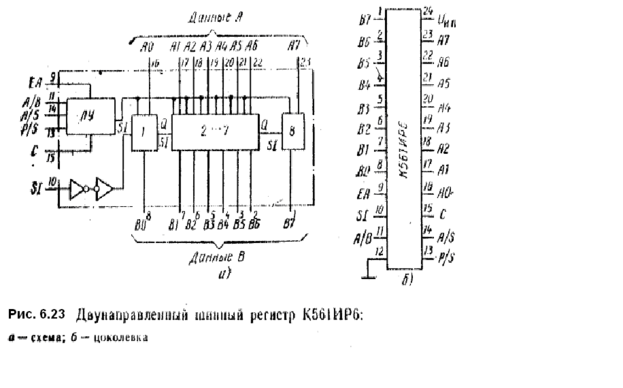

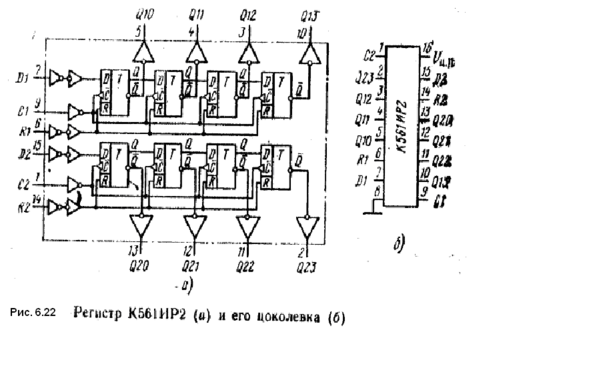

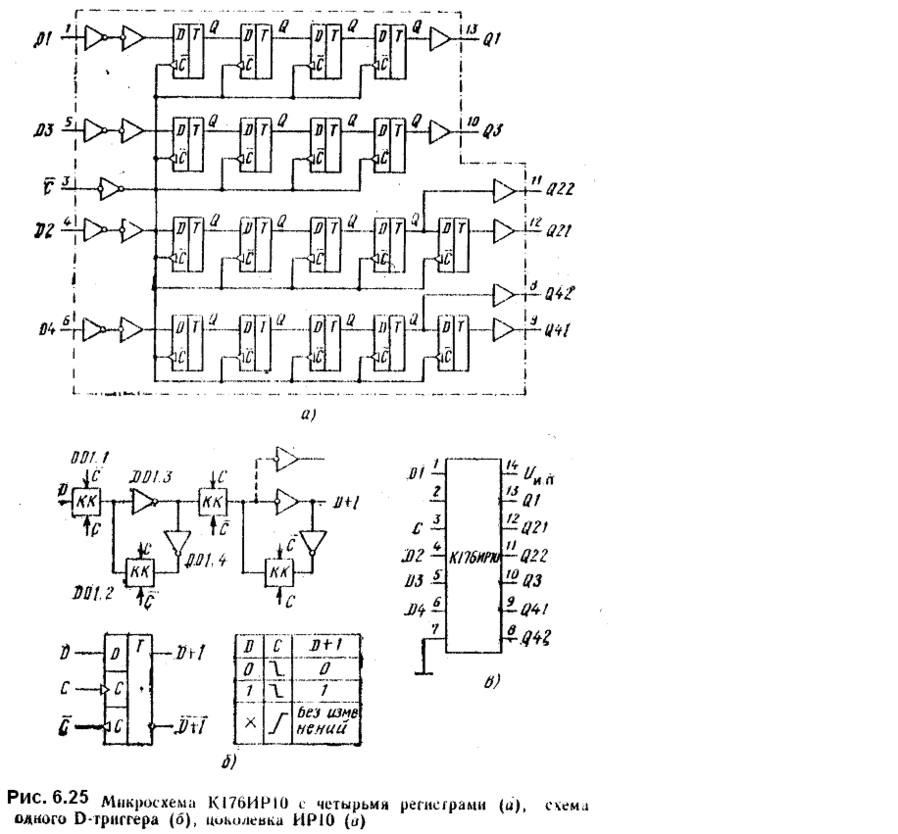

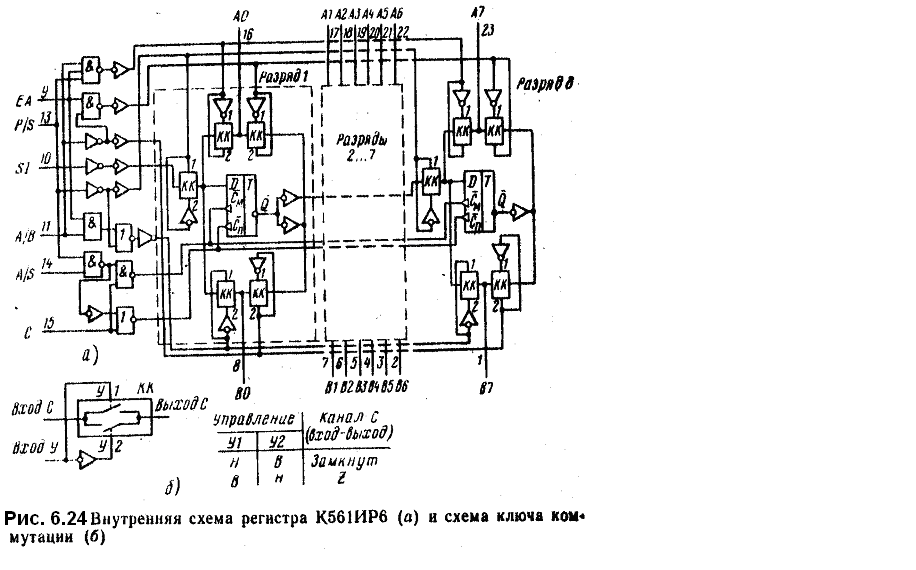

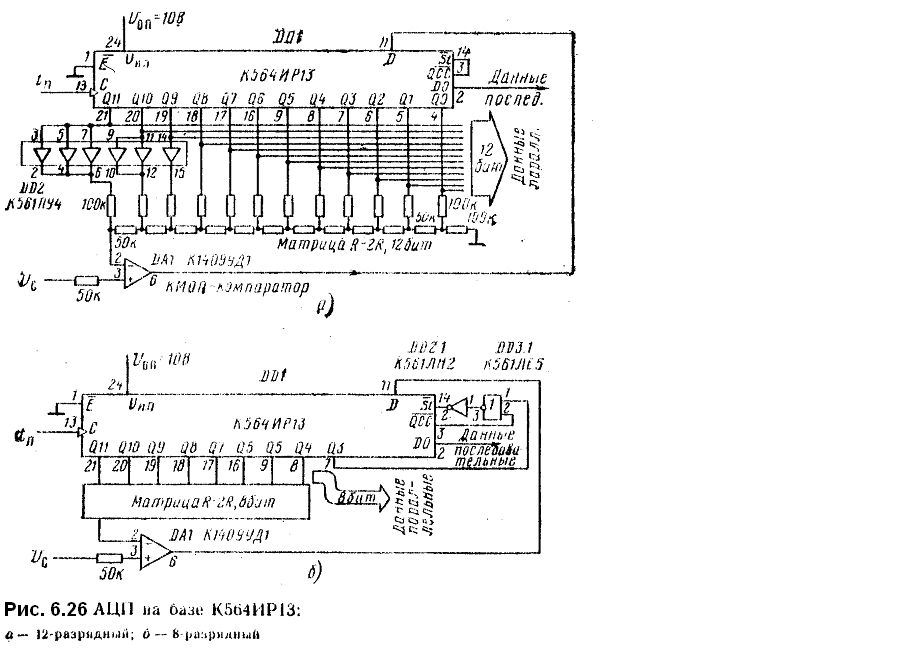

6.8 Регистры КМОП
