Автоматические защитные устройства этого вида предохраняют паропровод и проточную часть турбины от заброса частиц воды.

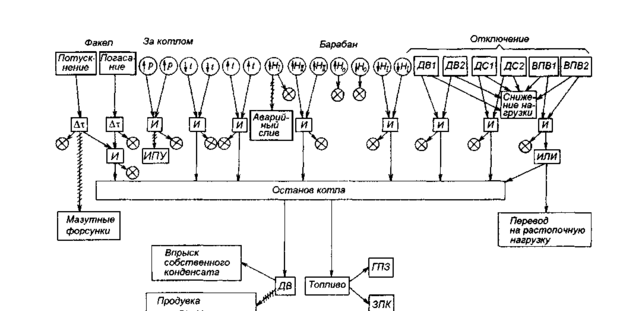

Рис. 9.5. Схема действия тепловых защит барабанных котлов.
Аналогично устроена и действует система защиты от повышения температуры первичного пара сверх установленного максимального значения.
Помимо рассмотренных защит, к останову котла или к снижению нагрузки приводит непредвиденное или ошибочное отключение дутьевых вентиляторов ДВ, дымососов ДС и вентиляторов первичного воздуха ВПВ (см. рис. 9.5).
Защита от прекращения подачи воды (рис.9.6) Для котлов предусматривают автоматическую защиту, воздействующую на останов при снижении расхода воды Gпв. на контур до 30% расчетной производительности. Сигналом, подтверждающим необходимость действия защиты, может служить снижение давления у за регулирующим питательным клапаном (РПМ до 15% по сравнению с дав гением при полном расходе. Одновременное появление этих сигналов вызывает включение резервных питательных насосов, а в случае их отказа через Δτ -= 15—20 с зашита производит останов котла возведением на дутьевые вентиляторы.

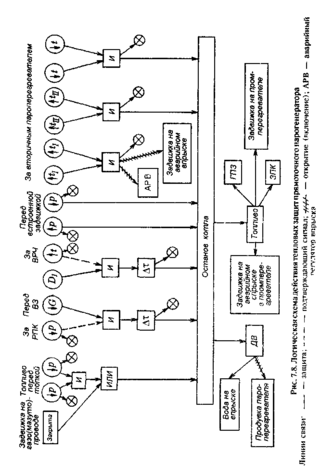

Рис. 9.6. Схема действия защит прямоточного котла
Защита от разрыва труб водяного экономайзера. Утечка воды в экономайзере из-за появления свища в трубах может привести к нарушению нормального режима работы испарительного контура и повышению температуры пара в тракте. Поэтому появление небаланса ↑ ΔG в 25—30% между расходами воды до и после водяного экономайзера (ВЭ) на каждом из его потоков служит сигналом для срабатывания защиты, воздействующей на останов котла с выдержкой времени Δτ = 20 с, необходимой для предотвращения ложного останова из-за небаланса расходов по режимным условиям. В качестве подтверждающего сигнала этой защиты используют резкое повышение температуры пара по тракт.
Аналогично могут быть устроены ТЗ от повреждения других поверхностей нагрева.
