АВТОМАТИЗИРОВАННОЕ УПРАВЛЕНИЕ В ТЕПЛОЭНЕРГЕТИКИ.

Лекция 1. Системы управления

1.1. Понятие больших систем управления

Объединенную систему (ОС) образуют агрегаты и аппараты технологических процессов направленных на выпуск продукции: комплекс технологических цепочек и предприятий, которые объединены единой целью производства.

Важнейший признак объединенной системы, отличающий ее от других крупных
промышленных и производственных объединений, — одновременность процессов производства продукции и необходимостью баланса между суммарными мощностями,
в системе.

Объединенная система в целом относится к большим системам (сложным). Такие системы следует называть сложной системой многофункциональных элементов (подсистем), имеющих общую цель управления, в результате взаимодействия которых система в целом приобретает новые качества.

Типовой ОС следует считать совокупность объединенных элементов для параллельной
работы, имеющую общий резерв и централизованное управление для координации режимов работы предприятия (концерна).

Современная объединенная единая система (ОЕС) — огромный и чрезвычайно
сложный производственный комплекс, имеющий внутренние и внешние технологические,
транспортные, информационные и экономические связи. Управление таким комплексом требует быстрого принятия ответственных решений. Перерывы в работе ОЕС ведут к
тяжелым экономическим и социальным последствиям.

ОЕС как объект оперативно-диспетчерского управления производством и обмена технологическими мощностями состоит из взаимодействующих
предприятий и фирм. Границы каждой ОС определяют, исходя из конфигурации производства с учетом территориальной и экономической общности
предприятий, а также существующего в нашей стране административного деления.

1.2. Критерии и структуры систем управления ОЕС

Энергетический баланс в i-й объединенной системе описывается следующим
увавнением:

где: N_ji- -нагрузка на i- технологию на j - производстве;

Проблема управления генерацией технологической мощности в ОЕС состоит в определении значений мощностей технологических процессов, при которых затраты на выработку продукции будут минимальными. Мерой оценки эффективности в ОЕС служит главная (глобальная)функция затрат:

(1.2.)

В выражении (1.2) под v_гл и ν_i имеют в виду так называемые текущие или эксплуатационные затраты (издержки), а чаще всего их топливная составляющая, как наиболее весомая, достигающая 60—70% эксплуатационных затрат.

Задача оптимального, т.е. наилучшего в смысле экономии затрат, управления ОЕС, состоит в том, чтобы минимизировать функцию (1.2) при условии.

Задачу минимизации затрат можно решать, либо управляя всеми предприятиями, входящими в ОЕС, непосредственно из одного центра — объединенного диспетчерского управления (ОДУ), либо на основе многоступенчатого управления, структура которого показана на. Обычно каждая ОС имеет собственный центр — диспетчерское управление (ДУ), оснащенное комплексом из двух или тpex электронно-вычислительных машин (УВК).

В свою очередь ДУ ОС подчиняется ОДУ, также имеющему в своем составе
централизованный комплекс ЭВМ(ОУВК).

В решении задачи минимизации затрат в масштабе ОЕС при таком подходе участвуют
как УВК отдельных производств и ОС, так и ОУВК.

Задача ОУВК состоит в определении оптимальных значений обменов:

(1.3.)

Если значения обменов в ОЕС удовлетворяют (1.4), то локальные оптимумы для каждой

(1.4)

ЕС, определяемые условием

будут одновременно и глобальными. При изменении режимов работы отдельных звеньев ОУВК должен определить новые оптимальные значения обменов

которые должны удовлетворять балансному уравнению

Рис. 1.1 Структура.

Многоступенчатое управление при одинаковых исходных данных обладает радом
преимуществ перед централизованным. Так при изменении в одной из ЕС нагрузки по составу работающего оборудования компенсация может быть осуществлена за счет ее внутренних резервов, при этом, управление осуществляют с помощью местной ЭВМ, т.е. быстрее, дожидаясь координирующего сигнала от ОУВК. Это весьма важно в условиях быстро меняющейся ситуации, характерной для работы ЕС.

Точно так же без существенного изменения задач по управлению отдельных ЕС
производится наращивание или сокращение объединенных мощностей в ОЕС. В связи с этим многоступенчатую систему управления нескольких ОЕС можно нарастить до
супер объединения в результате координации задач отдельных ОУВК с помощью главного УВК, устанавливаемого в центральном диспетчерском управлении (ЦДУ). В качестве модуля многоступенчатой системы управления используют двухуровневую подсистему (ОДУ-ДУ) (см. рис. 1.2).

Назначение АСДУ — управлять процессами производства всех элементов концерна.

Каждый из этих постов служит рабочим местом оперативного персонала, наделенного
правом вмешательства в работу нижестоящих подсистем управления, и оснащен комплексом ЭВМ, приспособленных для приема измерительной информации соответственно на уровне технологии, ОС и ОЕС. Комплекс ЭВМ, персонал по их обслуживанию и библиотеки программ, по которым выполняют вычислительные операции, сосредоточены в соответствующих информационно-вычислительных центрах УВК, соединенных между собой линиями связи для передачи управляющих и информационных сигналов. Вычислительные процессы, выполняемые УВК отдельных ОС и ОЕС, координируют с помощью ЭВМ, установленными на
главном вычислительном центре ГУВК, куда стекается обобщенная информация от объектов ОЕС.

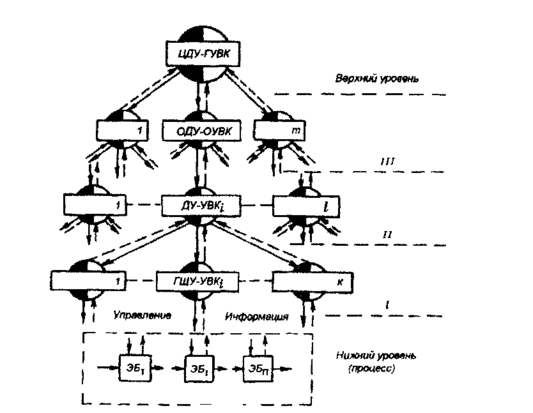

Рис.1.2. Структура автоматизированной системы диспетчерского управления АСДУ ЕОС
