1.Архитектурно-строительный раздел
1.1 Эскизное проектирование.
1.1.1 Технико-экономическая и природно-климатическая характеристика района строительства
Но́глики — посёлок городского типа, административный центр муниципального образования «Городской округ Ногликский» Сахалинской области России. Население пгт. Ноглики— 9971 чел. (2015). Расположен на северо-востоке острова Сахалин, на правом берегу реки Тымь, в 9 км от её впадения в Ныйский залив Охотского моря. В Ногликах существует железнодорожная станция, аэропорт. В посёлке преобладает малоэтажная застройка ввиду повышенной сейсмической активности. В 2009 году в посёлке были построены здания: ЦРБ (центральной районной больницы), самого дорогого и большого спортивного комплекса на Сахалине-«Арена». Экономика района базируется на использовании природных ресурсов. Главное градообразующее предприятие — НГДУ «Катанглинефтегаз», принадлежащее ООО «РН-Сахалинморнефтегаз». Электроэнергетика: 18 ноября 1999 года была сдана в эксплуатацию Ногликская газовая электростанция мощностью 48 мегаватт. Работают предприятия лесной, рыбодобывающей, строительной промышленности. На территории Ногликского района располагается нефтегазовые месторождения и проекты по добычи и переработки нефти и газа: «Сахалин-1», «Сахалин-2» и «Сахалин-3».
1.1.2 Климатические условия района строительства
Климатическая характеристика пгт. Ноглики приведена в таблице 1.1.
| № п/п | Наименование характеристики | Характеристика | Источник | ||
| 1 | Место строительства | Ноглики | по заданию | ||
| 2 | Климатический район и подрайон строительства | I Г | [1, прил. А, рис.А.1] | ||
| 3 | Зона влажности района | влажная | [2, прил. В] | ||
| 4 | Температура воздуха наиболее холодной пятидневки, обеспеченностью 0,92, °С | -30 | [1, табл.3.1] | ||
| 5 | Средняя температура воздуха, °С, периода со средней суточной температурой воздуха ≤ 10 °С | -6 | [1, табл.3.1] | ||
| 6 | Продолжительность, сут, периода со средней суточной температурой воздуха ≤ 10 °С | 274 | [1, табл.3.1] | ||
| 7 | Средняя температура воздуха, °С, периода со средней суточной температурой воздуха ≤ 0 °С | -11,7 | [1, табл.3.1] | ||
| 8 | Продолжительность, сут, периода со средней суточной температурой воздуха ≤ 0 °С | 182 | [1, табл.3.1] | ||
| 9 | Средняя температура воздуха, среднее парциальное давление водяного пара | °С | гПа | [1, табл.5.1, табл.7.1] | |
| январь | -18,0 | 1,2 | |||
| февраль | -15,9 | 1,4 | |||
| март | -9,6 | 2,2 | |||
| апрель | -1,7 | 4,0 | |||
| май | 3,6 | 6,1 | |||
| июнь | 9,3 | 9,0 | |||
Таблица 1.1 Климатические условия пгт.Ноглики
| № п/п | Наименование характеристики | Характеристика | Источник | |||
| 9 | июль | 13,1 | 12,6 | [1, табл.5.1, табл.7.1] | ||
| август | 14,5 | 13,7 | ||||
| сентябрь | 10,7 | 10,5 | ||||
| октябрь | 3,2 | 5,9 | ||||
| ноябрь | -7,2 | 2,9 | ||||
| декабрь | -15,3 | 1,6 | ||||
| За год | -1,1 | 5,9 | ||||
| 10 | Преобладающее направление ветра за декабрь - февраль | З | [1, табл.3.1] | |||
| 11 | Максимальная из средних скоростей ветра по румбам за январь, м/с | 5,3 | [1, табл.3.1] | |||
| 12 | Повторяемость и средняя скорость ветра в январе по направлению румбов | Повторя-емость, % | Средняя скорость, м/с | [1, прил.4] | ||
| С | 4 | 9,9 | ||||
| СВ | 4 | 9,5 | ||||
| В | 1 | 7,2 | ||||
| ЮВ | 1 | 4,9 | ||||
| Ю | 0 | - | ||||
| ЮЗ | 11 | 5,8 | ||||
| З | 39 | 7,9 | ||||
| СЗ | 40 | 11,2 | ||||
| 13 | Нормативная глубина промерзания грунта под оголенной поверхностью, м | 1,9 | [4, п.5.5.3] | |||
| 14 | Наличие вечномерзлого грунта | нет | [3, прил.1, рис.2] | |||
| 15 | Снеговой район, расчетный вес снегового покрова, кПа (кг/м2) | V район 3,2 (320) | [5, п.10.2, табл.10.1, прил.Ж, карта 1] | |||
Продолжение табл. 1.1
Окончание таблицы 1.1
| № п/п | Наименование характеристики | Характеристика | Источник |
| 16 | Ветровой район, нормативное значение ветрового давления, кПа (кг/м2) | IV район 0,48(48) | [5, п.11.1.4, табл.11.1, прил.Ж, карта 3] |
| 17 | Сейсмичность района, баллы | 9 | [6, прил.Б] |
1.1.3 Требования, предъявляемые к зданию
1.1.3.1 Функциональные требования
Функциональные требования к модулю 4- газовая компрессорная установка, заключаются в том, чтобы здание наиболее полно удовлетворяло своему назначению, т.е. заданным параметрам размещаемого в нем технологического процесса. Главным технологическим оборудованием в здании является газовая турбина. Для работы газовой турбины необходимо предварительное сжатие природного газа при помощи компрессора. Природный газ поступают в компрессорную из скважин хранения по магистральному газопроводу. Сжатие газа, транспортируемого по магистральным газопроводам, осуществляется на компрессорной станции, оборудованных центробежным компрессором. Через входной кран газ из магистрального газопровода, пройдя через пылеуловители и маслоуловители, поступает на вход рабочих центробежных нагнетателей. После двухступенчатого сжатия и очистки газ через обратные клапаны и краны направляется в магистральный газопровод [24].

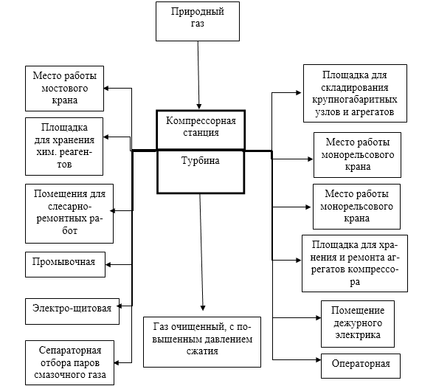

Рисунок 1.1 Функциональная схема
1.1.3.2 Санитарно-гигиенические требования
На основании санитарно-гигиенических требований и нормативных документов регламентирующие следующие параметры здания:
- для нормальной и безопасной работы как людей, так и для оборудования предусматривается температура внутреннего воздуха в здании:
С для обслуживающего персонала и
С поверхности оборудования;
- влажность в помещениях промышленного воздуха- 60%;
-скорость движения воздуха-0,2 м/с;
- характер работы, проводимой в здании- постоянный;
-вентиляции в модули приточно-вытяжная и кратностью воздухообмена- 12 обменов/ч, 95680
;
-освещение в здании искусственное, осуществляется за счет взрывозащитных фонарей;
-по характеристике зрительной работы относиться к высокой точности и имеет разряд- III;
-технологическое оборудование излучает шум, в качестве мер по защите от шума предусмотрены звукопоглощающие перегородки в помещениях постоянного пребывания обслуживающего персонала, в близи оборудования и в здании целом надлежит применение двойной защиты слуха от шума для персонала.
Производственные помещения и объекты, на которых возможно поступление в воздух рабочей зоны сероводорода, должны быть оборудованы автоматическими газоанализаторами с сигнализацией, устанавливаемыми на основных рабочих местах [7, п. 3.4].
Выходы из зданий следует ориентировать на сторону, где нет установок или объектов, на которых возможно выделение сероводорода [7, п. 3.5].
В производственных помещениях с возможным выделением вредных веществ в воздух рабочей зоны должна быть предусмотрена общеобменная вентиляция [7, п. 3.6].
В производственных помещениях с оборудованием, генерирующим интенсивный шум, и постоянным пребыванием работающих стены должны быть выполнены в шумопоглощающем исполнении [7, п. 3.10]
Конструкция и условия эксплуатации полов должны предусматривать предупреждение появления наледей на полу сооружений, не имеющих укрытия от метеорологических воздействий. Следует также предусматривать и обеспечивать своевременное удаление с поверхности пола грязи, смазочных масел, химических реагентов [7, п. 3.12].
Подземный и капитальный ремонты следует проводить только при отсутствии газопроявлений и обеспечении постоянного автоматического контроля за содержанием сероводорода в воздухе рабочей зоны [7, п. 4.11.5].
В нормативно-техническую и проектно-конструкторскую документацию на оборудование, установки и объекты должны быть включены:
