Приняты марки сэндвич-панелей серии КСП-А-150 для строительства жилых, общественных и промышленных зданий в районах сейсмичностью 7, 8 и 9 баллов (табл. 1.10).

Таблица 1.10 Спецификация кровельных сэндвич-панелей

Кровельные сэндвич-панели выполнена из оцинкованных листов. В качестве утеплителя приняты негорючие гидрофобизированные плиты из минеральной ваты на основе каменных пород (изофруд). Система водоотвода – организованная, с наружным водостоком. В проекте кровля многоуровневая с уклоном 10%.

Рисунок 1.30 Коньковый узел

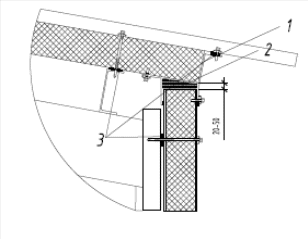

Рисунок 1.31 Карнизный узел

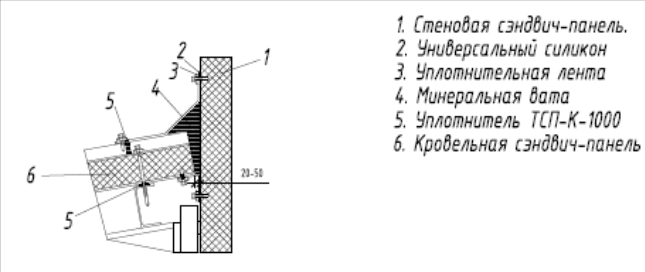

Рисунок 1.32 Примыкание кровли к стене

1.2.3 Теплотехнический расчет ограждающих конструкций

1.2.3.1 Теплотехнический расчет стеновых сэндвич-панелей

Наружные стены здания выполнены из трехслойных сэндвич-панелей толщиной 0,1 м. При реконструкции необходимо привести сопротивление теплопередаче наружных ограждающих конструкций в соответствие с современными требованиями по теплозащите. Производится определение необходимой толщины утеплителя.

_{Условие расчета:}

где -фактическое сопротивление теплопередаче ограждающей конструкции; - нормируемое сопротивление теплопередаче ограждающей конструкции.

где - базовое значение требуемого сопротивления теплопередаче, принимается по [2, п. 5.2]. в зависимости от градусо-суток отопительного оборудования; - коэффициент, учитывающий особенности района строительства, в расчете принимается равным [2, п. 5.2].

Градусо-сутки отопительного периода, °С·сут/год, определяют по формуле:

где t_от, z_от, - средняя температура наружного воздуха, °С, и продолжительность, сут/год, отопительного периода, принимаемые по своду правил для периода со среднесуточной температурой наружного воздуха (таблица 1.1); t_в - расчетная температура внутреннего воздуха здания, °С - по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20-22 °С); согласно классификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (в интервале 16-21 °С)[2].

Нормируемое значение сопротивления теплопередаче наружных стен:

где a, b – коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий; a = 0,0002, b = 1 [2, табл. 3].

Фактическое приведенное сопротивление теплопередаче фрагмента теплозащитной оболочки рассчитывается в соответствии с [2, прил. Е].

где - осредненное по площади условное сопротивление теплопередаче фрагмента теплозащитной оболочки здания либо выделенной ограждающей конструкции, м ·°С/Вт; - протяженность линейной неоднородности -го вида, приходящаяся на 1 м фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, м/м ; - удельные потери теплоты через линейную неоднородность -го вида, Вт/(м·°С); - количество точечных неоднородностей -го вида, приходящихся на 1 м фрагмента теплозащитной оболочки здания, или выделенной ограждающей конструкции, шт./м ; - удельные потери теплоты через точечную неоднородность -го вида, Вт/°С.

К линейным и точечным неоднородностям на наружных стенах относятся различные конструктивные и архитектурные детали и включения.

Для расчета теплопотерь через линейные и точечные неоднородности необходимо проводить расчет с построением температурных полей. Для упрощения расчета в рамках дипломного проекта воспользуемся вспомогательным коэффициентом теплотехнической однородности:

где - коэффициент теплотехнической однородности, вспомогательная величина, характеризующая эффективность утепления конструкции. Справочное значение данного коэффициента приведено в ГОСТ Р 54851-2011 «Конструкции строительные ограждающие неоднородные. Для конструкции стены из трёхслойных сэндвич-панелей .

где – условное сопротивление теплопередаче однородной части фрагмента теплозащитной оболочки здания.

где - коэффициент теплоотдачи внутренней поверхности ограждающих конструкций , Вт/м²·°С, [2, табл.4]; - коэффициент теплоотдачи наружной поверхности ограждающих конструкций , Вт/м²·° С, [2, табл.6]; – термическое сопротивление слоя однородной части фрагмента, (м²·°С)/Вт.

где – толщина слоя, м; – теплопроводность материала слоя, Вт/(м·°С).

Расчетный коэффициент теплопроводности каждого слоя принимаются по [2, прил. Т]. Расчетные коэффициенты теплопроводности материалов выбираются по условиям эксплуатации строительных конструкций в зависимости от климатических условий пункта строительства А или Б и влажностного режима помещений здания. Влажностный режим помещений устанавливается по [2, табл.1]. Зона влажности указана в климатических параметрах. По [2, табл.2] устанавливаются условия эксплуатации ограждающих конструкций «А» или «Б».

Ограждающая конструкция в проекте состоит из следующих слоев:

1. R₁=δ/λ термическое сопротивление первого слоя ограждающей конструкции: оцинкованный лист, δ=0,001 м толщина слоя, λ=58 Вт/(м ×°С) коэффициент теплопроводности;

2. R₂=x/λ термическое сопротивление второго слоя ограждающей конструкции: утеплителя пенополистирола, δ=х м толщина слоя, λ=0,041 Вт/(м ×°С) коэффициент теплопроводности;

3.
   R₃=δ/λ термическое сопротивление третьего слоя ограждающей конструкции: оцинкованный лист, δ=0,001 м толщина слоя, λ=58 Вт/(м ×°С) коэффициент теплопроводности.

Рисунок 1.34 Фрагмент стеновой панели: 1-оцинкованный лист; 2-утеплитель; 3- оцинкованный лист

Подбор необходимой толщины слоя утеплителя:

где α_в = 8,7 Вт/(м² ° С) [2, табл. 4]; α_н = 23 Вт/(м² ° С) [2, табл. 6].

Плиты пенополистирола выпускаются толщиной от 20 мм до 150 мм (20, 30, 40, 50, 60, 70, 80, 90, 100, 120, 150 мм). Толщина утепления назначается исходя из возможности применения выпускаемых плит, таким образом, чтобы толщина была не менее требуемой, и при этом использовалось наименьшее количество слоев. Принимаем толщину слоя утеплителя 100 мм.

Рассчитываем фактическое значение приведенного сопротивления теплопередаче наружных стен:

1.2.3.2 Теплотехнический расчет пола первого этажа

Пол первого этажа реконструируемого здания выполнены из: кислото-

стойкой керамической плитки, цемента-песчаной стяжки, многопустотных железобетонных плит перекрытия, минераловатных плит повышенной жесткости и двух слоев влагостойкого ГВЛ. Производится определение необходимой толщины утеплителя. Условие расчета выполняется по формуле (1.5).

Нормируемое значение сопротивления теплопередаче полов первого этажа определяем по формуле (1.8):

где a, b – коэффициенты, значения которых следует принимать по данным таблицы для соответствующих групп зданий; a = 0,00025, b = 1 [2, табл. 3].

Ограждающая конструкция в проекте состоит из следующих слоев:

1) R₁ = δ/λ термическое сопротивление первого слоя: кислото-стойкая керамическая плитка, δ=0,03 м толщина слоя, λ=0,9 Вт/(м ×°С) коэффициент теплопроводности;

2) R₂= δ /λ термическое сопротивление второго слоя: выравнивающая ц.п. стяжка, δ=0,025 м толщина слоя, λ=1,4 Вт/(м ×°С) коэффициент теплопроводности;

3) R₃=δ/λ термическое сопротивление третьего слоя: плиты ж/б многопустотные, δ=0,22 м толщина слоя, λ=2,3 Вт/(м ×°С) коэффициент теплопроводности;

4) R₄=х/λ термическое сопротивление четвертого слоя: минераловатные плиты повышенной жесткости, δ=х м толщина слоя, λ=0,048 Вт/ (м ×°С) коэффициент теплопроводности.

5) R₅=δ/λ термическое сопротивление пятого слоя: два листа влагостойкого ГВЛ, δ=0,024 м толщина слоя, λ=0,12 Вт/(м ×°С) коэффициент теплопроводности.

Подбор необходимой толщины слоя утеплителя по формуле (1.11):

Для конструкции пола .

,где α_в = 8,7 Вт/(м² ° С) [2, табл. 4]; α_н = 23 Вт/(м² ° С) [2, табл. 6].

м.
