3. Организационно-технологический раздел
3.1 Технологическая карта на устройство кровли
3.1.1 Область применения
В данном разделе выпускной квалификационной работы разработана технологическая карта на устройство и монтаж ферм покрытия, прогонов и кровли из трехслойных сэндвич-панелей надстройки производственного здания (модуль 4, БКП Чайво, пгт. Ноглики). Здание четырехэтажное, высота этажа с первого по третий – 3,5 м, четвертый этаж 8,84 метров. Размеры здания в осях 14,96 × 42,1м. Высота от поверхности земли до конька кровли после реконструкции 22 м. В процессе реконструкции промышленного здания производится надстройка в осях Г-Е и по всей ширине здания. При этом изменятся грузоподъемность мостового крана с 15 тонн до 20 тонн в осях Г-Е и увеличение высоты отметки оголовка рельса на 2 метра, вследствие чего необходимо разработать технологическую карту на устройство кровли надстройки. Сама надстройка в плане имеет размеры в осях: 14,96х12 метров с уклоном кровли 10%.
Наиболее благоприятный для работы интервал температуры окружающего воздуха составляет от плюс 10 до плюс 25
. Работы производится в летнее время года в одну смену. Монтаж элементов кровли предусмотрено осуществлять с помощью автомобильного крана Liebherr LTM 1030-2.1.
Состав работ, рассматриваемых технологической картой:
-
Подготовительные работы:
-организация рабочей зоны строительной площадки;
-транспортировка и складирование оборудования, материалов и конструкций.
2) Основные работы:
-строповка и расстроповка конструкций;
-выверка и временное закрепление конструкций;
-постоянное закрепление конструкций, сварочные работы;
-монтаж элементов кровли.
Определение объемов работ
При надстройке здания выполняется монтаж трех металлических трапециевидных ферм. Масса одной фермы составляет 1,799 тонн длина фермы 14,96 метров, масса трех ферм составляет 5,397 тонны.
По фермам идут десять прогонов с шагом 1,519 метров из швеллеров по серии У №16У с уклоном внутренних граней полок, масса одного погонного метра составляет 14,2 кг, масса 12 метрового прогона равна 170,4 кг.
-
Общую массу прогонов определим по формуле:
|
| (3.1) |
, где
– общая масса прогонов в тоннах,
-масса одного погонного метра швеллера,
- общая длина прогонов крыши надстройки в метрах.
Определим общую длину прогонов:
|
| (3.2) |
, где 1,519 метров шаг прогонов.
Определим площадь кровельного покрытия по формуле:
|
| (3.3) |
где
-длина стропильной ноги,
-длина свеса,
-длина надстройки здания.
|
| (3.4) |
, где
-величина, зависящая от ската кровли,
-угол наклона кровли.
|
| (3.5) |
г
де
-половина ширина здания.
Рисунок 3.1 Схема к определению длины ската кровли
Объемы работ по устройству кровли представлены в таблице 3.2.
Таблица 3.1 - Объемы работ по устройству кровли
| Наименование технологических процессов | Ед. изм. | Объем работ |
| Монтаж фермы, масса | т | 5,397 |
| Монтаж прогонов | т | 1,704 |
| Монтаж сэндвич-панелей | 100 | 1,89 |
3.1.2 Организация и технология выполнения работ
До начала работы должны быть выполнены подготовительные работы. Работы выполняются бригадой (звеном) из машиниста 6 разряда и шести рабочих: четыре монтажника 4 разряда, в том числе, монтажник-бригадир 6 разряда, и электросварщик 6 разряда.
Монтажник-бригадир, наиболее опытный и квалифицированный рабочий, осуществляет по приказу строительной организации руководство монтажных работ, координирует выполнение работ, выполняет сам и участвует в выполнении наиболее ответственных операций, контролирует качество работ. Три рабочих-монтажника, имеющие квалификацию стропальщика 2 разряда и опыт монтажных работ, выполняют под руководством бригадира основной объём работ. Сварочные работы производится опытным сварщиком с допуском работ на высоте.
Расчет требуемых технических параметров крана
На возведение кровли принят автомобильный стреловой кран. Схема привязки крана приведена на рис. 3.2.
Р

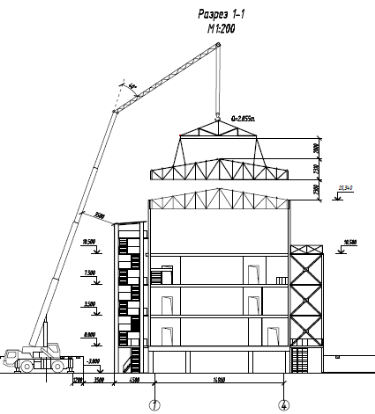

исунок 3.2 Схема привязки стрелового крана
Кран выбираем по следующим техническим параметрам: грузоподъемность крана Qкр; высота подъема крюка Hкр; вылет стрелы Lкр.
Требуемая грузоподъемность крана:
| Qтр = qг + qс , | (3.6) |
где qг – масса поднимаемого груза (ферма, m=1,799 т); qс – масса захватного приспособления, принимаемая равной 0,256 т.
| Qтр = 1,799 + 0,256 = 2,055 т. |
Требуемая высота подъема крюка:
| Нтр = hо+ hз+ hэ+ hст , | (3.7) |
где hо – превышение сооружения над уровнем стоянки крана, м; hз – запас по высоте 2,3 м; hэ – высота груза на крюке крана (ферма, hэл = 2,31 м), м; hст – высота строповки, м (принимается в пределах 2,0 – 4,0 м).
| Hтр = 22+2,3+2,31+2,0= 28,61 м. |
Определяем оптимальный угол наклона стрелы крана к горизонту по формуле:
| tg L = 2 (hст+hп) / b1+2S , | (3.8) |
где hп – длина грузового полиспаста, принимается по специализированным таблицам, длина в стянутом состоянии hп = 2,2 м; b1 - длина монтируемого элемента (ферма, b1=14,96 м); S - расстояние от края элемента до оси стрелы, принимается по требованиям техники безопасности 1,3 м; L - угол наклона оси стрелы крана к горизонту.
| tg L = 2∙(2,0+2,2)/(14,96+2∙1,3) = 0,800; сtg (0,800) = 38,66о. |
Для кранов, оборудованных гуськом, длина стрелы определяется по формуле:
| Lст = (H-hc) / sin L, | (3.9) |
где H – расстояние от оси вращения гуська до уровня стоянки крана, рассчитывается по формуле:
| Н = Нтр + hп =28,61+2,2=30,81м, | (3.10) |
где Нкр - высота подъема крюка, м; hc - расстояние от оси крепления стрелы до уровня стоянки крана, принимаем ориентировочно 1,5 м.
Lст = (30,81-1,5) / sin38,66о = 28,4 м.
Без гуська вылет стрелы крана составит:
| lтр = Lст соs38,66о | (3.11) |
| lтр = 28,4·соs38,66о = 22,2 м. |
Таким образом, требуемые параметры стрелового крана:
- грузоподъемность Qтр = 2,055т;
- высота подъема крюка Hтр = 28,61 м;
- максимальный вылет стрелы (без гуська) lтр = 28,4 м;
- длина стрелы Lст = 22,2 м.
По определенным техническим параметрам подбираем автомобильный кран Liebherr 1030-2.1 (табл. 3.2).
Таблица 3.2 - Технические характеристики крана Liebherr 1030-2.1
| Наименование показателя | Единица измерения | Характеристика |
| Грузоподъемность | т | 30,0 |
| Длина основной стрелы/гуська | м | 30,2/15,0 |
Окончание табл. 3.2
| Наименование показателя | Единица измерения | Характеристика |
| Вылет стрелы | м | 9,2-30,0 |
| Высота подъема | м | 35,0 |
| Габариты: - длина - ширина - высота | мм мм мм | 9940 2500 3550 |
| Скорость передвижения | км/ч | 80 |
| Масса крана | т | 24,0 |
3.1.2.1 Подготовительный период
До начала монтажа кровли должны быть выполнены подготовительные работы:
-ограждение строительной площадки и установление предупреждающих знаков [17];
- назначение ответственного лица за качественное и безопасное производство работ;
- получена производственно-техническая документация;
- получены разрешения на производство работ у организации, эксплуатирующей данное сооружение;
- проведен инструктажа по технике безопасности и производственной санитарии;
