На работу в «окно» на двухпутном участке с коэффициентом технологического добавочного времени 1,25.

5. Содержание бесстыкового пути

5.1 Основные положения

Работы по текущему содержанию и ремонтам бесстыкового пути должны проводиться при допустимых отступлениях температуры рельсовых плетей от их температуры закрепления по утвержденным ЦДИ ЦП технологическим картам и технологическим процессам.

Перед выполнением ремонтно-путевых работ с применением машин и механизмов должна быть установлена фактическая температура закрепления плетей. Если она находится в границах t_опт±5^оС, то перед началом работ должно быть зафиксировано положение плетей относительно «маячных» шпал и створов, клеммы на маячных шпалах переведены из монтажного в рабочее положение, специальные подклеммники заменены на типовые, болты (шурупы) затянуты с нормативным крутящим моментом, а монорегулятор скреплений АРС установлен на 3 позицию.

Летом при наступлении температуры рельсовых плетей, превышающей их температуру закрепления на 15⁰С и более, а зимой при температуре воздуха минус 30⁰С и ниже на весь период действия таких температур, надзор за бесстыковым путем должен быть усилен.

Зимой при низких температурах особое внимание необходимо уделять проверке рельсов в местах сварки и на протяженности 1 м в каждую сторону от них и следить за раскрытием стыковых зазоров. При зазорах, близких к конструктивным, и ожидаемом дальнейшем понижении температуры необходимо затянуть гайки клеммных, закладных и стыковых болтов на концах плетей по 50 м, одну пару уравнительных рельсов заменить на удлиненные и произвести регулировку зазоров.

При температуре воздуха минус 50°С и ниже скорость движения поездов ограничивается до 60 км/ч.

С наступлением положительных температур рельсов необходимо обеспечить постоянный анализ изменения отступлений пути в плане по данным графических диаграмм путеизмерительных вагонов. При этом в период действия положительных температур рельсов (май-сентябрь) проверка путеизмерительными вагонами должна производиться в дневное время суток. В случаях выявления в период между двумя проходами путеизмерительного вагона увеличенной разности стрел неровностей в плане на 10 мм (на длине до 10 м) и более, необходимо принять меры по снятию продольных сил в рельсовых плетях и определить фактическую температуру их закрепления на участках, где наблюдается интенсивный рост величины отступлений пути в плане. Снятие продольных сил (разрядка напряжений) производится в плетях, где расстояние от их концов до отступления пути в плане не превышает 150 м.

При расстоянии от концов плети до отступления пути в плане более 150 м, если при визуальном осмотре пути не обнаружено грубых нарушений в его содержании (угон плетей, не заполнена балластная призма и т.д.), до наступления разности в 15⁰С между температурой рельса и температурой закрепления плетей устранение отступлений можно выполнить после регулировки напряжений в плетях на участке по 100 м в обе стороны от неровности пути. Регулировка напряжений выполняется по ходу движения поезда. Направление выполнения разрядки температурных напряжений определяется технологией и длиной плети.

5.2 Контроль за угоном плетей и за их температурным режимом

Наблюдения за работой бесстыкового пути начинаются с момента укладки и закрепления плетей. К началу его эксплуатации начальники участков, дорожные мастера, бригадиры пути и контролеры состояния железнодорожного пути (далее – ПК)должны иметь данные о длинах плетей и температурах их закрепления. Эти же данные должны быть записаны в Журналах учета службы и температурного режима рельсовых плетей, а также внесены в Единую корпоративную автоматизированную систему управления инфраструктурой по бесстыковому пути (ЕКАСУИ БП).

Особое внимание работники дистанций пути должны уделять предотвращению угона плетей бесстыкового пути. Угон плетей вызывает изменение температуры их закрепления и может привести к опасным концентрациям в плетях растягивающих или сжимающих усилий. Угон плетей возможен на участках, где прижатие рельсов к основанию ниже допускаемых значений, наличие большого процента дефектных подрельсовых амортизационных прокладок или шпальные ящики заполнены балластом менее, чем на 50% (угон всей рельсошпальной решетки).

С момента закрепления плетей должен быть организован постоянный контроль за усилиями прижатия рельсов к основанию и за продольными подвижками плетей. На наличие угона плетей указывают следы клемм на подошве рельсов, смещение подкладок по шпалам. На наличие угона всей рельсошпальной решетки, а соответственно и плетей, указывает взбугривание или неплотное прилегание балласта к боковым граням шпал, перекоси раскантовка шпал.

Контроль за угоном плетей осуществляется по смещению контрольных сечений рельсовой плети относительно «маячных» шпал не реже одного раза в месяц. Эти сечения отмечают поперечными полосами шириной 10 мм, наносимыми при помощи трафаретов несмываемой светлой краской: на подошву и шейку рельсов внутри колеи в створе с боковой гранью риски на подкладке подкладочных скреплений КБ65, ЖБР-65ПШМ, ЖБР-65ПШ (рисунок 5.1); в створе с риской на верхней площадке шпалы для бесподкладочных скреплений ЖБР-65, ЖБР-65Ш, W-30, СМ-1 (рисунок 5.2); в створе с полоской на головке анкера скреплений АРС-4,Пандрол-350и КПП-5 (рисунок 5.3).

На участках с загрязнением рельсовых плетей внутри колеи разрешается наносить риски с наружной стороны колеи.

Рисунок 5.1 - Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для подкладочных скреплений

Рисунок 5.2 - Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для бесподкладочных скреплений

Рисунок 5.3 - Отметка контрольного сечения на плети и «маячной» шпале для контроля угона пути для анкерных скреплений

В качестве «маячной» шпалы выбирается шпала, расположенная напротив пикетного столбика или километрового столба.

С учетом наличия в бесстыковом пути «дышащих» участков (подвижных концов) плетей при расположении первой (последней) «маячной» шпалы (по ходу километров) на расстоянии менее 60 м от конца плети подвижки ее относительно этой шпалы, при определении изменений длины участка плети между первой и второй «маячными» шпалами, не учитываются.При обнаружении смещений контрольных сечений относительно «маячных» шпал до 5 мм включительно необходимо проверить на участке состояние скреплений, заменить дефектные элементы, смазать резьбу болтовых скреплений, подтянуть гайки болтов, шурупы, а при скреплениях АРС-4 установить монорегулятор на четвертую позицию. В случаях, если смещения плетей наблюдаются на большей половине плети, подтягивание болтов, шурупов производится по всей ее длине.

При обнаружении смещений контрольных сечений более 5 мм контролер состояния железнодорожного пути (далее – ПК), бригадир или дорожный мастер незамедлительно информирует руководителя дистанции пути по должности не ниже заместителя начальника и диспетчера дистанции пути о месте выявленных смещений и их величине. После получения данных, техническим отделом дистанции пути незамедлительно рассчитывается изменение температуры на каждом 100-метровом участке плети в зависимости от размеров и направления смещений рисок на соседних «маячных» шпалах. При регулярных осмотрах производится наблюдение за участками плетей со смещением контрольных сечений от 5 до 10 мм. Если укорочения плети на контрольных участках не превышают 10 мм, необходимо по результатам полученных укорочений определить фактическую температуру закрепления, внести ее в Журнал учета службы и температурного режима рельсовых плетей, указать границы подвижек плети и пользоваться фактической температурой закрепления плети до восстановления ее в оптимальном режиме работы (t_опт±5^оС).

Если после обнаружения укорочения плети на 10 мм и более, но не свыше 20 мм (смещение рисок «внутрь» контрольного участка) ожидается повышение температуры рельсов относительно температуры закрепления плетей более чем на 15°С, то на период действия указанных температур до выполнения регулировки напряжений скорость движения поездов ограничивается до 60 км/ч.

При установлении укорочений плети на контрольных участках более 10 мм, но не свыше 20 мм, необходимо:

определить по методике, приведенной выше, изменения длин плетей на участках между «маячными» шпалами;

рассчитать фактическую температуру закрепления контрольных участков (между соседними «маячными» шпалами);

определить допускаемое по устойчивости пути повышение температуры закрепления плетей [∆t_у] для рассматриваемых контрольных участков;

рассчитать по методике расчетный интервал температуры закрепления плети, т.е. max t_з и min t_з и сопоставить его с полученной на угоняемых участках фактической температурой закрепления плети (t_з.ф).

Расчет фактической температуры закрепления плетей для схемы подвижек их относительно контрольных сечений относительно «маячных» шпал (рисунок 5.4) приведен ниже.

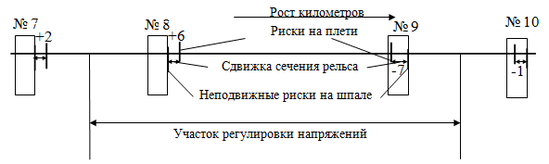

Рисунок 5.4 - Схема определения подвижек рельсовых плетей относительно контрольных сечений на «маячных» шпалах

Оптимальная температура закрепления + 30 ± 5°С;

температура закрепления плети + 32°С;

на 7-й «маячной» шпале сдвижка + 2 мм (+ при смещении в направлении роста километров), на 8-й + 6 мм, на 9-й (–7) мм, на 10-й (– 1) мм.

Отклонение температуры закрепления определяется по формуле:

где – измеренное фактическое удлинение («+») или укорочение («–») участка плети, мм; – расстояние между «маячными» шпалами (≈100 м); 85 – переходный коэффициент, равный , где – коэффициент линейного расширения рельсовой стали, равный 0,0000118, 1/град.

Для 100-метрового участка _.

Для участка 8 – 9, длина которого укоротилась, отклонение температуры составит

Δt= 0,85((–7) – 6) = – 11°С,

т.е. фактическая температура закрепления (t_з.ф.) участка 8 – 9 составит

(t_з.ф.) = 32 – 11 = 21°С.

Так как t_з.ф. выходит за нижний предел оптимальной температуры, то необходимо принять меры по введению ее в оптимальную температуру закрепления. В этом случае возможно произвести регулировку температурных напряжений, т.к. подвижки по соседним «маячным» шпалам (№7, №10) не превышают 5 мм.

В данном примере регулировка напряжений должна быть выполнена на участке 8 - 9 плюс по 50 метров с обеих сторон.

Если укорочения плети на контрольных участках не превышают 10 мм, необходимо по результатам полученных укорочений определить фактическую температуру закрепления, внести ее в Журнал учета службы и температурного режима рельсовых плетей, указать границы подвижек плети и пользоваться фактической температурой закрепления плети до восстановления ее в оптимальном режиме работы (t_опт±5^оС).

Если t_з.ф ниже нижней границы (mint_з) расчетного интервала, то плети закрепляются и в декадный срок производятся работы по вводу плетей в оптимальный интервал температуры закрепления (t_опт±5^оС). До ввода плетей в t_опт±5^оС плети закрепляются, а скорость движения поездов ограничивается до 40 км/ч.

Если выявленный участок с t_зф≤mint_з находится в пределах затяжного спуска или в ближайшие дни ожидается повышение температуры рельсов, в прямых и в кривых радиусами 800 м и более не менее чем на 30-35⁰С, а в кривых радиусами менее 800 м на 20-25⁰С, то движение поездов прекращается и сразу же выполняются работы по восстановлению температурного режима работы плетей.
