тогда расчетная формула будет иметь вид

где l - длина заготовки в направления движения в мм;

g = 9,81 м/сек ускорение силы тяжести. Коэффициент выдачи для рассматриваемых бункеров с числом оборотов (ходов) захватного органа n = 1004-200 ход/мин может

быть принят равным: для АБЗОУ с подвижными втулками η =0,1 и с вращающейся втулкой η= 0,12

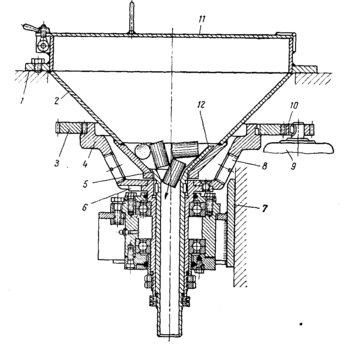

Рис. 11 Конструкция АБЗОУ с вращающейся втулкой

Бункерное устройство с вращающейся втулкой показано на рис. 11. В неподвижный корпус 2, который крепится к основанию фланцем 1, загружаются заготовки. После этого бункер закрывается крышкой 11. В нижней части бункера вращается лопасть 12, которая изготовлена как одно целое с приемным лотком (трубкой) 5. Трубка 5 соединена со ступицей 6, вращающейся в подшипниках качения, смонтированных в основании 7. Вращение трубки 5 (10 об/мин) осуществляется от электродвигателя 9 через открытую зубчатую передачу 10 и З и ступицы 4 и б. Заготовки, находящиеся в бункере, благодаря вращению лопасти 12 разворачиваются и одна за другой попадают в трубку 5, которая в зависимости от диаметра заготовок может быть сменной. Во время работы бункера в ступице 4 накапливается пыль, удаляемая сжатым воздухом через отверстия, закрытые пробками 8.

В последнее время очень широкое распространение получили вибрационные бункерные устройства.

Преимуществом вибрационных бункерных устройств прежде всего является то, что скорость движения заготовки не зависит от ее массы, т. е. крупные, мелкие, в том числе и легкие заготовки будут перемещаться с одинаковой скоростью, задаваемой приводом. Кроме того, в таких бункерах отсутствуют движущиеся относительно друг друга части. Здесь заготовки перемещаются только под действием сил инерции, не перемешиваются так интенсивно, как в других устройствах, и поэтому меньше подвергаются повреждениям.

В настоящее время в качестве приводов вибрационных бункеров (вибраторов) применяются дебалансные, механические, пневматические и электромагнитные устройства.

Захватный орган (лоток) вибрационного бункера получает сложное движение от специального привода. Особенностью его является принцип сложения двух колебаний (в горизонтальной и вертикальной плоскостях), благодаря которым инерционные силы по-разному взаимодействуют с гравитационными, или принцип работы с двумя скоростями перемещения лотка — небольшой в направлении движения и большой в период обратного хода.

Основными условиями, определяющими движение заготовок в вибробункерах, является соблюдение углов наклона лотка и направления вибрации, скорости и ускорения лотка, а также коэффициентов трения между деталью и лотком.

Производительность вибрационных бункеров может быть определена по формуле

где v - средняя скорость движения заготовок по лотку бункера в м/сек;

l - длина заготовки в направлении движения в м.

В различных конструкциях вибрационных АБЗОУ скорость достигает 0,2-0,3 м/сек при коэффициенте выдачи η = 0,67-0,9.
