Общие вопросы расчета и конструирования средств автоматизации и механизации некоторые сведения о средствах автоматизации

Автоматизация и механизация кузнечно-штамповочного производства осуществляется по двум основным направлениям: оснащение универсальных машин средствами автоматизации или механизации и создание новых специализированных машин. При этом и в первом и во втором случаях, как правило, используются однотипные средства автоматизации. Разница состоит лишь в том, что универсальные машины, средства автоматизации и механизации являются как бы вспомогательными дополнительными механизмами агрегата, в то время, как в специализированных они выполняют функции основных механизмов, без которых немыслима работа данного агрегата. Например, универсальный пресс, оснащен грейферной подачей, может работать при наличии последней без нее (подача может быть отключена); многопозиционный автомат при отключенной грейферной подаче уже теряет свое назначение, нормальная работа его нарушается. Но несмотря на это, средства автоматизации (в данном случае грейферная подача) и на универсальной и на специализированной машинах выполняет одни и те же функции. При рассмотрении основных функций и составных механизмов средств автоматизации и механизации условимся под средствами автоматизации понимать такие устройства, управление которыми, т.е. пуск и отключение, производится за счет получения команд без вмешательства оператора, а под средствами механизации устройства, управляемые оператором.

Средства автоматизации и механизации кузнечно-штамповочного производства обычно подразделяют на устройства, механизирующие и автоматизирующие непосредственно производственные процессы и штамповки и устройства, механизирующие прочие процессы, например такие, как установка и наладка инструмента, складирование готовых деталей и инструмента и др.

Средства автоматизации и механизации производственных процессов, ковки и штамповки применяются на следующих операциях:

1. Ориентация заготовок в заданном положении.

2. Перемещение заготовок к машине, совершающей технологическую операцию.

3. Подача заготовок в рабочую зону машины.

4. Удерживание (поддерживание) заготовки в процессе штамповки.

5.Перемещение полуфабриката на машине между позициями штамповки.

6. Удаление детали и отхода из рабочей зоны.

7. Укладка отштампованных изделий.

8. Транспортировка полуфабрикатов между агрегатами.

9. Уборка отходов.

Эти операции могут выполняться в период работы технологического агрегата, т. е. быть цикловыми, а также и при его остановке, т. е. быть внецикловыми. В последнем случае средства автоматизации должны Обязательно иметь самостоятельный (индивидуальный) привод.

Большинство перечисленных операций в зависимости от конструктивных особенностей средств автоматизации могут быть цикловыми и внецикловыми. Исключение составляет четвертая операция, которая может быть только цикловой, и две последние, которые обычно бывают внецикловыми.

Средства механизации используются на таких вспомогательных операциях, как установка и наладка инструмента, складирование деталей и инструмента и др. Самостоятельного рассмотрения требуют средства контроля за течением технологического процесса и состоянием оборудования и устройств автоматизации, так как они по своему назначению и функциям относятся к средствам автоматики.

Функции, которые должны выполнять средства механизации и автоматизации в процессе работы на машине, обусловлены названиями тех операций, для которых они используются. Поэтому необходимость применения определенных автоматизирующих устройств возникает лишь при наличии конкретных операций. Это показывает, что при автоматизации того или иного производственного процесса могут иметь место не все перечисленные механизмы. Например, часто особенности исходной заготовки таковы (лента, проволока и т. д.), что нет необходимости применять ориентирующего устройства; в отдельных же случаях автоматизация процесса ориентации невозможна (сложная форма изделия) — здесь приходится прибегать к ручному укладыванию заготовок с последующей подачей их партиями к штамповочному агрегату. Если на машине осуществляется только одна операция, то, естественно, отсутствуют механизмы перемещения деталей между позициями штамповки.

Механизмы для удерживания заготовок в процессе штамповки, очевидно, нужны в тех случаях, когда исходная заготовка по своим габаритным размерам не помещается в рабочей зоне машины или положение ее на инструменте неустойчиво (штамповка от длинных прутков на ГKM, свободная ковка слитков на гидропрессах и т. д.).

Технологические процессы ковки и штамповки — это процессы многопереходные, причем на каждом переходе, как правило, имеются вспомогательные операции, для каждой вспомогательной операции механизирующие и автоматизирующие устройства имеют свою специфику, зависящую от характера детали и машины. Поэтому понятны те трудности, которые возникают при механизации и автоматизации процессов обработки металлов давлением. Конструкторы и технологи должны объединить свои усилия для преодоления этих трудностей. Благодаря рациональному выбору заготовки и применения прогрессивной схемы штамповки, например из ленты можно объединить операции ориентации, перемещения к машине и подачи в рабочую зону. Технологический процесс, разработанный с учетом размещения всех переходов на одном прессе, позволяет избавиться от механизмов межоперационного транспортирования и ориентации. Если учесть, что отсутствие какого-нибудь одного механизма значительно увеличивает надежность работы автоматизированного агрегата, то станет ясно, как важно уже на первом этапе проектирования автоматического цикла предусмотреть наиболее рациональный технологический процесс и конструктивную схему средств автоматизации. Несмотря на большое различие средств автоматизации в них имеются узлы и механизмы назначение которых аналогичны.

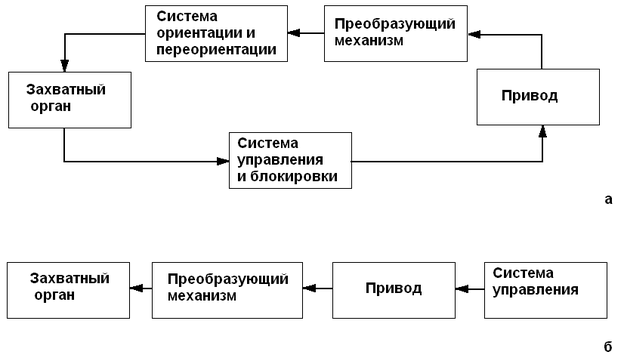

Для средств автоматизации и механизации обобщенные структурные схемы представлены на рис.6

Характерной особенностью структурной схемы (рис.а) является ее замкнутое строение, т. е. наличие взаимосвязи между всеми механизмами, осуществляемой через систему управления и блокировки. Наличие взаимосвязи между работой привода и исполнительного (захватного органа) механизма является обязательным условием для средств автоматизации. Для каждой конкретной конструкции средств автоматизации структурная схема может отличаться от обобщенной, показанной на рис. а (т. е. некоторые элементы могут отсутствовать); однако в любом случае она будет состоять из элементов, показанных на рис. 6, а.

Характерной особенностью обобщенной структурной схемы средств механизации (рис. 6) является отсутствие обратной связи между приводом и захватным органом. Здесь управление работой привода, а иногда и захватного органа и связь между ними осуществляет оператор, в то время как в средствах автоматизации соответствующий командоаппарат.

Структурная схема средств (а) автоматизации и (б) механизации.
