32

2.6.4. Вероятностный метод планирования

инновационных процессов

В 1957 году американскими учеными М.Р. Уолкером (M.R. Walkers, компания Du Pont) и Дж.И. Келли (J.E. Kelly, компания Remington-Rand) был создан метод СРМ (Critical Path Method - метод критического пути), в котором они предложили использовать для изображения плана работ сетевую модель, основанную на теории графов и позволяющую применить ЭВМ для расчета, анализа и оптимизации плана работ. Данный метод изначально использовался как вспомогательный инструмент, применяемый при составлении графиков проведения технического обслуживания на химических заводах.

При изображении в виде сетевой модели, при большей или меньшей дифференциации, все работы (стадии, этапы) взаимосвязаны и четко вытекают одна из другой (или других) через события-результаты выполненных работ. При этом выявляется наибольший путь и, что очень важно, пути, имеющие резервы времени.

В 1957 году Управление специальных проектов ВМС США начало осуществлять проект Palaris, составляющий примерно из 60 тысяч работ (операций) при 3.800 подрядчиках.

Математик Малькольм в 1958 году предложил для ускорения работ использовать метод СРМ (нормативный), превратив его в вероятностный – метод оценки и пересмотра программ (Program Evaluation and Review Technique - PERT) путем замены норм и нормативов вероятностными оценками времени – минимальным, наиболее вероятным, максимальным, даваемыми самими ответственными исполнителями, сохранив предложенную ранее процедуру оптимизации по срокам.

Удалось сократить цикл работ на 1,5 года. Успех привел к быстрому распространению СПУ.

Принципы построения и структура системы СПУ

Жизненный цикл системы СПУ состоит из следующих стадий:

1. Предпроектная стадия, на которой оценивается целесообразность применения системы в данном конкретном случае; определяются цели ее использования; устанавливаются важнейшие ограничения, связанные со сроками, финансированием и использованием ресурсов; в заключение разрабатывается техническое задание на проектирование;

2. Проектирование системы – разработка технического и рабочего проектов, включающих следующие основные разделы: сетевые модели и математическое обеспечение, информационное обеспечение и функциональные процедуры, организационно-экономическое и техническое обеспечение, технико-экономическая эффективность; назначение руководителей и ответственных исполнителей, утверждение норм ответственности и принципов стимулирования и т. д.

3. Функционирование системы в режиме исходного планирования – предоставление исходной информации по работам, закрепление за каждым ответственным исполнителем, «сшивание», анализ и оптимизация моделей различных уровней и формирование календарных планов;

4. Функционирование системы в режиме оперативного управления – сравнение фактического состояния комплексов работ с принятым планом, оценка отклонений, корректировка и анализ сетевых моделей на всех уровнях руководства, доведение до исполнителей оперативно-календарных планов.

Основные понятия и определения в СПУ.

Сетевая модель и ее основные элементы

Основным плановым документом в системе СПУ является сетевой график. В нем детально или укрупненно показано, что, в какой последовательности, когда (за какое время), для чего необходимо выполнить, чтобы обеспечить окончание всех работ не позже заданного (директивного) срока.

Для рассмотрения сетевого графика необходимо прежде всего познакомиться с принятыми в СПУ основными понятиями и определениями.

В отличие от ленточного графика, где основным является один элемент – работа, в сетевом графике, как правило, имеются два основных элемента работа – работа и событие. Работами называются любые процессы, действия, приводящие к достижению определенных результатов (событий), например, действия: «разработка маршрутной технологии», «изготовления штампов», «разработка чертежей» и т.д.; процессы «механическая разработка деталей», «старение отливок» и т.д.

Работой следует считать и возможное ожидание (пролеживание) деталей перед началом обработки, пролеживание изготовленных некомплектных элементов конструкций при сборке, ожидании поставок по кооперации и т.д.

Кроме работ действительных, т.е. требующих затрат времени и расходов ресурсов, существуют так называемые фиктивные работы (зависимости).

Фиктивной работой (зависимостью) называется связь между какими-то результатами работ (событиями), не требующая затрат времени и ресурсов. Допустим, сведения о внесенных в чертежи изменениях конструкторы должны сообщить технологам, разрабатывающим маршрутную карту изготовления автомобиля. К разработке детальных технологических процессов можно приступить только тогда, когда в маршрутной технологии отражены изменения, сделанные конструкторами. Сама передача сведения технологам не займет внутри одной организации практически никакого времени, и ее можно считать фиктивной работой.

Событиями называются результаты произведенных работ. Событие конкретизирует процесс планирования, исключает возможность различного толкования итогов выполнения работ. Результаты перечисленных выше видов работ, т.е. события можно записать следующим образом: «маршрутная технология разработана», «штампы изготовлены», «чертежи разработаны», или «механическая обработка деталей закончена», «старение отливок завершено» и т.д. Как видно, формулировка событий всегда записывается в совершенной форме, не допускающей различного толкования (т.е. что-то «сделано», «выполнено» «закончено»). Каждое событие может быть отправным моментом для начала последующих работ. В отличие от работы, имеющей, как правило, «протяженность» во времени, событие представляет собой момент свершения работы «работ».

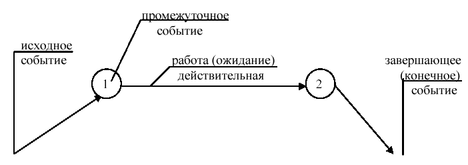

Событие, за которым непосредственно начинается данная работа (работы), называется начальным для данной работы; оно обозначается символом i.

Событие, которому непосредственно предшествует данная работа (работы), называется конечным для данной работы; оно обозначается символом j.

Первоначальное событие в сети, не имеющие предшествующих ему событий и отражающие начало выполнения всего комплекса работ, включенных в данную сеть, называется исходным; оно обозначается символом I.

Событие, которое не имеет последующих событий и отражает конечную цель комплекса работ, включенных в данную сеть, называется завершающим; оно обозначается символом С.

Изображение работ и событий в сетевом графике. Понятие о пути

В сетевом графике событие изображается кружком, прямоугольником или другой геометрической фигурой, в которой указывается порядковый номер события, а иногда и название события.

В ряде случаев удобно в одном сетевом графике для увеличения его наглядности различные по характеру события изображать различными геометрическими фигурами:

• к онструкторские работы,

• т ехнологические работы,

• р аботы по копированию, размножению технической документации,

• и спытание и доводка,

• и зготовление,

• п оставки и т.д.

Работа в сетевом графике изображается стрелкой. Каждая стрелка, кроме пунктирных, означает расход ресурсов, какого-то времени, необходимого для выполнения соответствующей работы. Однако ни длина стрелки, ни ее направление не имеют значения. Желательно только выдерживать направление стрелок так, чтобы исходное событие располагалось слева, в сетевом графике, а завершающее – справа. Номер события у острия стрелки обычно бывает больше номера у ее начала.

Детализация графика в смысле отображения в нем отдельных работ зависит от сложности разработки и продолжительности выполнения самих работ. Как правило, в сетевых графиках продолжительность работ дается в днях (в США в отдельных случаях – у нас – в неделях), что в известной мере определяет и степень детализации.

Для отображения в графике фиктивных работ используется пунктирные стрелки, над которым время не указывается или проставляется нуль.

Любая последовательность работ в сетевом графике, в котором конечное событие одной работы совпадает с начальным событием следующей за ней работы, называется путем.

В сетевом графике следует различать несколько видов путей:

а) пути от исходного события до завершающего события – полные пути или просто (I - C);

б) пути от исходного события до данного – пути, предшествующие данному событию (I – i (j));

в) пути от данного события до завершающего – пути, последующие за данным событием (i (j) – C);

г) пути между двумя какими-либо событиями i и j (из которых ни одно не является исходным или завершающим) – путь между событиями i и j;

д) путь между исходным и завершающим событием, имеющий наибольшую продолжительность, - критический путь max (I - C).

Некоторые правила построения сетевого графика.

Нумерация событий

Основные правила сетевого графика:

1. Ни одно событие не может произойти до тех пор, пока не будут закончены все входящие в него работы.

2. Ни одна работа, выходящая из данного события, не может начаться до тех пор, пока не произойдет данное событие

3. Ни одна последующая работа не может начаться раньше, чем будут закончены все предшествующие ей работы.

При выполнении следующих друг за другом работ, каждая последующая работа может быть начата только после выявления результатов предшествующих работ, т.е. после совершения определенного события. Например, работы по конструкторской подготовке производства нового изделия проводятся примерно в такой последовательности:

а) проработка технического задания;

б) проработка эскизного проекта;

в) разработка технического проекта;

г) разработка рабочего проекта.

В сетевом графике эти работы и соответствующие события («техническое задание проработано » и т.д.) можно изобразить так, как показано на рис.(а).

Если какое-либо событие можно совершиться только в результате выполнения ряда работ – а, б, в (даже если некоторое из них, как, например, работа б – фиктивная), то в сети это изображается так, как показано на рис.(б).

Совершение какого-либо события иногда дает возможность начать несколько работ. Например, событие «разработка конструкции нового кузова закончена» позволяет начать работы:

а) «разработка плановых чертежей»

б) «изготовление опытного образца кузова»
