2.4.4. Проектирование и изготовление СТО

(специальной техоснастки и нестандартного оборудования)

Этап проектирования и изготовления оснастки связан с разработкой чертежей и технологического процесса изготовления моделей, штампов, приспособлений, специального инструмента, а также нестандартного оборудования для последующего их изготовления в металле.

Большинство деталей нельзя изготовить без применения технологической оснастки, которая используется для установки, базирования и крепления заготовок. По принципу использования она подразделяется на две группы: (1) специальную и (2) универсальную. Универсальная оснастка применяется во всех типах производства.

Специальная технологическая оснастка предназначена для изготовления определенного изделия, детали или для выполнения одной или нескольких операций технологического процесса. Специальная оснастка проектируется и изготавливается в том случае, если невозможно применить универсальную оснастку.

Количество наименований специальной оснастки, приходящееся на одно наименование оригинальной детали в среднем, называется коэффициентом оснащенности техпроцесса (К_ос) и является очень важной характеристикой существующей на данном заводе технологии.

Для массового производства обычно высокий коэффициент оснащенности (К_ос  3) может быть вполне оправдан, так как большое количество специальной оснастки позволяет значительно повысить производительность труда, а поскольку переход производства с модели на модель осуществляется сравнительно редко, созданная специальная оснастка работает весьма продолжительное время. При серийном или единичном производстве это не может быть оправданно: даже для выпуска нескольких типов машин пришлось бы создавать несколько тысяч специальных приспособлений, штампов, инструментов и т.д., что вызовет существенное удлинение сроков подготовки производства, значительно увеличит затраты на освоение новых изделий.

Проектирование оснащения часто занимает до 80% всей трудоемкости ТПП, а затраты на оснащение – 8-15% себестоимости изделий. Вот следующие цифры:

Поэтому, как правило, на предприятиях приходится разбивать изготовление оснастки и нестандартного оборудования на «очереди »: нулевую, первую и вторую. В нулевую очередь включается оснастка, без которой невозможно изготовить изделие (примерно 25% от общего количества). В первую очередь изготавливается оснастка, приводящая к существенному снижению трудоемкости по сравнению с универсальной оснасткой (в несколько раз); во вторую – вся остальная.

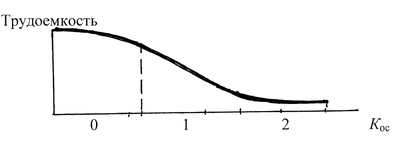

Поэтому процесс снижения трудоемкости выглядит так:
