роликов легко автоматизировать. Так, информация о наличии за­готовок труб на рольгангах заготовительного участка, а также об освобождении входных рольгангов сварочного стана накапливает­ся в запоминающем устройстве, а на основе этой информации управляющая ЭВМ вырабатывает команды механизмам тележки передвижного конвейера.

Перегрузку листовых элементов на параллельный конвейер с одновременной кантовкой на 90° осуществляют, как показано на рис. 13.7,а, а на 180° — как на рис. 13.7,6.

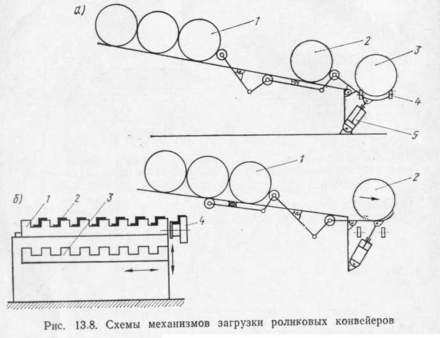

Нередко возникает необходимость подавать на роликовый кон­вейер длинномерные заготовки (трубы, профильный прокат) по 1 шт. После того как труба 3 (рис. 13,8,а) передана на следующую позицию, на ролики 4 требуется подать следующую трубу 2. Пово­рот системы рычагов с помощью пневмоцилиндра 5 обеспечивает прием очередной трубы 2 и смещение труб на стеллаже на полша­га. Обратный ход поршня пневмоцилиндра 5 обеспечивает опуска­ние трубы 2 на ролики 4 конвейера, отделение трубы 1 и фикси­рование ее. Другим примером может служить подача на ролики конвейера профильного проката, например Z-образного сечения, в строго ориентированном положении. Магазин 1 представляет со­бой рамку с гнездами, куда укладываются профили 2 (рис. 13,8,6). Механизм подачи имеет такую же рамку 3, которая при подъеме принимает профили в свои гнезда, перемещает их на один шаг и опускает, причем крайний профиль оказывается на роликах кон-

36

вейера 4, а рамка 3 в опущенном положении возвращается в ис­ходное положение.

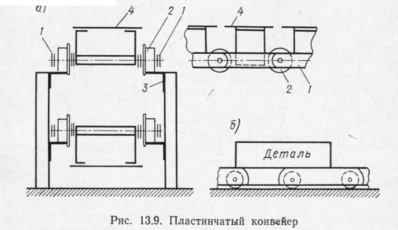

Пластинчатый конвейер также является универсальным. На рис. 13.9,а представлена схема пластинчатого конвейера. Две па­раллельные тяговые втулочно-роликовые цепи 1 приводятся от двух звездочек, сидящих на общем валу. Опорные катки 2 цепей перемещаются по элементам поддерживающей конструкции 3. От­дельные пластины 4, прикрепленные к звеньям тяговых цепей 1, образуют настил, позволяющий транспортировать изделия любой

формы. Иногда детали укладывают непосредственно на звенья цепи без настила (рис. 13.9,6). Оси шарниров цепей для этого располагают в пластинах несимметрично.

Тележечные конвейеры с непрерывным движением используют в поточных линиях очистки, сушки, окраски и т. д. В сборочно-сварочных линиях тележечные конвейеры периодически останав­ливаются. Тележки нередко оснащают зажимными или кантующи­ми устройствами, чтобы сократить время на закрепление и установ­ку детали в нужное положение на каждой позиции.

Подвесные конвейеры получили широкое распространение как основное транспортирующее устройство современных предприятий серийного и массового производства. Размеры транспортируемых грузов колеблются от нескольких миллиметров до 12 м, масса — от долей килограмма до 8 т. Достоинствами подвесных конвейеров являются пространственность трассы, доступность изделия со всех сторон, экономия производственной площади. Нередко одновремен­но с транспортированием изделия могут проходить различные тех­нологические операции: мойку, очистку, сушку, окраску, термо­обработку.

В зависимости от характера крепления несущей подвески к тя­говому элементу различают конвейеры грузонесущие и толкаю­щие. Грузонесущие подвесные конвейеры имеют направляю­щий путь 1, по которому движутся каретки 2, поддерживающие

37
