ванном положении используют загрузочные устройства. Загру­зочное устройство должно иметь накопитель для хранения запаса заготовок и механизм для отделения от всей массы одной заготов­ки для подачи ее в рабочую зону. Накопители бывают магазинные и бункерные. В магазинных накопителях (рис. 13.24) заготов­ки ориентируются и укладываются заранее. Магазинные устройст­ва, изображенные на рис. 13.24,а—д, относят к гравитационному типу, так как перемещение заготовок в магазине происходит под

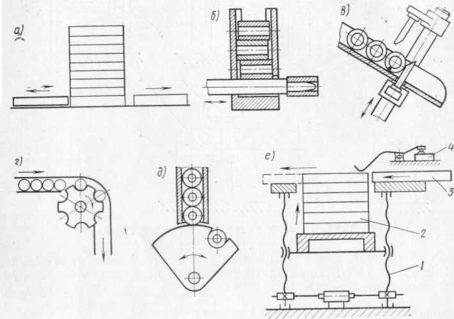

Рис. 13.24. Схемы магазинных накопителей с отсекателями:

а, б— вертикальные гравитационные; в — наклонный; г, д — барабанные; е — вертикаль­ный с ходовым винтом: / — ходовой винт; 2 — заготовки; 3 — толкатель; 4 — концевой вы­ключатель ходового винта

действием силы тяжести. На рис. 13.24,е показана схема магазин­ного устройства, где плоские листовые заготовки 2 подаются вверх механизмом ходового винта 1. Шаговое перемещение стопы заго­товок задается датчиком 4, фиксирующим заданное положение верхней заготовки путем включения и выключения механизма хо­дового винта 1. Такая схема магазинного устройства облегчает вы­дачу очередной заготовки возвратно-поступательным ходом толка­теля 3 по сравнению с устройством, показанным ранее на рис. 13.24,а. Недостатком магазинных устройств является необхо­димость укладки заготовок с требуемой их ориентацией, выпол­няемой обычно вручную. При последовательной обработке загото­вок на нескольких рабочих местах время на укладку снижают использованием кассет, в которые в ориентированном положении

46

собирают детали после очередной операции. На последующих опе­рациях эти кассеты используют в качестве магазина.

В бункерные накопители заготовки загружают навалом. Автоматическая их ориентация исключает ручную операцию уклад­ки заготовок в определенном положении, в несколько раз умень­шая время на загрузку заготовок по сравнению с магазинными устройствами. Бункерные устрой­ства способны обеспечить питание самого производительного оборудо­вания. Различают бункерные устройства с захватными механиз­мами и без них. В устройствах пер­вой группы захват заготовок осу­ществляется с помощью механиче­ских перемещений штырей, крюков, шиберов. Так, на рис. 13.25 из бун­кера 1 заготовки сферической фор­мы подаются толкателем 2 на ло­ток 3, где они задерживаются упо­ром 5 и располагаются в один ряд. Отсюда питатель 4 выдает заготовки поштучно. В этом устройстве лоток 3 с питателем 4 работают как самостоятельное загрузочное устройство магазин­ного типа.

В бункерных устройствах второй группы подача заготовок осу­ществляется за счет сил инерции и трения, создаваемых при ви­брации. Большое распространение получили вибрационные загру­зочные устройства с круговыми бункерами, на стенках которых устроен спиральный лоток. Двигаясь по этому лотку, заготовки ориентируются и располагаются в один слой. Способы ориентации определяются формой заготовок. Для заготовок типа дисков, ко­лец и пластинок используют спиральный лоток, имеющий наклон к центру бункера, и буртик, не превышающий высоты заготовки (рис. 13.26,а). При перемещении по лотку заготовки из второго слоя будут соскальзывать обратно в бункер. Ориентация колпач­ков, высота которых равна или меньше диаметра, достигается с помощью плоского лотка с язычком (рис. 13.26,6). Заготовки, оказавшиеся донышком вниз, проходят над язычком, а остальные выпадают в вырез лотка. Заготовки роликов или трубочек (рис. 13.26,8), перемещающиеся вертикально, сбрасываются ко­зырьком обратно в чашу бункера. С помощью козырька можно ориентировать и двухступенчатые заготовки (рис. '13.26,2). Заго­товки в виде болтов, винтов и т. д., а также длинные колпачки ориентируются на прямолинейном участке по выходе со спираль­ного лотка (рис. 13.26,5, е). Подача заготовок на рабочую пози­цию осуществляется по лотку, являющемуся продолжением спира­ли; скорость подачи может достигать 40 м/мин. Если лоток запол­нен полностью, то заготовки. останавливаются, упираясь друг в друга.

47
