В общем объеме производства фермы из парных прокатных уголков составляют около 90%. Стержни в узлах соединяют либо непосредственно, либо с помощью вспомогательных элементов главным образом дуговой сваркой. Перспективно применение точечной контактной сварки. Из-за статического характера на-гружения стропильных ферм чувствительность к концентрации напряжений в точечных соединениях мала; в то же время контактная сварка обеспечивает значительное повышение производительности сборочно-сварочных работ.
В особенно трудных условиях работают буровые вышки для добычи нефти и газа в открытом море на глубинах порядка 150— 200 м. Помимо ветровой они испытывают значительные нагрузки от ударов волн. Поэтому в этих конструкциях используют
Мостовые фермы работают при переменных нагрузках и нередко при низких климатических температурах, что определяет высокую чувствительность их сварных соединений к концентрации напряжений. Поэтому в процессе проектирования и изготовления сварных мостовых пролетных строений особое внимание уделяют предотвращению и устранению концентрации напряжений в сварных соединениях и узлах.
Решетчатые пролетные строения с ездой понизу применяют главным образом для железнодорожных мостов. Для автодорожных мостов более характерно использование стальных и стале-железобетонных сплошностенчатых пролетных строений с ездой поверху.
Пространственные решетчатые конструкции башенного типа (радиомачты, радиобашни, буровые вышки и т. д.) вследствие большой высоты подвергаются значительным ветровым нагрузкам, поэтому их изготовляют преимущественно из трубчатых элементов. Поскольку размеры этих конструкций превышают габарит железнодорожного подвижного состава, их монтируют из сваренных на заводе секций. Основные стойки башни располагаются по углам граней секций и являются поясами плоских ферм. Стойки составляются из отдельных труб стандартной длины и через приваренные к их торцам фланцы соединяются между собой болтами. 8
трубы больших диаметров. Так, опоры буровых вышек для добычи нефти в Северном море на глубинах более 150 м сооружают из труб диаметром до 4270 мм при толщине стенок до 64 мм.
Мачты линий электропередачи также являются пространственными решетчатыми конструкциями, но для их изготовления
используют прокат в виде уголков.

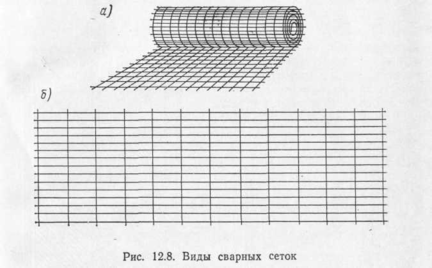

К решетчатым конструкциям следует отнести и сварные элементы арматуры железобетона: сетки, плоские и пространственные каркасы. Сетки из взаимно перпендикулярных стержней круглого или периодического профиля, соединяемых контактной сваркой, могут быть рулонные (рис. 12.8,а) и плоские (рис. 12.8,6). Их назначение — армирование плит перекрытий, перегородок, покрытия дорог, аэродромов, каналов и других элементов конструкций и сооружений. Типы сварных каркасов разнообразны. Плоские каркасы
