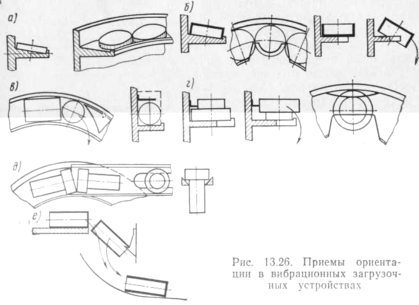

Если признаки деталей скрыты или слабо выражены, то ориен­тировка их обычными механическими методами затруднена или невозможна. В этом случае иногда используют обычные бункер­ные загрузочно-ориентирующие устройства, снабжая их системой электромагнитов. Детали, предварительно ориентированные в чаше бункера вдоль продольной оси, поступают в межполюсное прост­ранство электромагнита, где деталь поворачивается во вполне определенное устойчивое положение, а лоток обеспечивает сохра­нение ориентации и перемещение детали в рабочую зону.

Автоматическую шаговую подачу непрерывных заготовок в ви­де лент, полос, стержней осуществляют с помощью валиковых, клещевых и крючковых устройств.

Валиковую подачу целесообразно использовать при привар­ке каких-либо элементов к полосе или ленте, а также при выпол­нении прессовых или гибочных операций. Привод валиковой пода­чи можно осуществлять кинематической связью от механизма пу­ансона 1 пресса или хобота точечной контактной машины (рис. 13.27,а). При подъеме пуансона валики перемещают полосу или ленту 2 на заданный шаг. Для предотвращения излишнего перемещения под действием инерции в конструкцию устройства вводят обгонную муфту или постоянно замкнутые тормоза. Шаг подачи не превышает 200 мм, а число ходов в минуту не более 250.

У клещевой подачи захваты кинематически также связаны с рабочим органом машины. При движении его вниз подающая каретка 3 (рис. 13.27,6) перемещается слева направо. При этом ролики 4 свободно скользят по ленте 2. Тормозные ролики 5

48

заклинены и препятствуют перемещению ленты 2 под влиянием силы трения о ролики 4. При ходе пуансона 1 вверх каретка 3 движется справа налево, лента заклинивается между роликами подающей каретки и перемещается на длину хода каретки. Ско­рость клещевой подачи достигает 600 двойных ходов в минутую наибольший шаг составляет 100 мм.

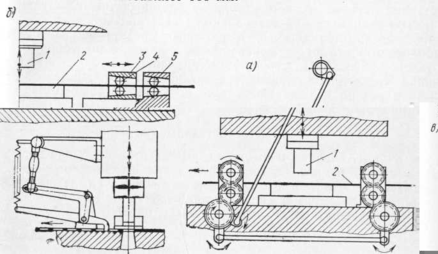

Рис. 13.27. Схемы устройств для шаговой подачи непрерывных заготовок: а — валиковая подача; б — клещевая подача; в — крючковая подача

Схема работы подающего устройства крючкового типа пока­зана на рис. 13.27,6. Полоса или лента захватывается крюком за кромку пробитого отверстия или за выступ в рамке, куда уклады­вается лист. Производительность крючковой подачи примерно та­кая же, как и валиковой; наибольший шаг не превышает 50 мм. Достоинством крючковой подачи является простота конструкции.. Она может использоваться в сочетании с машиной для точечной: контактной сварки с задан­ным шагом.

При шаговой подаче производственный процесс имеет прерывистый харак­тер— рабочая операция сменяется транспортной. В условиях современного производства нередко тре­буется осуществление не­прерывного процесса, т. е. выполнение рабочих опера­ций в процессе транспорти­рования. Для длинномер­ных листовых заготовок это 4—201
