начальных точек расположения марок и углы поворота этих марок. Все данные заносят в таблицу и затем набивают перфоленту.

Подача листов осуществляется по рольгангам на раскроечных платформах (рис. 13.35,6), у которых на основании 3 установлены ребра 2, служащие опорой листа 1. На этих же платформах про­изводится маркировка и тепловая резка листов, а также уборка вырезанных деталей и отходов. После линии очистки и грунтовки из накопителя 1 (рис. 13.35,а) лист подается гидротолкателем 2 в двусторонний кантователь 3, укладывающий его на раскроечную платформу 5.

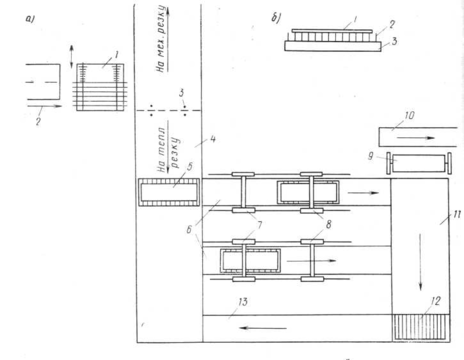

Рис. 13.35. Участок разметки-маркировки и тепловой резки листов:

а — схема участка; б — раскроечная платформа

Участок оборудован приемным рольгангом 4, двумя подающи­ми рольгангами 6, рольгангом съема разрезанного листа 11 и воз­вратным рольгангом 13. Передача с рольганга одного направления на другой, расположенный перпендикулярно, производится подъе­мом секции роликов. Подача листов и их транспортирование к ме­ханизмам линий тепловой резки, снятие деталей и их передача для дальнейшей обработки осуществляются в полуавтоматическом цикле.

На линиях резки используют маркировочные машины и реза­тельные, машины типа «Кристалл» с цифровым программным управлением. 58

Резке предшествуют разметка линий последующей гибки ли­стовых деталей и их маркировка. При этом необходимо, чтобы положение листа в системах координат разметочно-маркировочной машины и машины тепловой резки было одинаковым. Разметка осуществляется пневмокернером. Исполнительная часть машины 7 представляет собой портал продольного хода, на котором смонти­рована тележка поперечного перемещения. На ней находится по­строитель знаков с рабочим инструментом. Кернение линий раз­метки и холостые переходы осуществляются при движении порта­ла и тележки, а кернение марок — только при движении кареток построителя знаков, повернутого на заданный угол.

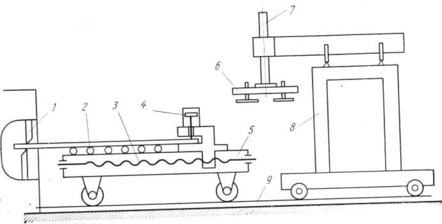

Рис. 13.36. Механизация подачи листа к гильотинным ножницам

После разметки и маркировки листы на тех же раскроечных платформах 5 подаются к машинам тепловой резки 8, а по окон­чании резки выдаются в зону действия перегружателя-кантовате­ля 9. Траверса с большим числом магнитов (до 800 шт.) снимает все детали, а если необходимо, то кантует их для зачистки грата на 180°, а затем возвращает в исходное положение и укладывает на ленточный транспортер 10. Механизированная сортировка выре­занных деталей обеспечивается сортировщиком с вакуумными или магнитными присосками на траверсе. Этот управляемый операто­ром сортировщик раскладывает все крупные детали (более 0,7* *0,7 м) в пачки в зависимости от маршрута их дальнейшей обра­ботки. Детали меньшего размера отсортировываются в процессе перехода с транспортерной ленты на рольганг. Они комплектуются в контейнеры на шаговом транспортере-комплектаторе, работаю­щем в полуавтоматическом цикле. Поскольку раскроечная плат­форма 5 выполняет функции газорезательного стола, с ее помощью осуществляется уборка шлака из зоны резки. Для этого платфор­ма после снятия с нее деталей на позиции 12 наклоняется для сброса отходов в бункер, а затем возвращается рольгангом 13 на

приемный рольганг 4.

59
