Колонны могут быть сплошные (рис. 12.4,а,б) и сквозные (рис. 12.4,8).

Колонны цехов воспринимают нагрузку от кровли и от крано­вого моста в местах расположения опор подкрановых балок. Резкое увеличение нормальной силы и изгибающего момента в этом сечении нередко приводит к необходимости использования ступенчатых колонн (рис. 12А,б,в). Нижняя часть колонн имеет опорную плиту, передающую нагрузку на бетонный фундамент.

§ 3. Балочные и решетчатые конструкции

Р амы представляют собой объемную пространственную кон­струкцию, предназначенную для объединения отдельных деталей и механизмов в единый агрегат. Одно из главных требований, предъявляемых к рамам, — жесткость конструкции. Поэтому вхо-

Рис. 12.5. Рама вертикальной клети

дящие в состав сварной рамы балочные заготовки соединяют друг с другом либо непосредственно, либо с помощью вспомога­тельных элементов жесткости. Размеры рам и их конструктивное оформление весьма разнообразны, различны и методы получения балочных заготовок. Так, рамы клетей мощных прокатных ста­нов собирают и сваривают из балочных заготовок в виде мас­сивных стальных отливок (рис. 12.5). В рамах тележек желез­нодорожного подвижного состава нередко также наиболее слож­ные элементы выполняют в виде стальной отливки с относительно тонкими стенками. Примером этому может служить рама тележ­ки электровоза ВЛ-80 (рис. 12.6), состоящая из боковин /, ли-6

того шкворневого бруса 2 и двух концевых брусьев 3, где боко­вины и концевые брусья представляют собой сварные балки коробчатого сечения. Более крупные рамы обычно собирают из профильных и листовых элементов, подкрепляя их во многих ме­стах ребрами жесткости.

Общим для решетчатых конструкций является наличие в уз­лах соединений нескольких отдельных стержней того или иного сечения.

3000

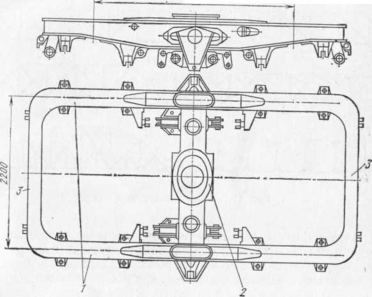

Рис. 12.6. Рама двухосной тележки электровоза

Фермы, как и балки, работают на поперечный изгиб. Конст­руктивные формы балок проще, однако при достаточно больших пролетах применение ферм оказывается более экономичным. Характерные схемы решеток ферм показаны на рис. 12.7. Тре­угольная (а) и раскосная (б) схемы являются основными. Фер­мы, воспринимающие нагрузки по верхнему или нижнему поясу, с целью уменьшения длины панели изготовляют по схемам, изо­браженным на рис. 12.7,в,г. Иногда применяют безраскосные фермы с жесткими узлами (рис. 12.7,(3). По очертанию поясов фермы могут быть с параллельными поясами или с поясами, об­разованными ломаной линией (рис. 12.7,0). По назначению фер­мы разделяют на стропильные и мостовые.

Стропильные фермы работают при статической нагрузке. В качестве стержней используют главным образом прокатные и значительно реже гнутые замкнутые сварные профили и трубы.
