| 42 | 81699+40,00 | -19 | -20 | 227 |
| 43 | 81699+50,00 | -19 | -4 | 235 |
| 44 | 81699+60,00 | -17 | 12 | 244 |
| 45 | 81699+70,00 | -17 | 24 | 247 |
| 46 | 81699+80,00 | -15 | 37 | 251 |
| 47 | 81699+90,00 | -5 | 55 | 259 |
| 48 | 81701+00,00 | 10 | 76 | 269 |
| 49 | 81701+10,00 | 19 | 90 | 271 |
| 50 | 81701+20,00 | 28 | 101 | 270 |
| 51 | 81701+30,00 | 38 | 111 | 267 |
| 52 | 81701+40,00 | 39 | 111 | 253 |
| 53 | 81701+50,00 | 33 | 101 | 228 |
| 54 | 81701+60,00 | 24 | 86 | 198 |
| 55 | 81701+70,00 | 8 | 63 | 159 |
| 56 | 81701+80,00 | -11 | 34 | 114 |
| 57 | 81701+90,00 | -30 | 5 | 69 |
| 58 | 81702+00,00 | -35 | -8 | 41 |
| 59 | 81702+10,00 | -21 | -2 | 35 |
| 60 | 81702+20,00 | -14 | -1 | 25 |
| 61 | 81702+30,00 | -9 | -1 | 16 |
| 62 | 81702+40,00 | 7 | 10 | 21 |
| 63 | 81702+50,00 | 19 | 20 | 25 |
| 64 | 81702+60,00 | 15 | 14 | 16 |
| 65 | 81702+70,00 | 6 | 15 | 6 |
| 66 | 81702+80,00 | 0 | 0 | 0 |
| Сумма | 903 | 13891 | 12577 |
Графики сдвигов по первой кривой показаны на рисунке 3.4
Рисунок 3.4-График сдвигов первой кривой
Итоги расчётов кривой приведены в таблице 3.4
Таблица 3.4
Итоги расчётов кривой на км 8169 ПК 5+30,00- км8170 ПК 2+80
| № варианта | Радиус R,м | Длина переходной кривой l1, м | Длина переходной кривой l2, м | Сумма модулей сдвигов |
| 1 | 352,34/366,38 | 92,58 | 89,51 | 903 |
| 2 | 363,50/363,80 | 90 | 90 | 13891 |
| 3 | 363 | 90 | 90 | 12577 |
Вывод: Следует принять третий вариант расчета, так как это приблизительно вернет кривую в проектное положение. Длины переходных кривых стоит принять равной длины и кратных десяти, с точки зрения эксплуатации кривой.
Производим расчет выправки 2-ой кривой в плане в программе «AQUILA 2005» в 4-х вариантах.
2 кривая –однорадиусная кривая, R – 636,79 м, общей протяжённостью 496,28 м, от км8169 ПК 2+60,00 м до км 8169 ПК 8+90,00 м
Расчет выправки 2-ой кривой представлены на рис 3.5, 3.6, 3.7,3.8.
Рис 3.5-Расчет выправки 2-ой кривой вариант №1
В первом варианте автоматически выполнен расчёт выправки кривой со следующими параметрами:
круговая кривая – однорадиусная( R=636,79 м и L=496,28 м)
первая переходная кривая длиной 36,00 м;
вторая переходная кривая длиной 68,00 м.
В результате величины сдвижек относительно оси пути составили max на 120 мм;min на 12 мм.

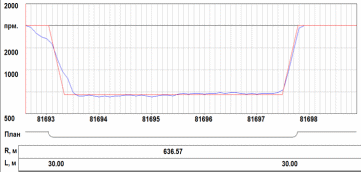

Рис 3.6-Расчет выправки 2-ой кривой вариант №2
Во втором варианте выполнен расчёт выправки кривой по заданным параметрам:
круговая кривая – однорадиусная (R = 940,00 м и L=474,12),
первая переходная кривая длиной 30,00 м;
вторая переходная кривая длиной 30,00 м.
В результате величины сдвижек относительно оси пути составили max на
297 мм;min на 26 мм.

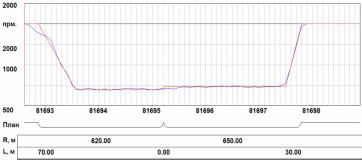

Рис 3.7-Расчет выправки 2-ой кривой вариант №3
В третьем варианте выполнен расчёт выправки кривой по заданным параметрам:
круговая кривая – двухрадиусная (R =620,00 м и L=236,91; R=650 м и L=257,43 м)
первая переходная кривая длиной 70,00 м;
вторая переходная кривая длиной 30,00 м.
В результате величины сдвижек относительно оси пути составили max на 95 мм;min на 2 мм.

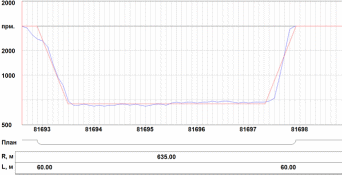

Рис 3.8-Расчет выправки 2-ой кривой вариант №4
В четвёртом варианте выполнен расчёт выправки кривой по заданным параметрам:
круговая кривая – однорадиусная (R =635,00 м и L=503,03 м)
первая переходная кривая длиной 60,00 м;
вторая переходная кривая длиной 60,00 м.
В результате величины сдвижек относительно оси пути составили max на 194 мм;min на 5 мм.
Результаты расчета сдвигов по второй кривой на км8169 ПК 2-8 представлены в табл. 3.5, 3.6 и на графике рис. 3.9
Таблица 3.5
Результаты расчета сдвигов для первой кривой на км8169 ПК 2-8
| № точки | пикет, плюс | вариант №1 | вариант №2 | вариант №3 | вариант №4 |
| 1 | 81692+60,00 | 0 | 0 | 0 | 0 |
| 2 | 81692+70,00 | -26 | -26 | -14 | -26 |
| 3 | 81692+80,00 | -47 | -47 | -24 | -47 |
| 4 | 81692+90,00 | -51 | -51 | -16 | -51 |
| 5 | 81693+00,00 | -29 | -29 | 8 | -34 |
| 6 | 81693+10,00 | 17 | 21 | 30 | -16 |
| 7 | 81693+20,00 | 62 | 80 | 38 | -10 |
| 8 | 81693+30,00 | 97 | 130 | 44 | -8 |
| 9 | 81693+40,00 | 107 | 148 | 53 | -10 |
| 10 | 81693+50,00 | 82 | 129 | 57 | -25 |
| 11 | 81693+60,00 | 52 | 105 | 65 | -42 |
| 12 | 81693+70,00 | 25 | 84 | 74 | -57 |
| 13 | 81693+80,00 | 0 | 66 | 81 | -69 |
| 14 | 81693+90,00 | -23 | 49 | 84 | -80 |
| 15 | 81694+00,00 | -43 | 35 | 87 | -89 |
| 16 | 81694+10,00 | -59 | 26 | 90 | -94 |
| 17 | 81694+20,00 | -71 | 19 | 91 | -95 |
| 18 | 81694+30,00 | -79 | 18 | 94 | -93 |
| 19 | 81694+40,00 | -83 | 19 | 95 | -87 |
| 20 | 81694+50,00 | -85 | 23 | 94 | -80 |
| 21 | 81694+60,00 | -86 | 28 | 91 | -71 |
| 22 | 81694+70,00 | -85 | 35 | 84 | -62 |
| 23 | 81694+80,00 | -82 | 44 | 76 | -51 |
| 24 | 81694+90,00 | -77 | 53 | 64 | -39 |
| 25 | 81695+00,00 | -70 | 66 | 51 | -25 |
| 26 | 81695+10,00 | -58 | 84 | 39 | -6 |
| 27 | 81695+20,00 | -42 | 104 | 26 | 16 |
| 28 | 81695+30,00 | -26 | 126 | 11 | 38 |
Окончание таблицы 3.5
| 29 | 81695+40,00 | -9 | 148 | 0 | 61 |
| 30 | 81695+50,00 | 12 | 173 | -5 | 86 |
| 31 | 81695+60,00 | 31 | 198 | -7 | 109 |
| 32 | 81695+70,00 | 47 | 218 | -10 | 129 |
| 33 | 81695+80,00 | 62 | 238 | -10 | 148 |
| 34 | 81695+90,00 | 74 | 255 | -10 | 163 |
| 35 | 81696+00,00 | 83 | 268 | -10 | 174 |
| 36 | 81696+10,00 | 91 | 281 | -8 | 184 |
| 37 | 81696+20,00 | 96 | 290 | -6 | 191 |
| 38 | 81696+30,00 | 98 | 296 | -4 | 194 |
| 39 | 81696+40,00 | 95 | 297 | -3 | 191 |
| 40 | 81696+50,00 | 88 | 294 | -2 | 185 |
| 41 | 81696+60,00 | 77 | 287 | -3 | 173 |
| 42 | 81696+70,00 | 60 | 274 | -6 | 156 |
| 43 | 81696+80,00 | 41 | 258 | -9 | 135 |
| 44 | 81696+90,00 | 20 | 242 | -10 | 113 |
| 45 | 81697+00,00 | -3 | 221 | -10 | 87 |
| 46 | 81697+10,00 | -28 | 200 | -9 | 60 |
| 47 | 81697+20,00 | -55 | 176 | -7 | 29 |
| 48 | 81697+30,00 | -86 | 148 | -5 | -5 |
| 49 | 81697+40,00 | -114 | 118 | -3 | -41 |
| 50 | 81697+50,00 | -120 | 82 | -2 | -61 |
| 51 | 81697+60,00 | -88 | 51 | -2 | -47 |
| 52 | 81697+70,00 | -37 | 31 | -2 | -13 |
| 53 | 81697+80,00 | 9 | 27 | 1 | 19 |
| 54 | 81697+90,00 | 23 | 24 | 1 | 24 |
| 55 | 81698+00,00 | 22 | 22 | 1 | 22 |
| 56 | 81698+10,00 | 20 | 20 | 1 | 20 |
| 57 | 81698+20,00 | 17 | 17 | 1 | 17 |
| 58 | 81698+30,00 | 15 | 15 | 1 | 15 |
| 59 | 81698+40,00 | 12 | 12 | 1 | 12 |
| 60 | 81698+50,00 | 10 | 10 | 1 | 10 |
| 61 | 81698+60,00 | 7 | 7 | 0 | 7 |
| 62 | 81698+70,00 | 5 | 5 | 0 | 5 |
| 63 | 81698+80,00 | 3 | 3 | 0 | 3 |
| 64 | 81698+90,00 | 0 | 0 | 0 | 0 |
| сумма |
| 3197 | 6843 | 1728 | 4210 |
Графики сдвигов по второй кривой показаны на рисунке 3.9
